فن کویل (فن کوئل) چیست؟

فن کوئل کوچکترین عضو سیستم های تهویه مطبوع است. فن کویل دستگاهی برای خنک کردن و تولید گرما (تبدیل انرژی از آب به هوا) و به طور کلی تهویه مطبوع در محیط های مسکونی، اداری و تجاری است که اجزای آن شامل کویل (لوله های مسی)، موتور، بلوور، فن، الکتروموتور، دریچه دهش و مکش و بدنه اصلی می‌باشد.

طرز کار فن کویل

فن کویل ها با گرم کردن یا خنک سازی هوا در یک فضای داخلی، قابلیت کنترل دما را فراهم می کنند و از طریق کویل مسی گردش می کنند و هوای تازه را گرم یا خنک می کند و هوای تازه جایگزین هوای اتاق می شود.

فن کوئل می تواند تغییرات گرمایشی یا سرمایشی را برای چندین اتاق در یک ساختمان فراهم کند و همچنین می تواند به تنهایی برای یک فضا استفاده شود یا برای سرویس دهی به چندین بخش مجزا طراحی می شود. برای اینکه بتوان توسط فن کویل دمای اتاق را تنظیم کرد از ترموستات استفاده می شود تا دمای اتاق مطابق خواست ساکنین آن باشد.

قیمت فن کویل ها بر اساس نوع و قدرت آن ها قابل تغییر می باشد که در ادامه میتوانید انواع فن کویل را همراه با لیست قیمت آن ها مشاهده و بررسی کنید تا بهترین فن کویل با قیمت مناسب را برای محیط خود انتخاب و خریداری کنید.

قیمت فن کویل | فن کویل | خرید فن کویل
قیمت فن کویل | فن کویل | خرید فن کویل

اجزای فن کویل

فن کویل دستگاهی است که از یک مبدل حرارتی (کویل) سرمایشی و گرمایشی و یک فن تشکیل شده است. معمولا آب توسط دستگاه هایی مانند چیلر یا مینی چیلر (چیلر اسکرال، چیلر اسکرو، چیلر سانتریفیوژ) سرد و توسط دستگاهایی مانند بویلر یا پکیج گرم شده و از طریق لوله کشی به آن ارسال می شود و درون کویل آن جریان می یابد.

سپس فن با دمیدن هوا از اطراف کویل، هوا را سرد یا گرم می کند. همچنین دستگاه وظیفه فیلتر نمودن هوا را با استفاده از فیلتر های قابل شستشو بر عهده دارد. در این سیستم، هر دستگاه به صورت جداگانه و مستقل از سایر دستگاه ها کنترل شده و با کنترل جریان آب ورودی کویل یا کنترل دور فن، دمای مورد نظر تنظیم می شود. در شکل مقابل ساختار درونی نوع سقفی آن شامل کویل (لوله های مسی رفت و برگشتی با پره های آلمینیومی) و فن است، نشان داده شده است.

قیمت فن کویل

در ادامه میتوانید قیمت انواع فن کویل شرکت رادکو را مشاهده و بررسی کنید.

جدول قیمت انواع فن کویل

برای مشاهده مشخصات فن کویل مد نظر و خرید فن کویل بر روی لینک آبی رنگ کلیک کنید.

لیست قیمت فن کویل زمینی

مدل

قیمت

فن کویل زمینی 200CFM

قیمت فن کویل زمینی 200CFM

فن کویل زمینی 300CFM

قیمت فن کویل زمینی 300CFM

فن کویل زمینی 400CFM

قیمت فن کویل زمینی 400CFM

فن کویل زمینی 600CFM

قیمت فن کویل زمینی 600CFM

فن کویل زمینی 800CFM

قیمت فن کویل زمینی 800CFM

فن کویل زمینی 1000CFM

قیمت فن کویل زمینی 1000CFM

فن کویل زمینی 1200CFM

قیمت فن کویل زمینی 1200CFM

لیست قیمت فن کویل سقفی توکار با (پلنیوم باکس)

مدل قیمت

فن کویل سقفی توکار 200CFM

قیمت فن کویل سقفی توکار 200CFM

فن کویل سقفی توکار 300CFM

قیمت فن کویل سقفی توکار 300CFM

فن کویل سقفی توکار 400CFM

قیمت فن کویل سقفی توکار 400CFM

فن کویل سقفی توکار 600CFM

قیمت فن کویل سقفی توکار 600CFM

فن کویل سقفی توکار 800CFM

قیمت فن کویل سقفی توکار 800CFM

فن کویل سقفی توکار 1000CFM

قیمت فن کویل سقفی توکار 1000CFM

فن کویل سقفی توکار 1200CFM

قیمت فن کویل سقفی توکار 1200CFM

لیست قیمت فن کویل سقفی با کابینت

مدل قیمت
فن کویل سقفی با کابینت 200CFM  قیمت فن کویل سقفی با کابینت 200CFM
فن کویل سقفی با کابینت 300CFM  قیمت فن کویل سقفی با کابینت 300CFM
فن کویل سقفی با کابینت 400CFM  قیمت فن کویل سقفی با کابینت 400CFM
فن کویل سقفی با کابینت 600CFM  قیمت فن کویل سقفی با کابینت 600CFM
فن کویل سقفی با کابینت 800CFM  قیمت فن کویل سقفی با کابینت 800CFM
فن کویل سقفی با کابینت 1000CFM  قیمت فن کویل سقفی با کابینت 1000CFM
فن کویل سقفی با کابینت 1200CFM  قیمت فن کویل سقفی با کابینت 1200CFM

لیست قیمت فن کویل کانالی

مدل

قیمت

فن کویل کانالی 600CFM

قیمت فن کویل کانالی 600CFM

فن کویل کانالی 800CFM

قیمت فن کویل کانالی 800CFM

فن کویل کانالی 1000CFM

قیمت فن کویل کانالی 1000CFM

فن کویل کانالی 1200CFM

قیمت فن کویل کانالی 1200CFM

فن کویل کانالی 1400CFM

قیمت فن کویل کانالی 1400CFM

فن کویل کانالی 1600CFM

قیمت فن کویل کانالی 1600CFM

فن کویل کانالی 1800CFM

قیمت فن کویل کانالی 1800CFM

فن کویل کانالی 2000CFM

قیمت فن کویل کانالی 2000CFM

فن کویل کانالی 2500CFM

قیمت فن کویل کانالی 2500CFM

فن کویل کانالی 3000CFM

قیمت فن کویل کانالی 3000CFM

راهنمای انتخاب فن کویل

فن کویل ها از لحاظ شکل ظاهری و نوع کاربری در انواع فن کویل سقفی توکار و روکار، دیواری، کانالی و زمینی تولید و عرضه می شود.

1. انواع فن کویل از نظر شکل ظاهری و محل نصب

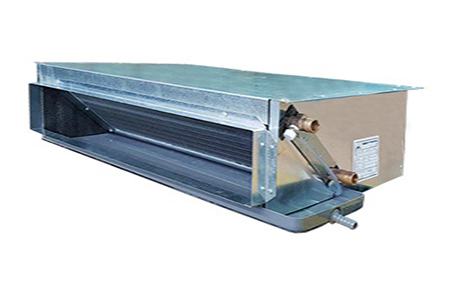

فن کویل سقفی توکار

فن کویل سقفی توکار درون سقف کاذب نصب می شوند و دمای آنها با استفاده از ترموستاتی که در هر اتاق به صورت مجزا نصب شده است کنترل می شود. یا می توانید از ریموت کنترل برای تنظیم دما استفاده کنید.

فن کویل های سقفی در نوع های با کابینت و بدون کابینت تولید و عرضه می‌شود که در ظرفیت های 200cfm الی 1200Cfm در بازار موجود می باشد. محل نصب این نوع فن کویل ها در سقف کاذب می باشد.

قیمت فن کویل | فن کویل سقفی توکار

مشخصات عمومی فن کویل های سقفی توکار (با پلنیوم باکس)

برای مشاهده تصاویر در سایز بزرگتر بر روی آن‌ها کلیک کنید.

ویژگی های فن کویل سقفی توکار

  • بدنه داخلی از ورق گالوانیزه به ضخامت 1mm
  • کویل سه ردیفه از لوله مسی 3/8 و فین 10FPI آلومینیومی تخت با فشار تست 200PSI
  • فن سانتریفیوژ ABS با بالانس استاتیکی و دینامیکی
  • الکتروموتور تک فاز، سه دور، خازن دار، مارک شرکت SISME ELECTROGEN
  • فیلتر از نوع توری پلی پروپیلن آنتی باکتریال از نوع مرغوب خارجی با راندمان بالا در جذب گرد و غبار منطبق بر تکنولوژی روز دنیا
  • سینی تقطیر از جنس ABS
  • مجهز به فن فلزی که به مرور زمان از تعادل خارج نمی شود.
  • صدای بسیار کم
  • الکترو موتور 7 سرعته
  • دارای ابعاد بسیار مناسب جهت نصب در سقف کاذب
  • صدای کم
  • دسترسی آسان برای سرویس اجزا
  • مجهز به محافظ حرارتی برای حفاظت از موتور
قیمت فن کویل | فن کویل | خرید فن کویل
قیمت فن کویل | فن کویل | خرید فن کویل

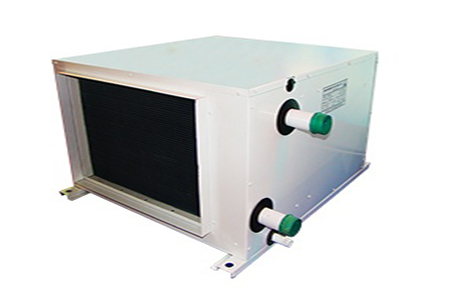

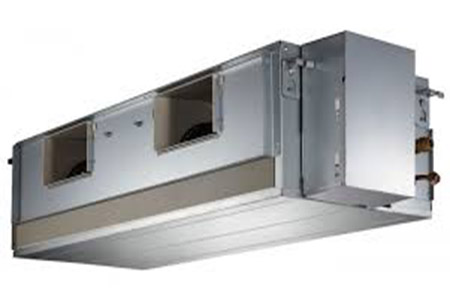

فن کویل کانالی

فن کویل کانالی از نظر ظاهر شبیه به فن کویل سقفی توکار است و در داخل سقف کاذب قرار می گیرد. فن کویل کانالی در ظرفیت های 600 تا 4000 فوت مکعب در دقیقه و در دو نوع ایستاده و افقی ساخته می شوند. این نوع فن کویل به دلیل فشار استاتیکی بیشتری که ایجاد کرده برای مکان های بزرگتر مورد استفاده قرار می گیرد.

فن کویل کانالی می تواند هوای خروجی را از طریق کانال به چندین اتاق ارسال کند. اگر این فن کویل به درستی نصب شود صدای آن به مراتب کمتر از فن کویل های دیگر است.

قیمت فن کویل کانالی 600CFM

مشخصات عمومی فن کویل های کانالی

برای مشاهده تصاویر در سایز بزرگتر بر روی آن‌ها کلیک کنید.

فن کویل | قیمت فن کویل | خرید فن کویل

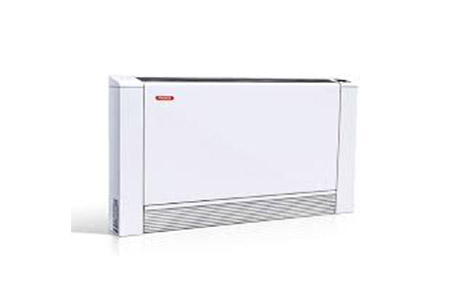

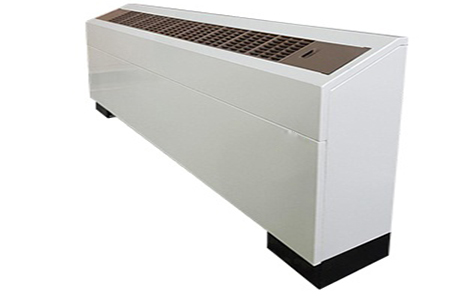

فن کویل زمینی

فن کویل زمینی با ظرفیت 200 الی 1200 فوت مکعب در دقیقه تولید می شود که به دو صورت بالازن و روبروزن هوا را انتقال می دهند. فن کویل زمینی بیشتر برای مکان هایی مانند آپارتمان، اداره، مدارس و … استفاده میشود. در این فن کویل می توان به ویژگی هایی همچون صدایی کم، طراحی زیبا، نصب سریع و آسان اشاره کرد.

قیمت فن کویل | فن کویل | خرید فن کویل

مشخصات عمومی فن کویل های زمینی

برای مشاهده تصاویر در سایز بزرگتر بر روی آن‌ها کلیک کنید.

قیمت فن کویل | فن کویل | خرید فن کویل

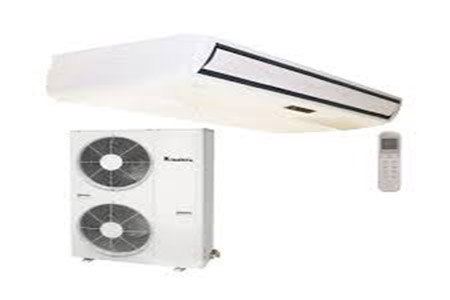

فن کویل سقفی با کابینت

این فن کویل ها مانند فن کویل های ایستاده هستند با این تفاوت که در زیر سقف و به صورت افقی نصب می شود و به صورت افقی هوا را خارج می کند.

قیمت فن کویل | فن کویل | خرید فن کویل

مشخصات عمومی فن کویل های سقفی با کابینت

برای مشاهده تصاویر در سایز بزرگتر بر روی آن‌ها کلیک کنید.

قیمت فن کویل | فن کویل | خرید فن کویل

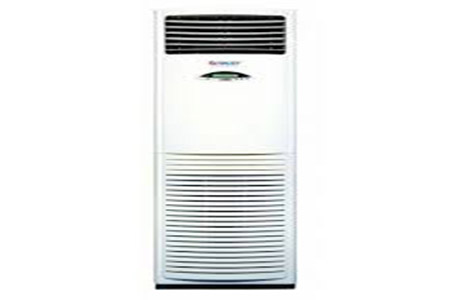

فن کویل ایستاده

از این فن کویل زیاد استفاده می شود و می تواند هر جای مناسبی از اتاق مورد استفاده قرار گیرد از این فن معمولاً در مکان های تجاری و اداری استفاده می شود و در دو نوع کوتاه و بلند است، که با توجه به ارتفاع اتاق می توان مورد استفاده قرار گیرد. این نوع فن کویل برای مکان هایی که در آن ها رفت و آمد زیاد است می تواند مورد استفاده قرارگیرد.

قیمت فن کویل ایستاده شرکت رادکو

فن کویل دیواری

فن کویل دیواری که به فن کویل دکوراتیو نیز مشهور است، روی دیوار نصب می شود. شباهت زیادی به پنل کولر گازی دارد به همین دلیل از طرفداران زیادی برخوردار است. ظرفیت هوادهی از 300 تا 800 فوت مکعب بر دقیقه و طراحی زیبا که هم نمای خوبی دارد و هم فضای کمی را اشغال می کند از ویژگی های این نوع فن کویل است.

قیمت فن کویل کابینتی شرکت رادکو

فن کویل کاستی

فن کویل کاستی نوعی از فن کویل سقفی است که کویل آن ها در بالای سقف کاذب نصب می شود و کنترل دما توسط ترموستات اتاقی و همچنین ریموت کنترل انجام می پذیرد. فن کویل های کاستی سقفی از نظر هوادهی، دارای یک طرفه و چهار طرفه و از نظر لوله کشی دارای دو لوله و چهار لوله هستند.

قیمت فن کویل کاستی

فن کویل سقفی با کابینت

این فن کویل ها مانند فن کویل های ایستاده هستند با این تفاوت که در زیر سقف و به صورت افقی نصب می شود و به صورت افقی هوا را خارج می کند.

قیمت فن کویل | فن کویل | خرید فن کویل
نیاز به راهنمایی دارید : 09025555107

قبل از خرید و سفارش فن کویل مورد نیاز، چپ یا راست بودن محل اتصال لوله های فن کویل را مشخص نمایید.

2. انواع فن کویل از نظر روکار یا توکار بودن

به فن کویل های سقفی توکار، داکت فن کویل کانالی نیز گفته می شود که اجزای آن و کانال های تامین و توزیع هوا به صورت توکار و درون قسمتی از سقف (معمولا قسمت ورودی هر اتاق یا سالن) جاسازی می شوند و انواع روکار آن به صورت دیواری و زمینی موجود هستند.

مزیت فن کویل سقفی تو کار این است که خلاف نوع کاستی سقفی (که به سقف کاذب جهت مخفی کردن اجزا و کانال ها نیاز دارد)، می توان اجزا و کانال های آن در قسمتی از سقف (معمولا قسمت های پرت و بدون استفاده مانند قسمت ورودی هر اتاق یا سالن) جاسازی و نصب می گردد.

با استفاده از ترموستات کنترلی نصب شده در هر اتاق یا هر قسمت از ساختمان و نیز روشن و خاموش شدن فن، مقدار دمای حرارتی و برودتی تنظیم می شود.

3. انواع فن کویل از نظر نحوه تامین هوای تازه

از نظر تامین هوای تازه به دو صورت مورد استفاده قرار می گیرند :

الف) اگر فن کویل فقط به عنوان گرمایش و سرمایش مورد استفاده قرار بگیرد، باید هوای تازه توسط سیستم هواساز مرکزی تامین شود. در این صورت هواساز از طریق یک کانال، هوای تازه را پس از فیلتر کردن (و نیز در صورت نیاز تنظیم رطوبت آن) وارد ساختمان کرده و آن را توزیع می کند.
معمولا در ساختمان هایی که از سیستم فن کویل در آن استفاده می شود، هواساز هوای تازه را فقط وارد راهروها و راه پله های موجود در ساختمان می کند تا ضمن تامین اکسیژن کافی در ساختمان، دمای این قسمت ها را نیز به دمای اتاق ها و سالن ها نزدیک کند.

در شکل زیر یک هواساز که معمولا روی بام ساختمان نصب می شود به همراه اجزای داخلی آن و کانال های ورود و خروج هوا از آن نشان داده شده است . هواساز ها دستگاه های با ابعاد نسبتاً بزرگی هستند که وظیفه تامین هوای تازه، سرد یا گرم کردن آن، فیلتراسیون و در برخی موارد تنظیم رطوبت هوا را بر عهده دارند.

نکته این است که هوا ساز نیز مانند فن کویل دارای کویل آب سرد و کویل آب گرم است و این آب سرد و گرم از طریق چیلر (یا مینی چیلر) و بویلر موتورخانه (یا پکیج گاز سوز) تامین می شود.

قیمت فن کویل | سیستم کانال کشی

ب) اگر فن کویل علاوه بر سرمایش و گرمایش، هوای تازه مورد نیاز را نیز تامین کند، دیگر به هوا ساز مرکزی و تجهیزات آن نیاز نبوده و هوای تازه از طریق دریچه پشت فن کویل و توسط فن به درون محیط کشیده می شود.

در این حالت کانال های توزیع کننده هوا از یک طرف به هوای آزاد بیرون از ساختمان راه دارن تا بتوانند هوای تازه را (پس از عبور دادن از فن کویل) وارد ساختمان کنند و از طرف دیگر به اتاق ها و سالن ها مزیت این روش حذف دستگاه هواساز مرکزی است ولی این روش به خوبی روش هواساز نمی تواند هوای تازه را فیلتر کند.

در ضمن اگر به تنظیم دقیق رطوبت نیاز باشد، بایستی حداقل از یک هواساز درون ساختمان استفاده کرد.
معمولا برای تامین هوای تازه، روش اول (استفاده از دستگاه هواساز) به کار می رود.

4. انواع فن کویل از نظر دو لوله ای یا چهار لوله ای

در نوع دو لوله ای، یک لوله برای ورود جریان آب سرد یا گرم و یک لوله برای خروج آن است. در نوع چهار لوله ای یک لوله مخصوص ورود آب سرد و یک لوله مخصوص ورود آب گرم و دو لوله دیگر برای خروج آنهاست.

مزیت چهار لوله ای اینست که اگر در یک ساختمان با تعداد زیادی فن کویل، تعدادی از واحد ها به سرمایش و تعدادی به گرمایش (به طور همزمان با هم) نیاز داشته باشند، نوع چهار لوله ای این نیاز همزمان را به خوبی تامیت می کند ولی نوع دو لوله ای نمی تواند زیرا در تمامی دستگاه ها به طور همزمان یا آب سرد جاری است یا آب گرم (در ایران به علت پایین تر بودن قیمت نوع دو لوله ای نسبت به چهار لوله ای، نوع دو لوله ای کاربرد بیشتری دارد.)

کدام یک از انواع فن کویل (فن کوئل) را انتخاب کنیم ؟

پارامترهای مهم در انتخاب فن کویل

قیمت فن کویل

فن کویل درانواع مختلف فن کویل زمینی، روبروزن، شیب دار، فن کویل توکار، فن کویل سقفی بدون کابینت، فن کویل کانالی، فن کویل دیواری، فن کویل ایستاده و … می باشد که برحسب نیاز توسط کارشناسان انتخاب می گردد.

یکی از مهم ترین عوامل در انتخاب فن کویل انتخاب ظرفیت مناسب برای سرمایش و گرمایش می باشد. در هنگام محاسبه ظرفیت فن کویل که بر مبنای میزان بار برودتی کل ( محسوس و نهان تبخیر) هر فضا تعیین می گردد، همواره سعی نمایید که ظرفیت فن کویل را در دور متوسط مبنای محاسبه قرار دهید.

در جدول زیر برآورد تقریبی فن کویل مورد نیاز برای شرایط آب و هوایی تهران ارائه گردیده است.

cfm×1.7=M³/hr

ظرفیت فن کویل حداکثر زیر بنای مورد استفاده
200CFM تا 12 متر مربع
300CFM تا 20 متر مربع
400CFM تا 28 متر مربع
600CFM تا 40 متر مربع
800CFM تا 56 متر مربع
1000CFM تا 70 متر مربع
1200CFM تا 80 متر مربع

فن کویل مورد انتخاب شما باید ابعادی متناسب با محل قرار گیری خود داشته باشد. این مورد مخصوصا در فن کویل های نوع سقفی و کاستی از اهمیت بیشتری برخوردار است و باید با دقت ابعاد را اندازه گرفت.

کویل لوله هایی از جنس مس هستند که محل عبور سیال گرم و سرد است.

آرایش و نحوه قرار گیری لوله ها و تعداد ردیف لوله ها پوشش محافظتی روی فین ها (بلو فینt گلد فین)، جنس لوله ها، تعداد فین ها در واحد طول و شکل موجی آن ها وجه تمایز کویل ها در برندهای مختلف سازنده فن کویل می باشد.

برای ساخت کویل ها معمولا از کویل سایز 3/8 اینچ در سه ردیف استفاده می شود،

اما اگر از کویل های دو ردیفه ولی با قطر 1/2 اینچ استفاده شود، علاوه بر افزایش راندمان حرارت دهی فن کویل، کاهش افت فشار جریان سیال را نیز به همراه خواهد داشت. گاهی برای تامین هوای سرد و گرم در ساختمان های لوکس به طورهم زمان از فن کویل هایی که دارای دو کویل مجزا می باشد استفاده می شود (یک کویل متصل به چیلر برای تولید سرما و یک کویل متصل به پگیج یا موتورخانه ) استفاده می شود. این نوع فن کویل را فن کویل چهار لوله می گویند.

به عبارت دیگر فن کویل های دولوله ای فقط دارای یک کویل لوله اتصال به لوله آب رفت و یک لوله اتصال به لوله برگشت می باشند، اما فن کویل های چهارلوله ای دارای دو کویل و نتیجیتا اتصال دو لوله برای آب رفت و برگشت به کویل آبگرم و نیز دو لوله برای اتصال به لوله رفت و برگشت آب سرد چیلر می باشند.

فن کویل چهار لوله ای می توانند علاوه بر این که یک بخشی از ساختمان را گرم و بخشی دیگر را سرد کنند قادر خواهند بود در ساعات مختلف شبانه روز، هوای سرد و یا هوای گرم را در یک فضای واحد تامین نمایند.

فن کویل های چهار لوله ای باید مجهز به شیر برقی باشند و با استفاده از ترموستات آب سرد یا گرم در یکی از کویل ها جریان می یابد.

بدنه فن کویل باید به صورت یکپارچه باشد تا در طول گذشت زمان دچار لرزش و صدا بین بخش های مختلف بدنه نشود.

الکترو موتور دارای سه تا حداکثر هشت دور بر روی فن کویل متصل می شود. همین طور امکان دارد به صورت یکپارچه و یا قابل تعمیر ساخته شود. در خصوص بوش شفت و یا بلبرینگ دارند که در کارایی درازمدت و سطح صدا تاثیر گذار است. نیاز است که مورتور مورد استفاده در فن کویل از نوع چند دور و کم صدا و با بلبرینگ های بسیار مطمئن باشد تا صدای کارکرد مجموعه الکتروموتور و فن نصب شده روی آن کمتر از 35 دسی بل باشد.

جابجایی هوا از روی کویل و حرکت هوا وظیفه فن در فن کویل است. این فن ها معمولا از جنس پلاستیک و یا فلز هستند که در سازنده های مختلف تامین فشار مورد نیازهوا برای عبور از روی کویل دریچه فن کویل یا کانال، طرح های مختلف از فن ها وجود دارد که این فن ها هر کدام دارای مزایا و معایب مخصوص به خود هستند.

فن ها در نوع کم فشار و پر فشار هستند که در نوع کم فشار 30 پاسکال و در نوع پرفشار 120 پاسکال که برای فن کویل کانالی تولید می شود . در فن کویل الکتروموتور توان فن را تولید می کند که خود الکتروموتور دارای انواع مختلفی است.بهتر است فن مورد استفاده در فن سانتریفیوژ از نوع فلزی باشد زیرا این نوع فن باعث بالانس دینامیکی در طول دوره طولانی خود می شود. که موجب حجم هوادهی مناسبی می شود. اگرچه استفاده از فن های با جنس پلی آمید مرغوب به کاهش قیمت این فن کمک خواهد کرد.در مناطق سردسیر که زمستان های بسیار سردی دارند نباید از فن های غیر فلزی استفاده کرد زیرا سرما موجب تغییر شکل فن های غیر فلزی می شود.

با توجه به اینکه در ساختمان های بلند تر از 15 طبقه بحث فشار آب مطرح است در زمان انتخاب فن کویل باید به موضوع فشار آب توجه کنید.

زیبایی فن کویل خصوصا فن کویل زمینی که عملا یکی از اجزا داخلی ساختمان به حساب می آید نیز باید مورد توجه قرار گیرد.

  • روشن و خاموش و کنترل عملکرد فن کویل ها می تواند هم به صورت دستی و هم به صورت اتوماتیک کنترل شود اما برای فن کویل های سقفی و کاستی بهتر است از ترموستات اتوماتیک استفاده شود که دو فصله باشد و همچنین از شیر سه راه برقی نیز استفاده گردد.
  • با توجه به این موضوع که تمامی فن کویل ها موجود در بازار از گذشته تا به حال از کنترل دستی برخوردار بوده اند اما بهتر است برای کنترل دمای هر اتاق به صورت مجزا در هر اتاق ترموستات قرار گیرد تا به صورت اتوماتیک دمای فن کویل ها را کنترل کند. و موجب بهینه سازی مصرف انرژی گردد. خاموش و روشن کردن و تنظیم دور موتور توسط ترموستات صورت می گیرد .ترموستات در ارتفاع 140 سانتی متری از کف اتاق نصب می گردد و باید به دور از تابش مستقیم نور خورشید و جریان مستقیم هوای خروجی از فن قرار بگیرد.
  • در روشی تکمیلی با استفاده از نصب شیر برقی دو راهه تدریجی و یا نصب شیر موتوری سه راهه و همچنین با اجرای مسیر BY PASS می توان با استفاده از فرمان دریافتی از ترموستات نصب شده در هر یک از فضاها نسبت به تنظیم دبی جریان آب سرد یا آب گرم عبوری در لوله تغذیه آب کویل فن کویل ها، میزان تامین هوای گرم و هوای سرد توسط فن کویل ها را به طور دقیق کنترل نمود.
  • قیمت یکی از عواملی است که در انتخاب فن کویل نقش اساسی دارد . اما در کنار قیمت نکاتی مانند تامین آرامش، صدا، طول عمر، آسایش دمایی ساکنین، راندمان و ظرفیت و زیبایی آن نیز از اهمیت زیادی برخورداراست، و می توان گفت اولویت های دیگری که ذکر شده خیلی مهم تراز قیمت هستند.
  • انتخاب فن کویل بستگی به طراحی و معماری ساختمان نیاز ظرفیتی آن دارد ومی توان از تمام فن کویل های موجود در بازار صرف نظر از برند استفاده کرد زیرا برند ها بر هم دیگر برتری خاصی ندارند و ظرفیت، ابعاد و فشار کارکرد آن باید محاسبه و انتخاب شود.

برخی از محصولات موجود در رادکو

نکات فنی نصب و اجرای فن کویل

  1. برا ی محاسبه دبی آب سرد مورد نیاز سرمایش فن کویل ها باید مقدار بارکل سرمایی بر مبنای (BTU/h) هر یک از فضاهای ساختمان را برعدد 5000 تقسیم نمود.(یا تقسیم کیلو کالری در ساعت بر عدد 1250) به این ترتیب معمولا قطر لوله های رفت و برگشت آب سرد و گرم به فن کویل های 200 cfm سایز 1/2 اینچ و برای فن کویل های 300cfm و 400cfm سایز 3/4 اینچ و برای فن کویل های 600cfm و 800cfm و 1000cfm سایز 1 اینچ و برای فن کویل های 1200cfm و کانالی تا 1800 ، 1¼ اینچ در نظر گرفته می شود.
  2. نصب فلوسوئیچ در مسیر آب خروجی اواپراتور (Child Water) به سمت کویل آب سرد تجهیزات تهویه مطبوع (مانند فن کویل ها و هواسازها) به منظور فرمان stop به چیلر در زمان خاموش شدن پمپ های سیرکولاتور مدار سرمایش الزامی است.
  3. با توجه به توانایی بیشتر گرمادهی فن کویل ها نسبت به انواع رادیاتورها در سایز مشابه، در ساختمان های قدیمی نصب فن کویل بجای رادیاتور(فقط برای گرمایش) در صورتی امکان پذیر است که لوله های مربوط از کف واحد (نه از دیوار پشت دستگاه) خارج شده باشند.
  4. با توجه به اهمیت بالانس فن هوادهی در عملکرد فن کویل ها و ارتباط مستقیم آن با طول عمر بلبرینگ موتور، به منظور تداوم بالانس دینامیکی فن هوادهی دستگاه، نسبت به نصب کاملا افقی و تراز شده انواع فن کویل ها در محل نصب خود نهایت دقت را مبذول فرمائید.
  5. با توجه به موضوع مهم سرویس و نگهداری در تجهیزات تهویه مطبوع، نصب شیر قطع و وصل جریان آب و ورودی و خروجی از کویل فن کویل ها همراه با مهره ماسوره مربوطه (هم سایز با قطر لوله انشعابی) ضروری است.
  6. به منظور جمع آوری آب حاصل از تقطیر رطوبت هوا روی کویل فن کویل ها در فصل تابستان، نصب لوله 1/2 اینچ درین از سینی زیر کویل تا محل تخلیه این آبها برای هر فن کویل الزامی است.

فن کویل زمینی مساحتی از کف را اشغال و نوع دیواری نیز در معرض دید قرار می گیرد . نوع کاستی و نوع سقفی تو کار در سقف نصب شده و فقط دریچه هوای خروجی از آن نمایان است. معمولا در اکثر پروژه های مسکونی از نوع سقفی تو کار استفاده میشود.
اگر در قسمتی از ساختمان به ظرفیت های هوادهی بالا نیاز باشد، مناسب ترین گزینه نوع سقفی تو کار می باشد.
در نوع کاستی چهار طرفه، هوای سرد و گرم به صورت یکنواخت و در چهار طرف از سقف به سمت پایین دمیده می شود و از آن بیشتر در محیط های تجاری که دارای سقف کاذب هستند استفاده می شود.
از نظر قیمت نیز نوع سقفی تو کار در ظرفیت های هوادهی برابر نسبت به انواع دیگر بسیار کمتر است. برای مثال در ظرفیت 600 CFM قیمت فن کویل سقفی تو کار حدودا نصف انواع دیگر است.

مزایا و معایب سیستم فن کویل که در هنگام خرید باید به آن توجه کرد

مزایای فن کویل:

  • فضای کمی اشغال می کنند
  • به راحتی نصب می شوند
  • تعیین دمای هر اتاق به صورت مجزا
  • آلودگی از اتاقی به اتاق دیگر انتقال پیدا نمی کند
  • در این سیستم برای گرمایش از آب گرم با دمای پایین استفاده می شود به این منظور در مصرف انرژی صرفه جویی می شود .
  • نصب و راه اندازی این سیستم ها نسبت به سایر تجهیزات مشابه کمتر بوده و از نظر اقتصادی مقرون به صرفه است .
  • با استفاده از ترموستات به راحتی می توان دمای اتاق را کنترل کرد

معایب فن کویل:

اگر در محلی که رطوبت بالا دارد نصب شود و رطوبت زدایی توسط دستگاه هواساز مرکزی انجام نشود، کنترل رطوبت در آن به خوبی صورت نمی گیرد .
اگر از دستگاه های هواساز مرکزی برای تامین هوای تازه استفاده نشود، کنترل مقدار هوای تازه ورودی به اتاق ها برای حفظ کیفیت هوا مناسب نیست .

مطالعه بیشتر:

عواملی که در هزینه فن کویل ها تاثیر دارد

  1. کیفیت کنترل کننده هوای فن کویل

سطح کیفیت کنترل کننده هوا مانند تمام کالاهای مصرفی از اتومبیل گرفته تا مبلمان ، و فن کویل ها متفاوت هستند و از نظر قیمت و کیفیت با هم متفاوت هستند این امر در قیمت فن کویل ها تاثیر گذار است و بسته به امکانات فن کویل و ماندگاری آن نیز قیمت ها متفاوت است .که می توان به فن کویل هایی که دوام تا15 سال ، 15 تا 18 سال ، 18 تا 22 سال دارند اشاره کرد که به همین میزان قیمت آنها نیز افزایش می یابد .

  1. عملکرد فن کویل

همه برندها ، مدل ها را در طیف وسیعی از سطح عملکرد تولید می کنند. که بسته به نوع عملکرد فن کویل قیمت ها نیز متفاوت است .

  1. اندازه فن کویل

در هنگام خرید فن کویل (کنترل کننده هوا ) مشاهده می کنید که آنها  را با cfm  نشان می دهند و اندازه های متفاوت مناسب با فضاهای متفاوت بر قیمت آنها تاثیر دارد.شما برای انتخاب بهتر ظرفیت مناسب فضای خود می توانید با کارشناسان ما تماس حاصل نمایید.

  1. برقراری ارتباط فن کویل

سیستم های تهویه باید توانایی ارتباط با یکدیگر داشته باشند .فن کویلی را خریداری کنید که بتواند با دیگر اجزای سیستم تهویه ارتباط برقرار کند .

تعمیرات و کانال کشی فن کویل

باید به هزینه کانال کشی و تعویض کانال های قدیمی توجه کرد و در بخش تعمیرات نیز کانال های قدیمی ممکن است اندازه مناسبی داشته باشند اما نشت داشته باشند ، سفت کردن مجراها مهر و موم که برای جلو گیری از ایجای صدای اضافی بسیار مهم است و باعث کاهش اتلاف انرژی می شود و همچنین باعث کاهش قبض های سیستم های گرمایشی و سرمایشی می شود .

مطالعه بیشتر:

برج خنک کننده چیست؟

کندانسور چیست؟

فن کویل به لحاظ موقعیت نصب

همان طور که اشاره شد فن کویل ها از مدل های مختلف تشکیل شده اند مانند : فن کویل سقفی توکار ، فن کویل دیواری، فن کویل زمینی ، فن کویل ایستاده که در ظرفیت های 200 تا 2000 فوت مکعب در دقیقه (cfm) در شرکت ما تولید و ارائه می شود ، شما در هنگام خرید باید به موقعیت ساختمان، محل قرار گیری فن کویل و همچنین ظرفیت متناسب با محیط ، ابعاد فن کویل ، ساختار و به بدنه ی آن توجه فرمایید .

می توان گفت این موارد از موارد اساسی در انتخاب فن کویل است که باید در هنگام خرید به آن توجه داشت.

اهمیت اندازه گیری دقیق مساحت ساختمان و توجه به ظرفیت فن کویل

اندازه گیری سیستم های  HVAC  یکی از مهم ترین وظایفی است که یک تکنسین HVAC  انجام می دهد و برای درست و صحیح بودن آن باید تکنسین آموزش دیده و با تجربه ای باشد .و این نکته را به خاطر داشته باشید که یک سیستم تهویه مطبوع با اندازه نامناسب، گرما و سرما را نمی تواند به خوبی انتقال دهد و مستعد نقص مکانیکی است .

مطالعه بیشتر:

اواپراتور چیست؟

انواع کمپرسور؟

شیرآلات صنعت تهویه و تبرید

محدودیت ها در انتخاب فن کویل

1- محدودیت های سیستم خنک کننده فن کویل : شرایط منطقه ای ، تحمل قابل قبول گرما ، سرما ، رطوبت ، درجه کنترل و غیره

2- محدودیت معماری فن کویل:  اندازه و ظاهر دستگاه های فن کویل ، سرو صدا

3- محدودیت های مالی فن کویل : هزینه سرمایه ، هزینه عملیاتی ، هزینه نگهداری

تعویض فن کویل

برای تصمیم گیری در مورد تعمیر ، نوسازی و یا تعویض واحد های فن کویل در سیستم HVAC  ، در اینجا فاکتورهایی برای ارزیابی وجود دارد. از نظر سیستم های هیدرولیک صاحبان ساختمان ها سه گزینه برای ارتقا دارند .تعمیر فن کویل ، نوسازی فن کویل یا تعویض فن کویل .در گذشته نوسازی و تعمیر تجهیزات مقرون به صرفه تر از جایگزینی بود.مالکان برای بهره وری حداکثری از سیستم مکانیکی خود تعمیر و نگهداری را به تعویق می اندازند ولی معمولا این کار موقتا تاثیر گذار است . در صورتی که تعمیر و بازسازی 5 تا 7 سال به عمر مفید فن کویل ها می افزاید.

فروش انواع فن کویل های شرکت رادکو:

محصولات ما مطابق با نیازها و درخواست های هر مشتری طراحی و تولید شده است .با توجه به اطلاعات فنی و قیمت های مناسب ارائه شده انواع فن کوئل در سایت تخصصی و معتبر رادکو، صمیمانه امیدواریم شما کاربر گرامی ضمن مطالعه مشخصات فنی کامل ارائه شده، با اطمینان خاطر از گارانتی اصلی+تحویل سریع محصولات، رادکو را جهت خرید محصول مورد نیاز خود (از یک محصول تا خرید عمده برای شرکت ها و پروژه های ساختمانی) در سراسر کشور و حتی در کشورهای همسایه و منطقه خاورمیانه انتخاب فرمائید.جهت کسب اطلاعات بیشتر درباره انواع سیستم ها، شناخت خصوصیات، مزایا و معایب هر یک، انتخاب مناسب ترین سیستم برای ساختمان های مسکونی  و اداری خود و نیز استعلام قیمت فن کویل ها و سایر دستگاه ها با مهندسان ما تماس بگیرید.

راههای ارتباط با ما

  • تلفن های تماس با ما

    دفتر تهران:71057987و28428609-021

    تلفن همراه:09025555107

     ساعت پاسخگویی : شنبه تا پنجشنبه  ساعت 9 الی 18

  • آدرس ایمیل

    واحد بازرگانی و فروش:

    sm@radcoir.com

بازه قیمت فن کویل در بازار ایران از 2.900.000 تا 35.000.000 تومان است

همانطور که از نامش پیداست فن کویل متشکل از چند فن و کویل است. فن کویل دستگاهی برای خنک کردن و تولید گرما (تبدیل انرژی از آب به هوا) و به طور کلی تهویه مطبوع در محیط های مسکونی، اداری و تجاری است.

فن کویل سقفی، فن کویل دیواری، فن کویل زمینی، فن کویل کانالی و… است که نسبت به نیاز و شرایط محیط استفاده میگردد

ازطریق واتساپ با ما در تماس باشید
ارسال از طریق واتساپ
