طرز کار چیلر تراکمی آب خنک چگونه است؟ اجزا تشکیل دهنده چیلر تراکمی آب خنک – نوع و برند کمپرسور چیلر های تهویه مطبوع شرکت رادکو برای تناژهای مختلف

چیلر تراکمی آب خنک که به چیلر آب خنک یا چیلر آبی نیز شناخته میشود، با استفاده از انرژی الکتریکی و نوع جذبی آن با استفاده از انرژی گرمایی باعث ایجاد سرما و برودت می شود.چیلر آبی بر پایه سیکل تبرید تراکمی کارکرده و از قسمت های اصلی کمپرسور با موتور محرک الکتریکی (الکترو موتور) ،کندانسور ، اواپراتور، شیر انبساط الکترونیکی، مبرد و لوله کشی آن و نیز تجهیزات برج خنک کننده و پمپ تشکیل شده است تا عمل سرد سازی آب را در مبدل حرارتی اواپراتور انجام داده و آب سرد شده از طریق لوله کشی به دستگاه های خنک کننده هوای ساختمان مانند هواساز و فن کویل و یا کاربردهای صنعتی فرستاده می شود. به همراه جیلر آبی باید از برج خنک کننده به منظور خنک کاری بهره برد.

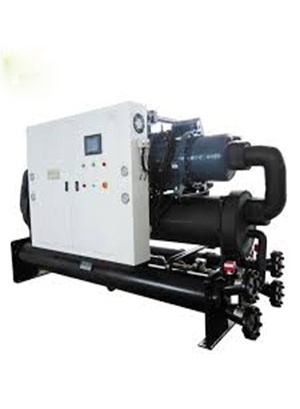

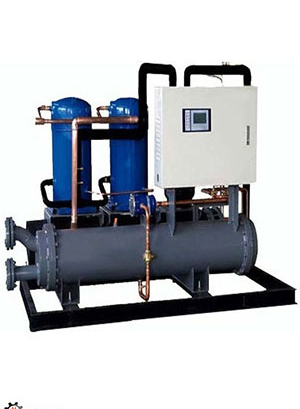

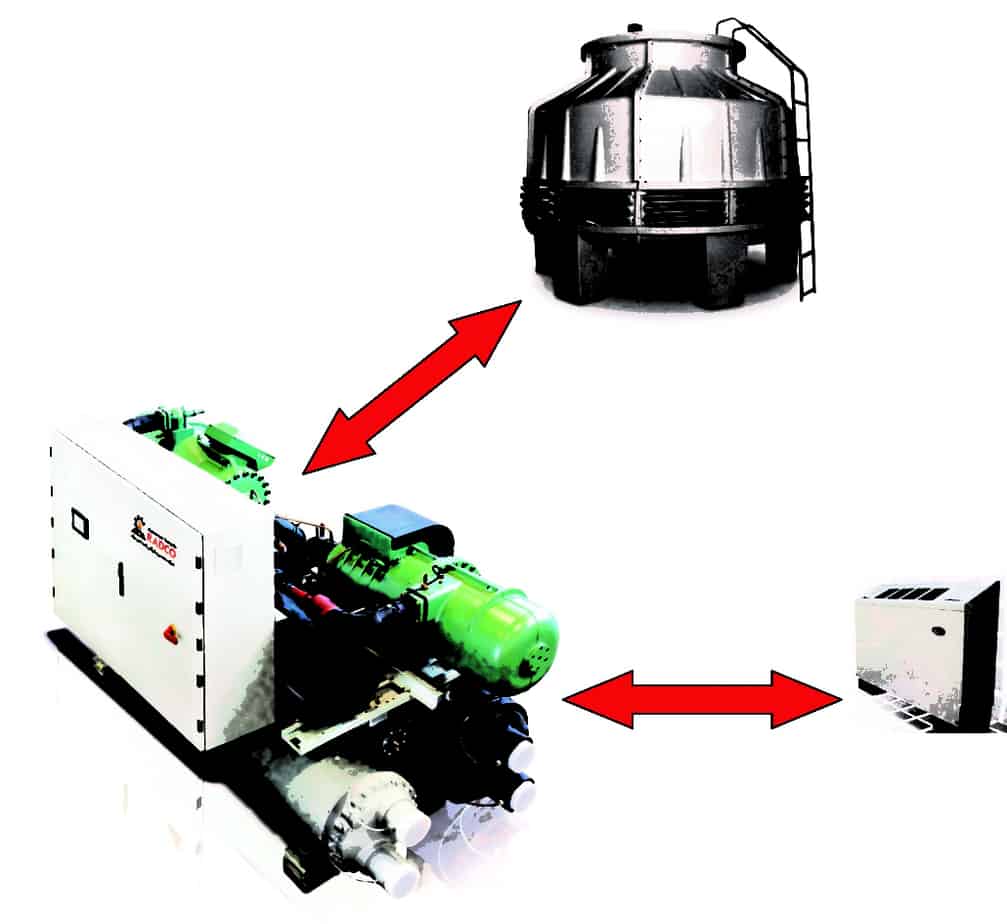

مطابق تصویر زیر ، آب در اوپراتور چیلر سرد می شود و با پمپ به سمت هواساز(یا فن کویل های داخل ساختمان ) یا هر نوع مصرف کننده دیگری پمپاژ می شود و پس از به گردش درآمدن در واحد مصرف کننده، مجددا به چیلر آب خنک مورد نظر بر می گردد. مطابق تصویر در سمت دیگر چیلر از یک کندانسور(از نوع shell & tube) استفاده شده که وظیفه آن  گرفتن گرمای بیش از حد مبرد توسط آب است. آبی که گرمای مبرد را در کندانسور می گیرد، خودش به خنک شدن نیاز دارد و به همین خاطر به سمت برج خنک کننده جاری شده و پس از کاهش چند درجه ای دمای آن در برج ، مجددا با پمپ به کندانسور چیلر تراکمی آب خنک باز میگردد تا این روند مجددا تکرار شود.

بر خلاف چیلر تراکمی آب خنک که به برج خنک کننده نیاز دارد، در چیلر تراکمی هوا خنک به برج خنک کننده احتیاج نیست.مهمترین قطعه بکار رفته درچیلرهای تراکمی، کمپرسوروموتور الکتریکی متصل به آن است که مفصل به انواع و ویژگی های آنها می پردازیم.

کمپرسور چیلر :

مهمترین قطعه در چیلر تراکمی آب خنک و هوا خنک، کمپرسور است که می بایستی با توجه به کاربرد آن به نحوه درست انتخاب شود. دو نوع از بهینه ترین کمپرسورها نوع اسکرال scroll و نوع اسکرو screw هستند .

مزایای کمپرسور های اسکرو عبارت اند از :

1. داشتن COP بیشتر نسبت به کمپرسور رفت و برگشتی که در تناژ برابر، مصرف برق کمتری دارد.2. استهلاک و ارتعاش کمتر به دلیل اینکه قطعات متحرک کمتری دارد و به جای حرکت رفت و برگشتی، حرکت دورانی دارد.3. مقاومت در برابر بازگشت مایع4. کنترل ظرقیت به صورت پیوسته و در نتیجه ثابت نگه داشتن راندمان آن تحت بارهای کاری مختلف

مزایای کمپرسور های اسکرال عبارتند از :

1. طول عمر بالا، نگهداری آسان و داشتن پایین ترین نرخ خرابی بخاطر گشتاورد استارت پایین، کمترین تعداد قطعات متحرک ،مقاومت در برابر بازگشت مایع2. کارکرد آرام ،بدون صدا و لرزش به نحوی که کم صداترین نوع کمپرسور است3. COP  بیشتر نسبت به نوع رفت و برگشتی4. قیمت پایین

مزایای کمپرسورهای رفت و برگشتی (پیستونی) عبارتند از:

1. مناسب ترین نوع کمپرسور جهت استفاده در مناطق با آب و هوای گرم و مرطوب (حاره ای) به دلیل قابلیت تحمل فشار و دمای بالا (در حالی که مناطق به حساس بودن ساختار کمپرسورهای اسکرو و اسکرال نسبت به دما و فشار بالا، نمی توان از نوع اسکرو یا اسکرال استفاده نموده)2. قابل تعمیر بودن در صورت فرسوده شدن پس از چند سال و در نتیجه افزایش طول عمر چیلر3. قابلیت ایجاد فشارهای بسیار بالا در مبردنوع و برند کمپرسور چیلر های تهویه مطبوع شرکت ما برای تناژهای مختلف :ظرفیت های بالاتر از 50تن  معمولا کمپرسورهای مارک دانفوس، بیترز یا هنبل و به صورت چند مرحله ای از نوع اسکرال و اسکروظرفیت های بسیار پایین کمتر از 6تن کمپرسور به صورت مینی روتاریظرفیت های مختلف برای مناطق با آب و هوای حاره ای (گرم و مرطوب) کمپرسور های بیتزر، دانفوس و کوپلند از نوع پیستونیکمپرسورهای چند مرحله ای این مزیت را دارند که به صورت پله پله در مدار قرار گرفته و سیستم به صورت اینورتر عمل می کند و کاهش قابل توجه مصرف برق را در پی دارد.

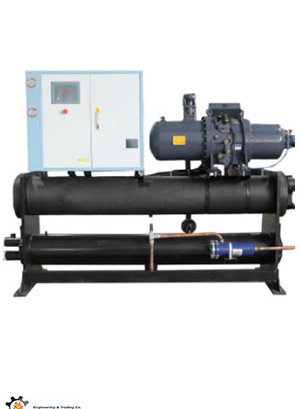

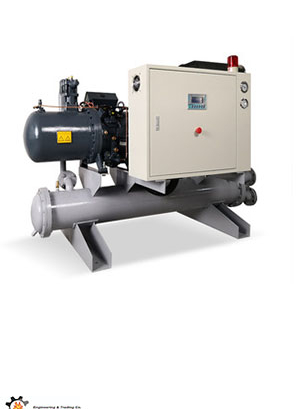

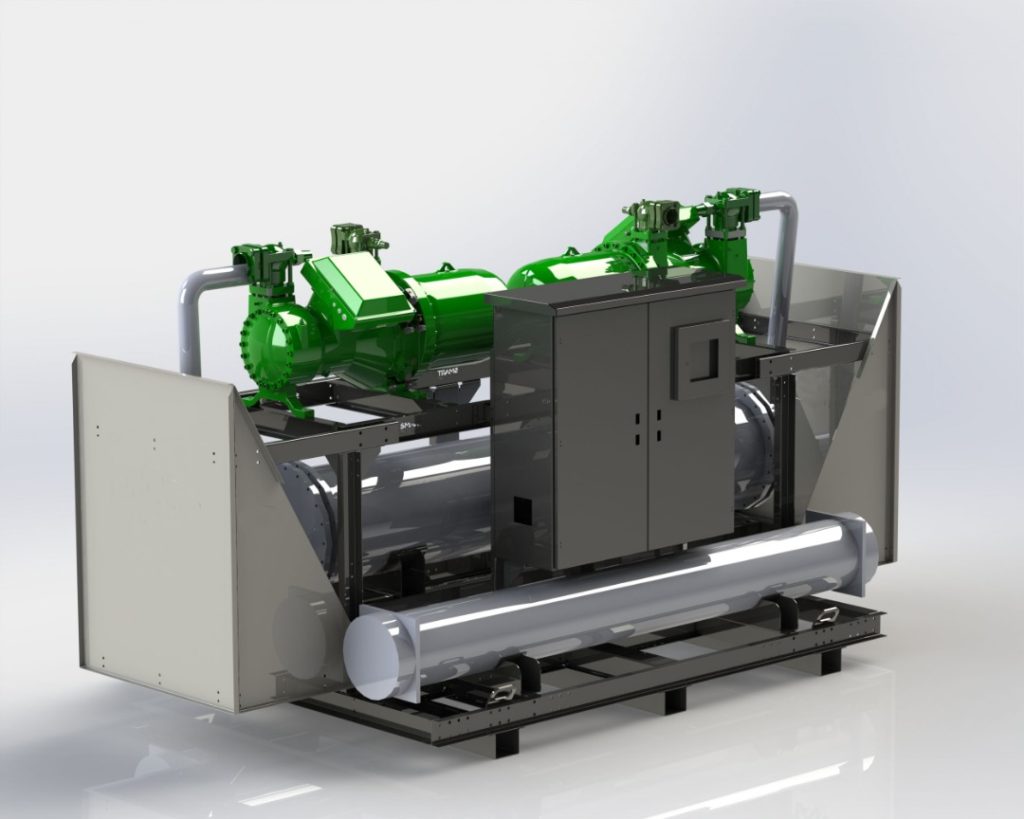

مهمترین ویژگی های چیلر آبی ساخته شده در شرکت ما :

1. کمپرسور مجهز به سیستم کنترل ظرفیت پیوسته و قابل اجرا با ظرفیت 5 تا 480 تن تبرید (مارک بیترز و هنبل یا دانفوس و کوپلند)2. اواپراتور از نوع shell & Tube  با تیوب های مسی و ستاره های 5 پر آلومینیومی جهت ایجاد جریان توربولانس در سیال برای افزایش نرخ اتنقال حرارت در آن3.قابلیت مجهز نمودن مدار تبرید چیلر تراکمی آب خنک به شیر انبساط الکترونیکی(Expansion Valve E.E.R Electronic) جهت کنترل هر چه بهتر ظرفیت سیستم و کاهش مصرف انرژی4. دستیابی به بالاترین راندمان با انجام تحلیل های سیستمی و حرارتی مهندسی شده در مدار چیلر و بهبود عملکرد مبدل های حرارتی کندانسور و اواپراتور آن (C.O.P >5)5. حفظ و حتی افزایش ضریب عملکرد (C.O.P) در ظرفیت های جزئی با مجهز کردن موتور های الکتریکی کمپرسور ها به تکنولوژی اینورتر در صورت نیاز یا درخواست مشتری (Partial Load)6. استفاده از سیستم مانتورینگ پیشرفته با قابلیت برنامه ریزی و صفحه نمایش لمسی ( LCD Touch) و قابل اتصال به سیستم BMS  ساختمان7. استفاده از مبرد های دوست دار محیط زیست R134A,R407 و..8. مجهز به کلیه سیستم های حفاظتی از درایر، ترموستات آنتی فریز، کنترل فشار بالا و پایین، سیستم برگشت روغن و…9. استفاده از شیرهای سرویس روی چیلر آبی جهت جلوگیری از هدر رفتن مبرد در زمان سرویس و نگهداری10. کلیه قطعات اصلی دستگاه ساخت شرکت های معتبر اروپایی از جمله Omron ,GMC, Schneider , Danfoss  ,Siemens ,Alcoنمونه ای از چیلر آبی ساخته شده در شرکت ما (شرکت مهندسی وبازرگانی راهبرد انرژی درفک RADCO):چیلر آب خنک با ظرفیت 280 تن تبرید 2 مداره و مجهز به کمپرسورهای بیتزر آلمان ، PCL  مارک Unitronics آمریکا و مانیتور 7 اینچی با قابلیت نمایش تمامی مراحل کارکرد دستگاه ساخته شده در شرک رادکو
