نکات مهم انتخاب و خرید مینی چیلر خانگی

اگر مطالب گذشته که به طور مفصل در رابطه با انواع چیلر را مطالعه کرده باشید می دانید که چیلرها سیستم های تهویه مطبوع مدرنی هستند .

مینی چیلر

مینی چیلرها ، چیلرهای کوچکی هستند که دارای ابعاد کوچک و همچنین ظرفیت پایینی هستند که مناسب برای مکانهای مسکونی و اداری کوچک است.

مینی چیلر ها چیلرهای هوایی کوچکی هستند که صدای کمی دارند و ظرفیت آنها کم تر از 20 تن تبرید می باشد و مناسب برای مکانهایی است که می خواهند سرمایش و گرمایش مستقلی داشته باشند. که در این صورت مشکلات مربوط به موتورخانه مرکزی حذف خواهد شد .

اساس کارکرد مینی چیلر

اساس کارکرد مینی چیلرها نیز مانند چیلرها است و بر اساس سیکل تبرید تراکمی  می باشد به این صورت که بخار مبرد توسط کمپرسور فشرده شده و با این کار دمای آن نیز افزایش یافته در مرحله بعد مبرد وارد کندانسور شده و در آنجا با عبور هوای محیط بر روی کویل ها خنک شده و تبدیل به مایع می شود و بعد از عبور از شیر انبساط  افت فشار پیدا می کند. و با خنک کردن آب در اواپراتور آن را به داخل ساختمان  ارسال می کند. و این چرخه مکرر تکرار می شود .

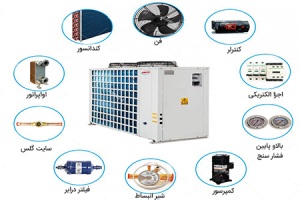

اجزای اصلی مینی چیلر

• کمپرسور (Compressor)

• کندانسور (Condenser)

• شیر انبساط (Expansion valve)

• اواپراتور (Evaporator)

کمپرسور: بخار را از اواپراتور مکیده و دما و فشار آن را به حدی افزایش می دهد که بتواند با عامل تقطیر معمولی تقطیر شود.در بیشتر مینی چیلر ها از کمپرسور نوع اسکرال استفاده می شود و برای هر واحد به صورت مجزا با قابلیت استفاده از برق یک و یا سه فاز تامین می شود .

مطالعه بیشتر:

انواع کمپرسور:

کمپرسور دانفوس

کمپرسور بیتزر

کمپرسور کوپلند

انواع کمپرسورهای کوپلند

کمپرسور اسکرال کوپلند	کمپرسور DWM کوپلند
برای مشاهده ی کمپرسور اسکرال کوپلند لطفا کلیک نمایید	برای مشاهده ی کمپرسور DWM کوپلند لطفا کلیک نمایید

انواع کمپرسور دانفوس

• کمپرسور سیلندر پیستونی (سری MTZ، MT، NTZ) طیف وسیعی از کمپرسورهای قوی مبتنی بر بیش از 40 سال تجربه در این زمینه
• کمپرسور اسکرال DANFOSS (سری HLM، HRM، SY، SM)

کمپرسور منیروپ دانفوس
کمپرسور اسکرال دانفوس

انواع کمپرسور تولیدی شرکت بیتزر

کمپرسورسمی هرمتیک پیستونی بیتزر
کمپرسور رفت و برگشتی بیتزر
کمپرسور کامپکت اسکرو بیتزر
کمپرسور دو مرحله ای بیتزر
کمپرسور سمی هرمتیک اسکرو بیتزر
کمپرسور تسمه ای بیتزر
کمپرسور اسکرال بیتزر

مطالعه بیشتر:

نکات مهم خرید چیلر

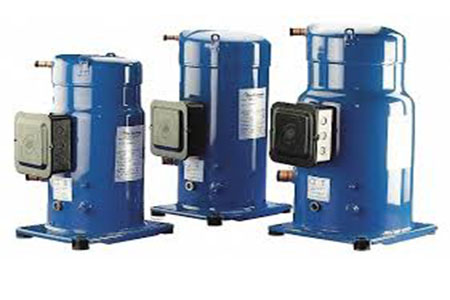

چرا از کمپرسور اسکرال در مینی چیلر استفاده می شود ؟

کمپرسوری که در مینی چیلرها مورد استفاده قرار می گیرد معمولا از نوع اسکرال است . دلیل این انتخاب راندمان بالای کمپرسورهای اسکرال و همچنین طول عمر بالای آنها است . کمپرسور اسکرال از کمترین قطعات متحرک ساخته می شود و به همین دلیل کمتر دچار مشکل می شود . علاوه بر آن تعمیرات آنها و روغن کاری آن ها نیز ساده تر صورت می گیرد.

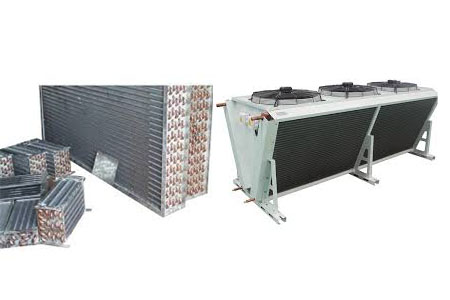

کندانسور: سطح تبادل حرارتی لازم برای انتقال حرارت از بخار مبرد گرم به عامل تقطیر را فراهم می نماید . کندانسورها درزمره مبدلهای حرارتی قرار می گیرد که در آنها حرارت بخار مبرد به عامل تقطیر (مثلا هوا یا آب) منتقل شده و در اثر آن بخار مبرد ابتدا تا دمای اشباع سرد شده و سپس به مایع تبدیل می شود . در کندانسور های هوایی از هوا به عنوان عامل تقطیر استفاده می شود .جریان هوا در کندانسور های هوایی ممکن است به دو صورت جریان طبیعی و جریان اجباری (جریان هوا به وسیله فن  یا دمنده ) می باشد. اغلب مینی چیلر ها از نوع هوا خنک هستند.

شیر انبساط: مکانیزمی جهت کنترل دما و مقدار جریان مبرد ورودی به اواپراتور ، که نقش اصلی را در تعیین دمای آب خروجی از اواپراتور ایفا می کند . ضمن آنکه بوسیله شیر انبساط ، میزان سوپرهیت ایجاد شده در خروجی اواپراتور تنظیم شده تا از ورود مایع مبرد به کمپرسور جلوگیری شود  .

اواپراتور: یک مبدل حرارتی است که امکان انتقال انرژی حرارتی مایع به گاز مبرد را فراهم میکند . در طول تغییر حالت مایع به گاز ، بدون تغییر دما مقدار زیادی حرارت را جذب می کند . اواپراتور وظیفه خنک کردن آب در مدار برودتی ساختمان را بر عهده دارد.

اواپراتور ها از نظر ساختمان به سه دسته تقسیم می شوند

1. اواپراتور پوسته ولوله

2. اواپراتور صفحه ای

3. اواپراتور فین دار

مزایای استفاده از مینی چیلر

• وزن کم
• کم صدا بدلیل حذف کانال در مینی چیلر
• عدم نیاز به برج خنک کننده
• ظرفیت 2الی 20 تن تبرید
• مستقل بودن هر واحد
• نصب سریع و نگهداری آسان
• قابلیت استفاده برای چهار فصل
• به دلیل کم حجم بودن نیاز به فضای زیاد برای نصب ندارد
• امکان نصب بر پشت بام یا تراس
• قابلیت اتصال به فن کویل برای استقلال دمای هر اتاق
• استهلاک، لرزش و صدای کمتر و همچنین طول عمر بالا به دلیل تعداد کم قطعات متحرک
• یکپارچگی سیستم تهویه مطبوع ساختمان
• مناسب برای تمامی مناطق با اقلیم مختلف آب و هوایی
• ضریب اطمینان بالا ، قابلیت تامین تناژ پایین ، مصرف پایین برق
• قابلیت کارکرد در مناطق خشک و حاره ای

قیمت مینی چیلر

مواردی که بر قیمت مینی چیلر تاثیر می گذارد

• ظرفیت سرمایشی مینی چیلر
• نوع کمپرسور
• نوع اواپراتور
• راندمان عملکرد
• مکان نصب مینی چیلر

عوامل تعیین کننده سطح قیمت چیلر خانگی:

 ظرفیت واقعی دستگاه در تامین آب خروجی 7 درجه و ایجاد اختلاف 5 درجه سانتی گراد در رفت و برگشت از اواپراتور
 نوع و تعداد کمپرسور های پیشنهادی همراه با ذکر برند و تاریخ واردات به کشور:کمپرسور قلب اصلی یک چیلر است. قطعه ای بسیار متحرک و وسیله ای که گاز را فشرده می کند،
مهم ترین قطعه چیلر در چهار نوع و چند برند مطرح ارائه می گردد. کمپرسور نوع رفت و برگشتی،کمپرسور نوع اسکرو، کمپرسور نوع اسکرال و کمپرسور سانتریفیوژ در حال حاضر در چیلرهای با تناژ پایین و متوسط نوع اسکرال یا حلزونی استفاده می شود که با موازی
نمودن تعداد زوجی از آنها به ظرفیت مورد نظر می رسند. مشکل آنها غیر قابل تعمیر بودن آنها است و همچنین سیستم مرحله ای و پله ای بودن ظرفیت آنها می باشد ولی به صورت کلی بسیار کم مصرف و کم صدا تر از سایر کمپرسور ها می باشند.

در تناژهای بالا نوع اسکرو یا پیچی استفاده می گردد، این نوع کمپرسور ها قابل تعمیر و دارای ظرفیت پیوسته می باشند ولی صدای بالاتری این نوع کمپرسورها دارند. در چیلرهای با تناژ بالا از دو یا چهار کمپرسور استفاده می گردد.

برندهای متداول کمپرسور اسکرال (کوپلند- دانفوس- بیتزر) می باشد و برند معتبر در کمپرسور اسکرو(هنبل – بیتزر) می باشد. توجه نمایید برای چیلرهای بالاتر از 10 تن تبرید همیشه از تعداد زوج کمپرسور و مدارات مجزا موازی استفاده نمایید.

 تعداد مدار مجزا چیلر در حال کارکرد از نظر برق، فرمان و تبرید
 اخذ تایید فروشنده مبنی بر اصل بودن تجهیزات ارائه شده بصورت جز به جز: با توجه به واردات قطعات اصلی چیلر از سایر کشورها و تولید برخی از آنها توسط کارخانه های غیر اصل، تضمین کیفیت و اصالت آن بر عهده تامین کننده می باشد.
 اعلام  مصرف برق دستگاه در شرایط کارکرد دستگاه: با توجه به محدودیت های تامین برق مورد نیاز دستگاه ها، اطلاع از میزان واقعی آن بسیار مهم و حیاتی می باشد.
 اعلام بازدهی دستگاه بصورت عدد بی بعد EER در شرایط کارکرد دستگاه : در پروژه EER بازدهی چیلر به صورت واقعی می باشد، بهترین عدد آن 8.2 به بالا می باشد.
 نوع و تعداد فن کندانسور و برند تولید کننده آن: فن های کندانسور به صورت معمول بصورت اکسیال می باشد و دلیل آن نیز دبی بالا و هد پایین می باشد. نکته مهم در آن تکنولوژی ایجاد سطح پایین صدا می باشد که بصورت فن های دور متغیر می باشد. برخی از فن ها با ایجاد شیارهای خاصی بر روی لبه های آن باعث افزایش راندمان و کاهش صدا می گردند.
 گاز مبرد مورد استفاده در مدار تبرید و میزان شارژ آن: مایع مبرد در سیکل تبرید بسیار مهم می باشد، دقت کنید که گاز R22 گازی با بازدهی بالا است اما سبز نیست زیرا بسیار برای محیط زیست مضر است، برای چیلر های اسکرو گاز R134 و برای چیلر های اسکرال گاز R410 پیشنهاد می شود.
 سطح صدای دستگاه در فاصله 1 و 10متری : سطح صدای ساطع شده از دستگاه حاصل دو قسمت اصلی و متحرک دستگاه می باشد، کمپرسور و فن های کندانسور، چیدمان و نحوه ی محدود کردن صدای هر قسمت سبب کاهش صدا می گردد، به طور مثال: پوشش کمپرسورها یا دور متغیر ساختن فن های کندانسورها از اقدامات برخی تامین کنندگان می باشد.
 استانداردها و شرایط تولید کویل و فین کندانسور: کویل ها و فین های کندانسور بسیار مهم و در حقیقت قسمت غیر متحرک سیکل تبرید می باشند، کیفیت ساخت آنها و میزان فین در اینچ آنها بسیار مهم می باشد، کمبود آنها سبب کاهش سطح انتقال حرارت کندانسور و کارکرد بیشتر کمپرسور و کاهش محسوس کارایی چیلر می گردد.

 نوع و برند اواپراتور:دستگاه اواپراتور قسمت بسیار مهمی می باشد، زیرا مرز تماسی و انتقال انرژی سیکل تبرید و سیکل هیدرولیک می باشد. اواپراتورهای معمول جهت چیلرهای با تناژ پایین صفحه ای،تناژهای متوسط تا بالا پوسته و لوله و تناژهای بسیار بالا مستغرق می باشد. ایراد اواپراتور صفحه ای امکان تشکیل رسوب، آسیب پذیری بالا و حساسیت بالا می باشد ولی بسیار کوچک و با بازدهی بالا می باشد و اواپراتورهای پوسته و لوله بسیار بزرگتر، نسبت به رسوب گرفتن و کاهش بازدهی مقاوم تر هستند.
 نوع کنترل دستگاه : امروزه سیستم کنترل چیلر دیگر به صورت آنالوگ و رله کنتاکتور قابل قبول نیست. سیستم کنترل یک چیلر می بایست به صورت پی ال سی و از برندهای معتبر تولید کننده کنترلر باشد مانند: کرل و دانفوس که همگی کارکرد مناسب و خوبی در کارکرد دستگاه دارند.
 برند اداوات قدرت تابلو برق: ادوات برق و قدرت یک چیلر از قطعات بسیار مهم و حساس آن هستند، دلیل آن نیز عبور مصرف بسیار زیاد برق توسط کمپرسور دستگاه می باشد. انتخاب برند مناسب فیوزهای قدرت و کنترل تجهیزات می تواند در محافظت از دستگاه شما بسیار موثر باشد.
برندهای معمول و معتبر شامل اشنایدر، هیوندای است که با توجه به تولید تقلبی آنها توسط گارگاه های داخلی و چینی از صحت اصالت آنها اطمینان حاصل کنید.
 نوع کندانسور دستگاه : کندانسور دستگاه مسئول انتقال حرارت از خط تبرید به محیط بیرون می باشد. در تولید آنها نوع های مختلفی وجود دارد که نوع سینوسی تخت قابلیت انتقال حرارت بیشتری نسبت به سایرین دارد.
 پوشش محافظ کندانسور دستگاه: با توجه به محیط کاری پروژه و کارکرد کندانسورها آنها را به صورت محافظت شده در محیط هایی که دارای رطوبت بالا در هوا باشند یا به صورت محافظت نشده در محیط های خشک می سازند. در محیط های دارای شرجی و رطوبت بالا چگالی هوا بالاتر می باشد و پوشش کندانسور توسط پوشش های آبی یا طلایی رنگ سبب محافظت خوردگی مس و آلومینیوم در حضور آب می گردند ولی بازدهی تبادل دمایی کندانسور پایین تر می آید که با در نظر گرفتن چگالی بالاتر هوا قابل صرف نظر می باشد. در محیط های خشک به دلیل پایین بودن رطوبت مس و آلومینوم دچار خوردگی نمی گردند و نیازی به پوشش محافظت کننده نیست.
 نوع شیر انبساط: شیر انبساط قطعه ای بسیار کوچک ولی تاثیر گذار می باشد. شیر انبساط به صورت مکانیکی و الکترونیکی می باشد که نوع الکترونیکی بسیار مفیدتر و قابل اعتماد تر می باشد.
 اعلام نوع شاسی و استراکچر دستگاه: شاسی فیزیکی دستگاه از دو دیدگاه مهم می باشد، اول نحوه ی دسترسی و تعبیه درب و محل بازدید از تجهیزات و راحتی آنها، مثال درب لولایی بسیار کارآمد تر از درب های کشویی می باشد. دوم نوع شاسی کشی دستگاه می باشد که به دو صورت پیچ و مهره ای و جوشی می باشد، به دلیل بسیار زیادی نو پیچ و مهره ای بسیارمعتبرتر و مفیدتر از
نوع جوشی می باشد.
 اعلام  نوع محافظتی ادوات هیدرولیک و تبرید دستگاه: نوع عایق سیکل تبرید و هیدرولیک دستگاه بسیار مهم می باشد و دلیل آن نیز اختلاف دمای بسیار زیاد محیط بیرون و آب سیستم می باشد. بهترین عایق نوع الاستومری می باشد و بهترین حالت آن مصلح آن می باشد.
 ابعاد و وزن نهایی دستگاه: ابعاد دستگاه از نکات مهم آن می باشد قطعا ابعاد کوچکتر بهتر می باشد ولی ابعاد خیلی کوچکتر از سایر برندها، می تواند نشان از ایراد در سطح کندانسور یا نوع و تناژ کمپرسور باشد. وزن چیلرها نیز می بایست به صورت معمول همسان باشد و دلیل آن نیز مساوی بودن مواد سازنده آنها می باشد.
 شرایط تست و اعلام ظرفیت مورد ادعا تامین کننده: بازدهی و ظرفیت واقعی یک دستگاه چیلر می بایست توسط یک آزمایشگاه تعیین ظرفیت با امکانات شبیه سازی محل بهره برداری پروژه تایید گردد و می توان در این ضمینه استانداردهای آنلاین و معتبر یورو ونت اروپا را مورد قبول دانست.

تفاوت مینی چیلر خانگی و مینی چیلر صنعتی

مینی چیلر های آپارتمانی به دلیل اینکه ظرفیت پایین تری دارند و کوچک تر هستند و در واحد های مسکونی از جمله آپارتمان و ویلا و… استفاده می شوند به همین دلیل با مینی چیلر خانگی شناخته می شوند . در حالی که از همین مینی چیلر بسته به ظرفیت مورد نیاز می توان در صنعت استفاده کرد و در واحد های اداری و تجاری قابل استفاده است و تنها استفاده از آن در مناطق مسکونی و یا صنعتی نام آن را تعیین می کند که مینی چیلر خانگی باشد و یا مینی چیلر صنعتی .

تفاوت مینی چیلر و داکت اسپلیت

در این مطلب به طور کامل در مورد تفاوت های مینی چیلر و داکت اسپلیت گفته شده است .

هزینه

هزینه خرید و نصب راه اندازی داکت اسپلیت نسبت به مینی چیلر کمتر است .

تولید صدا

یکی از تفاوت های اصلی بین مینی چیلر و داکت اسپلیت ایجاد صدا در داکت اسپلیت است به طوری که در یونیت داخلی متصل شده به داکت اسپلیت یک فن وجود دارد ، در صورتی که نصب سیستم به درستی انجام نشود ، صدا همراه با لرزش از خود تولید می کند که باعث ناراحتی شده مخصوصا در مکانهای مسکونی که نیاز به آرامش و آسایش است .

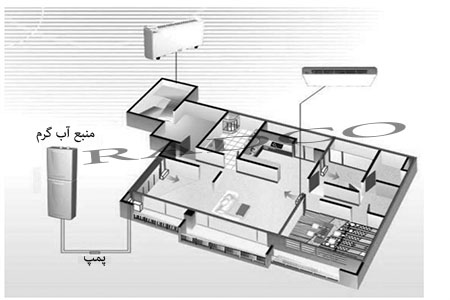

در چه صورتی می توان از مینی چیلر در چهار فصل استفاده کرد ؟

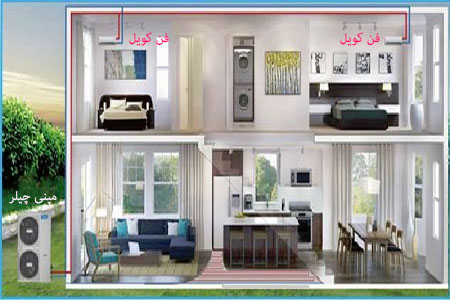

مینی چیلر در فصل تابستان آب سرد تولید شده را توسط پمپ به فن کویل هایی که در ساختمان نصب شده اند هدایت می شود و در فصل زمستان آب گرم تولید شده توسط پکیج به داخل فن کویل ها هدایت می شود . بدین ترتیب با استفاده از مینی چیلر رادکو هوایی بسیار مطبوع هم در فصل تابستان و هم در فصل زمستان در اختیار خواهید داشت .

هزینه مینی چیلر چقدر است ؟

هزینه مینی چیلر بر اساس ظرفیت مورد نیاز که بر اساس متراژفضا ، شرایط جغرافیایی و میزان رطوبت محیط ، تابش خورشید، طبقه چندم بودن ، تعداد نفرات ساکن  و تجهیزات الکتریکی استفاده شده در داخل ساختمان محاسبه می شود علاوه بر ظرفیت فاکتورهایی دیگر که بر قیمت مینی چیلر تاثیر می گذارند قیمت تجهیزات و قطعات اولیه نیز بر قیمت مینی چیلر تاثیر می گذارد.

با توجه به عوامل فوق برای انتخاب یک مینی چیلرمناسب برای محیط مسکونی و یا اداری بهتر است قبل از خرید باکارشناسان ما در شرکت رادکو مشاوره گرفته و پس از بررسی های کلی بهترین میزان ظرفیت ممکن را برای محل مورد نظر خود تهیه نمایید . ولی در کل برای آب و هوایی مانند کرج و تهران  باید برای هر 30 متر مربع حداقل 1 تن تبرید در نظر گرفت. به طور مثال: برای یک واحد مسکونی 150 متری نیاز به مینی چیلر با ظرفیت 5 تن می باشد .

مشخصات فنی مینی چیلر رادکو

استفاده از کمپرسور اسکرال ساخت شرکت دانفوس و کوپلند

طراحی و تولید بدنه و کندانسور و اواپراتور در شرکت رادکو صورت میگیرد.

مبدل حرارتی از نوع صفحه ای یا پوسته و لوله  است

در مینی چیلر شرکت رادکو از گاز  مبرد R22 یا R410  استفاده می شود.

دارای سیستم حفاظتی در هنگام قطعی برق و مشکلات برقی است.

کارکرد بسیار آرام و کم صدا.
