چک‌لیست استعلام هواساز؛ دبی، فشار استاتیک، کویل و فیلتراسیون
برای استعلام هواساز، اعلام یک عدد هوادهی و درخواست قیمت کافی نیست. دو پیشنهاد با دبی یکسان ممکن است در ظرفیت واقعی کویل، توان مصرفی فن، کیفیت فیلتراسیون و امکان تعمیرات اختلاف زیادی داشته باشند. هدف این راهنما تهیه یک بسته فنی مشترک است تا فروشندگان دستگاه را در شرایط یکسان انتخاب کنند و خریدار بتواند تفاوت قیمت را به تفاوت مشخصات ارتباط دهد. خروجی عملی، فرم استعلام و فهرست مدارکی است که باید همراه پیشنهاد دریافت کنید.
این متن برای هواساز آسایشی با کویل آبی نوشته شده است. بیمارستان، اتاق تمیز، فرایند صنعتی و دستگاه تمام‌هوای تازه ممکن است الزامات اختصاصی داشته باشند. برای شناخت آرایش‌ها و کاربردها، ابتدا صفحه هواساز رادکو را ببینید؛ سپس اطلاعات پروژه را در فرم انتهای همین مطلب وارد کنید.
۱. مرز پروژه و شرایط مبنا را مشخص کنید
در ابتدای استعلام، شهر، ارتفاع محل نصب، کاربری، ساعات بهره‌برداری و محل استقرار دستگاه را بنویسید. شرایط طرح تابستان و زمستان و دما و رطوبت مطلوب داخل باید از مدارک مصوب طراحی استخراج شوند. یک عدد ظرفیت بدون این شرایط، مبنای مناسبی برای مقایسه نیست. محل نصب در فضای آزاد نیز باید صریح باشد تا حفاظت بدنه، مسیر دسترسی و شرایط محیطی در پیشنهاد لحاظ شود.
بار ساختمان با ظرفیت اسمی درج‌شده در نام مدل دستگاه یکی نیست. گزارش محاسبات باید نشان دهد بار محسوس و نهان، بار هوای تازه و شرایط هوای ورودی کویل چگونه تعیین شده‌اند. طبق معرفی رسمی نرم‌افزار HAP کریر، گزارش‌های طراحی، داده‌های دبی هوا و انتخاب کویل‌های مرکزی و فن‌ها را جداگانه ارائه می‌کنند. در استعلام نیز همین تفکیک را بخواهید؛ صرف نام یک نرم‌افزار، جای گزارش ورودی‌ها و خروجی‌های قابل کنترل را نمی‌گیرد.
۲. دبی رفت را از هوای تازه جدا بنویسید

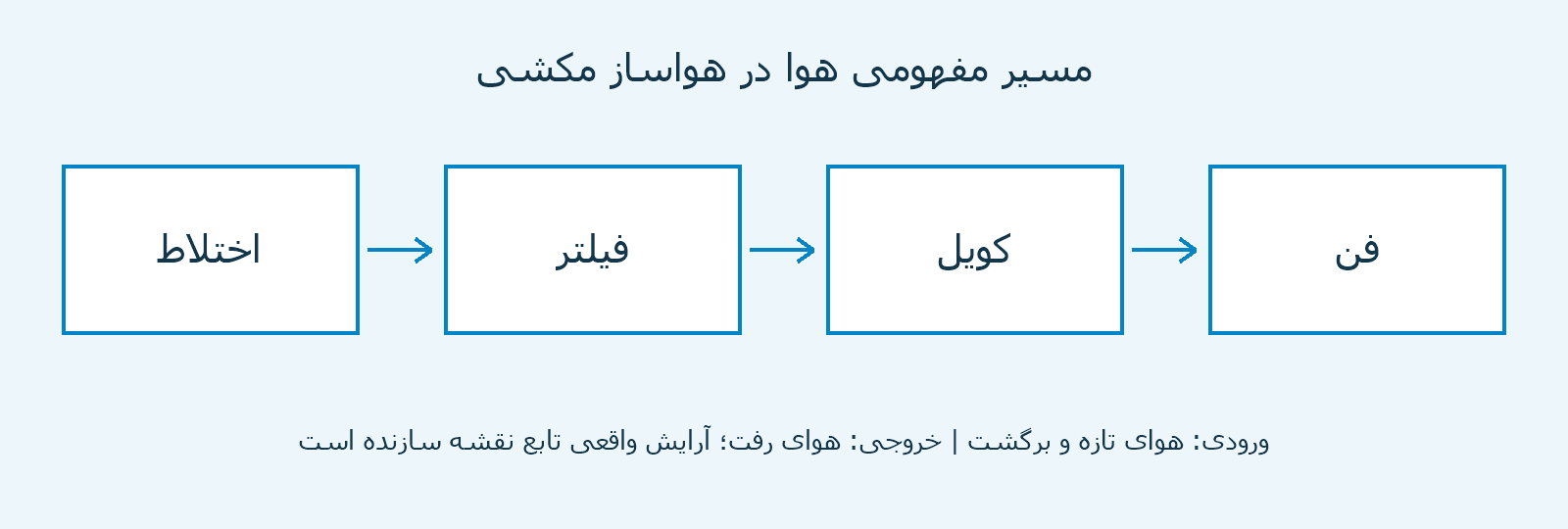

حداقل چهار وضعیت را روشن کنید: دبی هوای رفت، هوای تازه، هوای برگشت و هوای تخلیه. واحد را کنار تمام اعداد بنویسید؛ مثلاً مترمکعب بر ساعت. مشخص کنید دبی اعلامی در شرایط واقعی محل است یا بر مبنای شرایط مرجع. در سیستم حجم متغیر، دبی حداقل و حداکثر و روش کنترل نیز لازم است. بیان درصد هوای تازه بدون اعلام دبی کل و وضعیت بهره‌برداری می‌تواند ابهام ایجاد کند.
برای نمونه آموزشی، اگر دبی رفت ۱۰۰۰۰ و هوای تازه ۲۰۰۰ مترمکعب بر ساعت باشد، سهم حجمی هوای تازه در همان وضعیت ۲۰ درصد است. این محاسبه، تأیید کفایت تهویه نیست؛ مقدار لازم باید براساس کاربری، جمعیت و ضوابط پروژه تعیین شود. همچنین مقدار برگشت قابل استفاده، به تخلیه و تراز فشار ساختمان وابسته است؛ نمی‌توان آن را در هر پروژه بدون بررسی برابر باقی‌مانده دبی رفت فرض کرد.
۳. فشار خارجی و افت داخلی را دوباره حساب نکنید
کنار دبی، فشار استاتیک خارجی موردنیاز را با واحد پاسکال و مرز دقیق محاسبه اعلام کنید. روشن باشد کانال، دریچه، صداگیر یا تجهیز خارج از بدنه در کدام بخش محاسبه شده است. از فروشنده بخواهید افت داخلی کویل، فیلتر و اجزای انتخاب‌شده را جدا ارائه کند و مشخص کند منحنی یا خروجی انتخاب فن بر چه تعریف فشاری تکیه دارد.
در کاتالوگ فنی Blower Coil ترِین، افت کویل، فیلتر و متعلقات در فرایند انتخاب فن بررسی می‌شود. این سند قدیمی برای توضیح روش استفاده شده و اعداد مدل‌های آن مبنای انتخاب دستگاه پروژه نیست. اگر نرم‌افزار سازنده افت یک قطعه را قبلاً منظور کرده باشد، افزودن دوباره همان افت نتیجه را منحرف می‌کند. فشار استاتیک و فشار کل را نیز بدون توجه به تعریف مرزها با هم جمع نکنید.
مدرک انتخاب فن باید دبی، فشار مبنا، دور، توان جذب‌شده و مشخصات موتور را نشان دهد. علاوه بر نقطه طرح، درباره عملکرد در دبی حداقل و وضعیت فیلتر نزدیک زمان تعویض سؤال کنید. افزودن حاشیه فشار دلخواه و سپس انتخاب موتور بزرگ‌تر، جای محاسبه شبکه و کنترل نقطه کار را نمی‌گیرد.
۴. کویل را با شرایط واقعی استعلام کنید
برای کویل سرمایش، دمای خشک و تر یا دما و رطوبت نسبی هوای ورودی، شرایط خروجی موردنیاز، دبی هوا، دمای ورود و خروج آب و نوع سیال را اعلام کنید. در صورت استفاده از گلیکول، نوع و غلظت آن باید معلوم باشد. پیشنهاد فروشنده باید ظرفیت کل و محسوس، دبی سیال و افت فشار سمت آب و هوا را در همین شرایط گزارش کند. «کویل شش‌ردیفه» به‌تنهایی یک مشخصه عملکردی کامل نیست.
برای کویل گرمایش نیز شرایط هوای ورودی و خروجی و دمای سیال را جدا ثبت کنید. اگر تأمین آب سرد هنوز قطعی نشده، انتخاب نهایی کویل را مشروط به تطبیق با مدارک چیلر هواخنک و طراحی مدار آب کنید. تغییر دمای آب یا نوع سیال باید در انتخاب کویل دوباره بررسی شود؛ پذیرش صرف ظرفیت نامی، این هماهنگی را تضمین نمی‌کند.
۵. فیلتر را با استاندارد و افت فشار تعریف کنید
عبارت‌هایی مثل «فیلتر خوب» یا «فیلتر بیمارستانی» برای خرید کافی نیستند. از طراح، رده موردنیاز و استاندارد طبقه‌بندی را بگیرید و از فروشنده مدرک همان فیلتر را درخواست کنید. رده‌های درج‌شده در استانداردهای مختلف را بدون سند آزمون، معادل قطعی فرض نکنید. در کنار رده، ابعاد، تعداد، سرعت عبور مبنا، افت اولیه و حد تعویض پیشنهادی را ثبت کنید.
در قرارداد مشخص شود فن با کدام وضعیت فیلتر انتخاب شده و هشدار گرفتگی چگونه تولید می‌شود. محل دسترسی باید اجازه خروج فیلتر بدون بازکردن تجهیزات مجاور را بدهد. این بخش فقط انتخاب یک قطعه نیست؛ هزینه اقلام مصرفی، امکان تأمین جایگزین و روش سرویس باید در ارزیابی پیشنهاد دیده شود. مقدار نهایی افت مجاز از مدارک همان فیلتر و طراحی دستگاه گرفته می‌شود.
۶. بدنه، صدا و کنترل را به موارد قابل تحویل تبدیل کنید
نقشه ابعادی، سمت اتصالات کویل، جهت بازشدن درها، فضای بیرون‌کشیدن کویل و ابعاد قطعات حمل را پیش از سفارش دریافت کنید. ضخامت پنل به‌تنهایی توصیف کامل کیفیت بدنه نیست؛ مدارک عملکرد موردنیاز پروژه را در استعلام ذکر کنید. سینی درین، محل خروج آب و دسترسی برای نظافت نیز باید در نقشه قابل تشخیص باشند؛ جزئیات سیفون تابع فشار محل اتصال و دستور نصب سازنده است.
برای صدا، بنویسید داده ارائه‌شده توان صوتی است یا فشار صوتی و محل و شرایط ارزیابی چیست. برای کنترل، فهرست نقاط شامل فرمان روشن، تأیید کارکرد، خطای فن، سنجش دما، هشدار فیلتر و وضعیت شیرها را با طراح نهایی کنید. اگر اتصال به BMS لازم است، پروتکل، مسئول تأمین کنترلر و مسئول برنامه‌نویسی و راه‌اندازی را در پیشنهاد جدا بخواهید.
۷. فرم کوتاه قابل ارسال به فروشنده
جدول زیر را با داده‌های تأییدشده پروژه پر کنید. خانه نامشخص را با حدس پر نکنید؛ مقابل آن مسئول تعیین مقدار و موعد پاسخ را بنویسید. تمام فروشندگان باید نسخه یکسان و شماره بازنگری مشخص دریافت کنند.
| گروه | اطلاعات یا مدرک درخواستی |
|---|---|
| پروژه | کاربری، شهر، ارتفاع، محل نصب، شرایط داخل و خارج |
| هوا | دبی رفت و تازه، واحد، حداقل و حداکثر، روش کنترل |
| فشار | فشار خارجی، مرز محاسبه، افت‌های داخلی و وضعیت فیلتر |
| کویل | شرایط هوا و سیال، ظرفیت کل و محسوس، افت آب و هوا |
| فن و برق | خروجی انتخاب، دور، توان جذب‌شده، موتور و برق ورودی |
| فیلتر | رده و استاندارد، افت اولیه، حد تعویض و مدرک محصول |
| تحویل | نقشه، نقاط کنترل، دستور نصب، برنامه آزمون و موارد خارج از تعهد |
۸. پیشنهادها را چگونه مقایسه کنیم؟

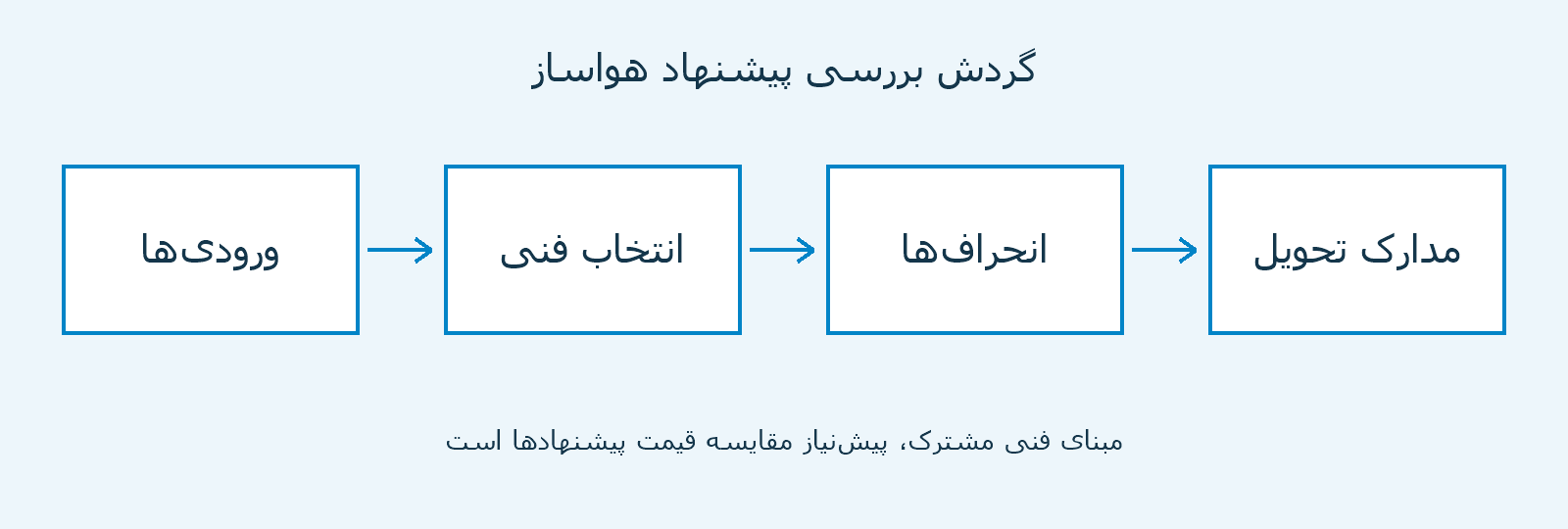

ابتدا پیشنهادها را از نظر انطباق با داده‌های مبنا بررسی کنید. سپس اختلاف‌ها را در یک جدول با ستون‌های «خواسته پروژه»، «پیشنهاد»، «انحراف» و «مدرک» بنویسید. پیشنهاد ارزان‌تر با ظرفیت تأییدنشده یا اقلام حذف‌شده، هنوز قابل مقایسه مالی نیست. قیمت تجهیزات جانبی، کنترل، حمل، راه‌اندازی و مدارک تحویل باید در یک مرز تجاری مشترک دیده شود.
خروجی این بررسی، فهرست کوتاه ابهام‌های قابل پاسخ است: کدام داده تغییر کرده، کدام مدرک کم است و چه کسی باید آن را تأیید کند؟ انتخاب نهایی زمانی انجام شود که شرایط انتخاب، نقشه نصب و حدود تعهد روشن باشند. با این روش، استعلام هواساز از یک درخواست قیمت مبهم به سندی تبدیل می‌شود که مهندس، خریدار و فروشنده بتوانند درباره همان مشخصات گفتگو کنند.
