انتخاب فن‌کویل با ظرفیت محسوس و نهان؛ چرا فقط CFM کافی نیست؟
برای انتخاب فن‌کویل، عبارت «دستگاه ۶۰۰ CFM» یک مشخصه هوادهی است؛ هنوز نمی‌گوید دستگاه در شرایط پروژه چه مقدار گرما و رطوبت از هوا می‌گیرد. اگر استعلام تنها بر اساس متراژ یا هوادهی نوشته شود، دو پیشنهاد ظاهراً یکسان ممکن است در ظرفیت محسوس، صدای کارکرد و نیاز آبی تفاوت داشته باشند. این راهنما روش تبدیل محاسبات بار به یک برگه انتخاب قابل بررسی را توضیح می‌دهد. برای شناخت انواع دستگاه و گزینه‌های خرید، ابتدا راهنمای انتخاب و قیمت فن‌کویل را ببینید؛ تمرکز این مقاله بر کنترل فنی پیشنهاد است.
۱. سه ظرفیت را از یکدیگر جدا کنید
ظرفیت محسوس با تغییر دمای خشک هوا ارتباط دارد؛ ظرفیت نهان به برداشت رطوبت مربوط است. ظرفیت کل مجموع این دو است. نسبت ظرفیت محسوس به کل را SHR می‌نامند. این نسبت را باید همراه نقطه کار تفسیر کرد، نه به‌عنوان یک عدد ثابت برای تمام وضعیت‌های بهره‌برداری. همچنین بار اتاق و بار کویل الزاماً یکسان نیستند: سهم هوای تازه و گرمای فن باید در مرز محاسبات مشخص شود. راهنمای گزارش اجزای سیستم در Trane تفکیک ظرفیت‌ها و اثر گرمای فن بر دمای خروجی را نشان می‌دهد.
پیشنهاد اجرایی ما این است که برای هر اتاق سه خانه مستقل در شیت استعلام باز کنید: بار محسوس، بار نهان و بار کل. کنار آن بنویسید بار مربوط به «فضا» است یا «کویل». مسئول محاسبات باید سهم بارهایی را که در تجهیز مرکزی جبران می‌شوند مشخص کند. جمع زدن دوباره یک بار، همان‌قدر تصمیم خرید را منحرف می‌کند که حذف کردن آن.
۲. مبنای انتخاب را قبل از دریافت قیمت قفل کنید
نام اتاق، شهر، ارتفاع، ساعت استفاده، تعداد افراد و شرایط مطلوب داخل را ثبت کنید. سپس دمای خشک و تر هوای ورودی کویل، دمای ورود و خروج آب، دبی آب، دور فن و فشار استاتیک خارجی مورد نیاز را به فروشنده بدهید. اگر رطوبت نسبی به‌جای دمای تر ارائه می‌شود، دمای خشک همراه آن ضروری است. برای آب حاوی ضدیخ، نوع و غلظت سیال نیز باید در انتخاب لحاظ شود.
در داده‌برگ رسمی Carrier 42WM ظرفیت کل و محسوس، هوادهی، سرعت فن، افت فشار آب و داده‌های صوتی جداگانه گزارش شده‌اند. استفاده از این ساختار برای خواندن کاتالوگ مفید است؛ این سند قدیمی، مبنای تأیید موجودی یا انتخاب مدل روز نیست. برای سفارش واقعی، برگه انتخاب معتبر همان مدل و همان شرایط پروژه را دریافت کنید.
۳. مثال: ظرفیت کل مناسب، ظرفیت محسوس ناکافی

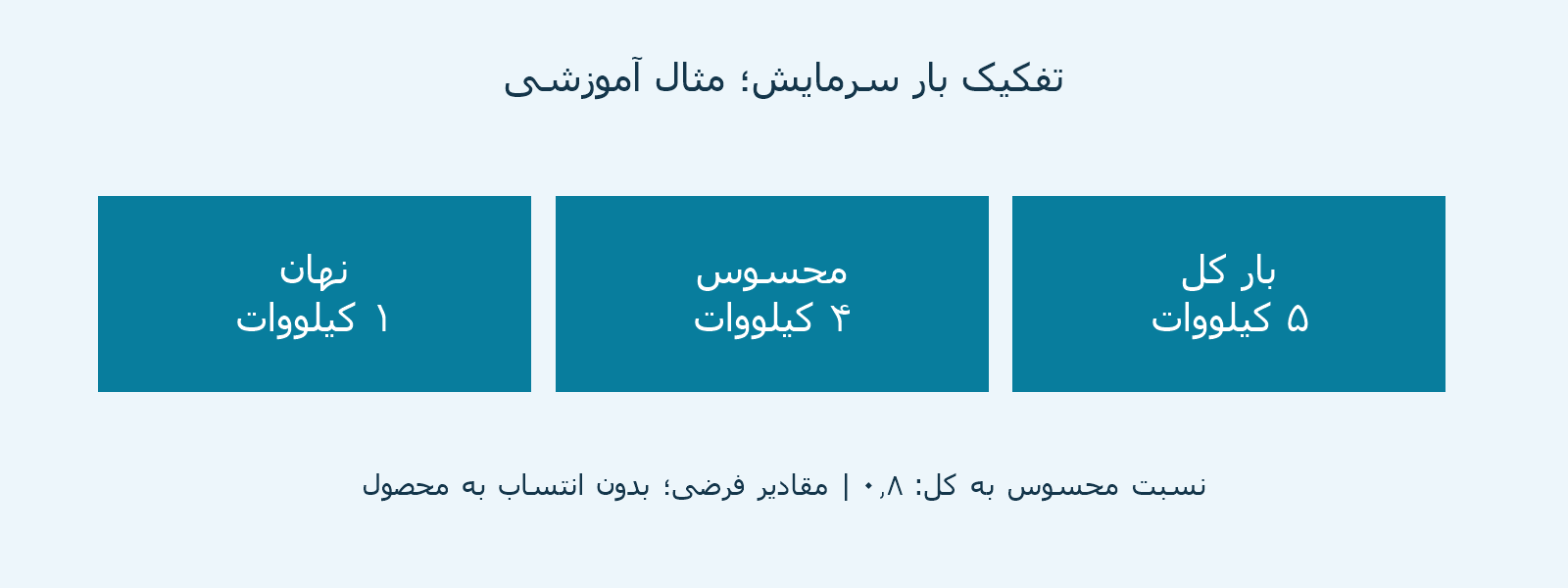

فرض کنید بار کویل پس از تعیین سهم تهویه، ۵ کیلووات کل و ۴ کیلووات محسوس است؛ بنابراین بار نهان ۱ کیلووات و SHR مورد نیاز در این نقطه ۰٫۸ است. جدول زیر کاملاً آموزشی است و هیچ‌یک از اعداد به برند یا دستگاه واقعی نسبت داده نمی‌شود. فرض کرده‌ایم همه ظرفیت‌ها در شرایط ورودی، دور فن و مبنای خالص یا ناخالص یکسان ارائه شده‌اند.
| شاخص | نیاز پروژه | پیشنهاد الف | پیشنهاد ب |
|---|---|---|---|
| کل، کیلووات | ۵٫۰ | ۵٫۳ | ۵٫۲ |
| محسوس، کیلووات | ۴٫۰ | ۳٫۷ | ۴٫۱ |
| نهان، کیلووات | ۱٫۰ | ۱٫۶ | ۱٫۱ |
| نتیجه غربال اولیه | هر دو مؤلفه لازم‌اند | کسری محسوس | قابل بررسی بیشتر |
پیشنهاد الف با وجود ظرفیت کل بالاتر، در این مثال ۰٫۳ کیلووات کسری محسوس دارد. پیشنهاد ب از غربال ظرفیت می‌گذرد، اما هنوز صدای کارکرد، فشار فن، کنترل و نصب آن تأیید نشده است. این مقایسه، غربال اولیه در نقطه طراحی است؛ تضمین کنترل رطوبت در بار جزئی نیست. از فروشنده بخواهید هر تغییر دور یا دمای آب را با برگه انتخاب جدید پاسخ دهد، نه با افزودن یک درصد تجربی به ظرفیت.
۴. CFM چه چیزی را کنترل می‌کند؟
برای یک کنترل تقریبی محسوس، رابطه Q = ρ × cp × V × ΔT به کار می‌رود. اگر چگالی هوا را ۱٫۲ کیلوگرم بر مترمکعب، گرمای ویژه را ۱٫۰۰۶ کیلوژول بر کیلوگرم کلوین و اختلاف دمای رفت و اتاق را ۱۰ درجه فرض کنیم، جبران ۴ کیلووات محسوس حدود ۰٫۳۳۱ مترمکعب بر ثانیه، یعنی ۱۱۹۳ مترمکعب بر ساعت یا حدود ۷۰۲ CFM هوا می‌خواهد. این نتیجه تابع فرض‌هاست؛ جای انتخاب کویل و محاسبات رطوبت را نمی‌گیرد.
Trane در توضیح محاسبه هوادهی TRACE نشان می‌دهد که زمان اوج بار فضا و زمان اوج بار کویل می‌توانند مبنای متفاوتی برای گزارش هوا ایجاد کنند. بنابراین هنگام اختلاف دو گزارش، ابتدا مرز بار، زمان اوج و دمای هوای رفت را تطبیق دهید. برچسب CFM بدون این اطلاعات، معیار کافی برای پذیرش دستگاه نیست.
۵. دور فن، فشار و صدا را هم‌زمان بخوانید
برای فن‌کویل کانالی، مسیر کانال، دریچه و متعلقات باید در فشار خارجی انتخاب دیده شود. جدول‌های Carrier 42CT داده‌های عملکرد را در فشارهای خارجی متفاوت ارائه می‌کنند. نمی‌توان هوادهی در یک فشار را کنار ظرفیت یا صدای مربوط به فشار دیگری گذاشت و آن را یک انتخاب واحد نامید. توان صوتی و فشار صوتی نیز دو کمیت متفاوت‌اند؛ شرایط اعلام صدا باید همراه عدد آن دریافت شود.
در فرم مقایسه، یک ردیف برای «دور انتخاب مبنا» و ردیف دیگری برای «دور مورد انتظار در بهره‌برداری معمول» بگذارید. اگر پیشنهاد فقط در دور زیاد پاسخ‌گوست، از تأمین‌کننده داده همان دور را بخواهید. انتخاب دور متوسط یک الزام همگانی نیست؛ تصمیم باید با معیار صوتی پروژه و ظرفیت مورد نیاز سازگار باشد. هر عدد بدون شرایط، در ستون توضیحات با عنوان «نیازمند تکمیل» ثبت شود.
۶. آب، کنترل و هوای تازه را از استعلام حذف نکنید
برای کنترل تقریبی سمت آب، با فرض آب خالص و گرمای ویژه ۴٫۱۸ کیلوژول بر کیلوگرم کلوین، انتقال ۵ کیلووات با اختلاف دمای ۵ درجه به حدود ۰٫۲۳۹ کیلوگرم بر ثانیه آب نیاز دارد؛ با فرض چگالی ۱۰۰۰، تقریباً ۰٫۸۶ مترمکعب بر ساعت. این تراز انرژی، افت فشار کویل یا سایز شیر را تعیین نمی‌کند. برای آن‌ها داده انتخاب و طراحی شبکه لازم است.
راهنمای فن‌کویل چهارلوله در Trane کنترل خروجی با تغییر جریان هوا، جریان آب یا هر دو را شرح می‌دهد. در استعلام بنویسید فرمان ترموستات چگونه به فن و شیر منتقل می‌شود و مسئول تأمین هر جزء کیست. همچنین مشخص کنید هوای تازه از کدام تجهیز می‌آید و مسئول کنترل رطوبت آن کدام بخش است. برای بررسی تجهیز مرکزی مرتبط، صفحه هواساز رادکو را ببینید؛ گردش هوای اتاق به‌تنهایی سند تأمین هوای تازه نیست.

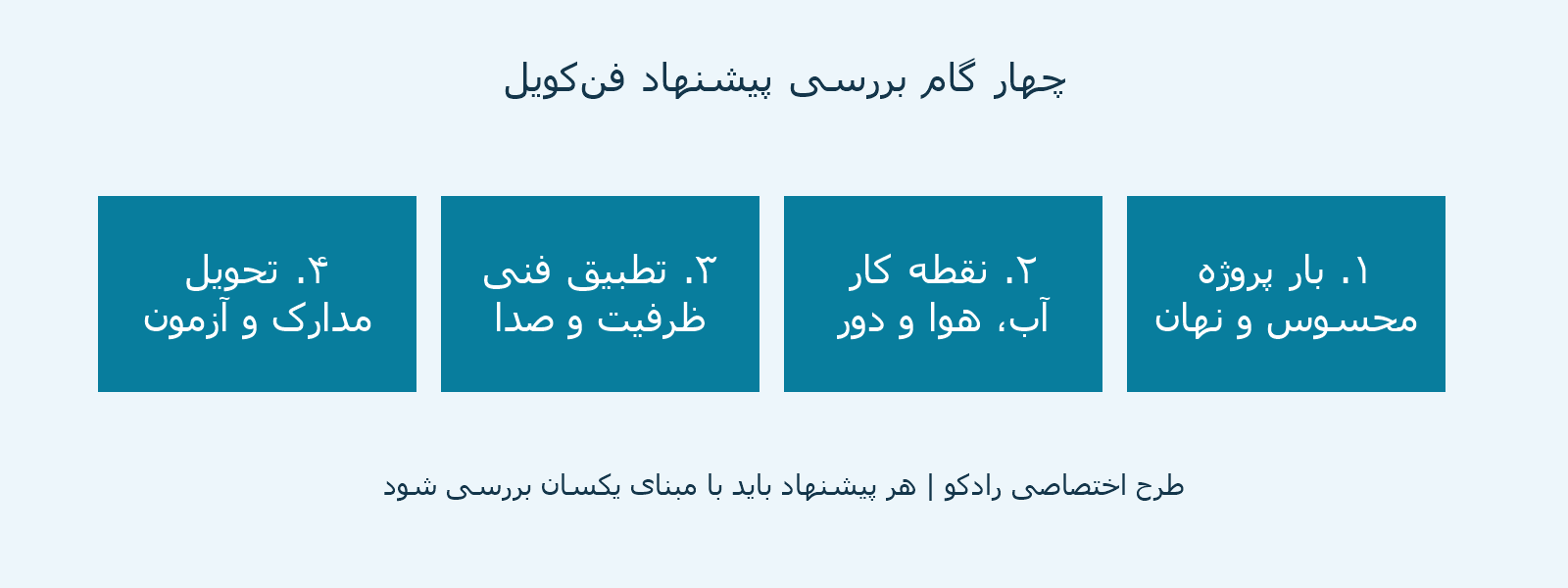

۷. فرم اجرایی تحویل به تأمین‌کننده
- کد فضا، تعداد دستگاه و بار کل و محسوس تأییدشده را درج کنید.
- شرایط ورودی هوا و آب، نوع سیال، دبی و فشار خارجی را یکسان بنویسید.
- مدل دقیق، دور فن، ظرفیت‌های کل و محسوس و مبنای خالص یا ناخالص را درخواست کنید.
- افت فشار آب، توان برق و داده صوتی با شرایط اندازه‌گیری را دریافت کنید.
- جهت اتصال، فضای سرویس، ابعاد، مسیر درین و نقشه نصب سازنده را تطبیق دهید.
- شیر، عملگر، ترموستات و حدود مسئولیت نصب و راه‌اندازی را مشخص کنید.
- هر انحراف پیشنهاد از استعلام را پیش از مقایسه مالی به تأیید طراح برسانید.
در زمان تحویل، جدولی با ستون‌های «مقدار طراحی»، «مقدار برگه انتخاب»، «مقدار اندازه‌گیری‌شده»، «شرایط آزمون» و «نتیجه» آماده کنید. حدود پذیرش را طراح پیش از آزمون تعیین کند. ثبت یک دمای خروجی بدون دمای ورودی، دور فن و وضعیت آب برای تأیید ظرفیت کافی نیست. نتیجه این روش باید یک انتخاب قابل پیگیری باشد که مسئول خرید، طراح و راه‌انداز درباره مبنای آن توافق دارند.
پرسش‌های رایج انتخاب فن‌کویل
آیا می‌توان از روی متراژ سفارش داد؟
متراژ برای تخمین ابتدایی مفید است؛ برای سفارش نهایی، بار و شرایط انتخاب لازم است. دو اتاق هم‌اندازه با شیشه، نفرات و برنامه استفاده متفاوت، الزاماً انتخاب یکسانی ندارند.
آیا ظرفیت کل بزرگ‌تر همیشه بهتر است؟
خیر؛ مثال این مقاله نشان داد که ظرفیت محسوس ممکن است کافی نباشد. انتخاب نهایی باید ظرفیت‌ها، شرایط صوتی و رفتار کنترل را با هم بررسی کند. برای استعلام، شیت بار و مشخصات آب پروژه را همراه درخواست ارسال کنید.
