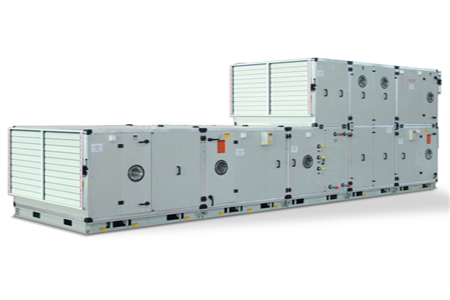

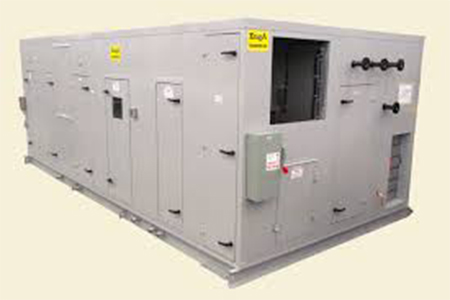

هواساز

در تعریف هواساز(Air handling unit )با نام اختصاری AHU می توان گفت یک مجموعه ای از تجهیزات که متشکل از یک یا چند فن و سایر تجهیزات لازم برای انجام یک یا چند کار در گردش ، تمیز کردن ، گرم کردن ، خنک کردن ، مرطوب کردن ، رطوبت زدایی و ادقام کردن هوا  … نام برد .اگرچه بسیاری از تکنولوژی های بکار رفته در دستگاه هواساز برای دهه ها بدون تغییر باقی مانده است ، تعدادی از تجهیزات به کار رفته در هواساز جدید هستند و در صورت استفاده به جا از آنها اثر مهمی در تهویه مطبوع خواهند داشت .

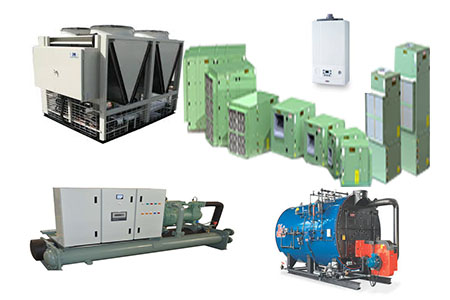

آب گرم و یا آب سردی که در کویل های هواساز جریان می یابد توسط بویلر یا پگیج(گرم کردن آب ) و توسط چیلر (سرد کردن آب)یا مینی چیلر تامین می شود .و در تابستان آب سرد و در زمستان آب گرم در کویل ها جاری می شود .

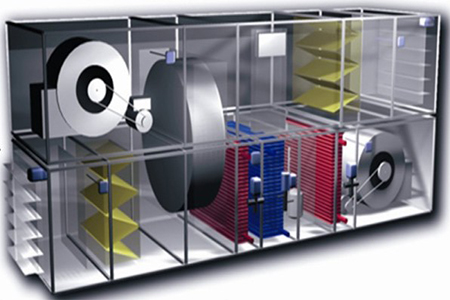

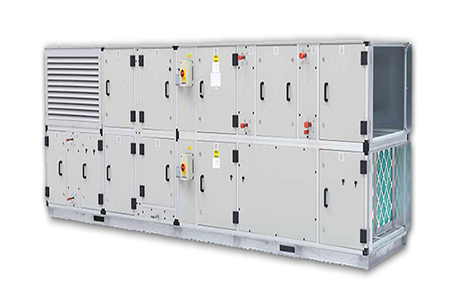

هواساز عمدتا دارای اجزایی شامل : استراکچر ، بدنه ، فن ، الکتروموتور ، فیلترهای هوا ، کویل های سرمایشی و گرمایشی ، افشانک های رطوبت زنی ، دمپرهای هوای ورودی و خروجی و هوای برگشتی و تجهیزات کنترلی می باشد.

مطالعه بیشتر:

• هواساز|قیمت هواساز |خرید هواساز| انواع هواساز
• نکات مهم انتخاب و خرید انواع داکت اسپلیت

AHU  برای کنترل پارامترهای زیر از فضا استفاده می شود :

• درجه حرارت
• رطوبت
• حرکت هوا
• پاکیزگی هوا

هوا ساز ها معمولا در زیر زمین ، پشت بام یا کف ساختمان قرار دارند . برخی از ساختمان ها مخصوصا ساختمان های بلند مرتبه فقط یک هواساز بزرگ دارند که معمولا در سقف قرار دارند . و هوای کل ساختمان را تامین می کنند .

هدف هوا ساز چیست ؟

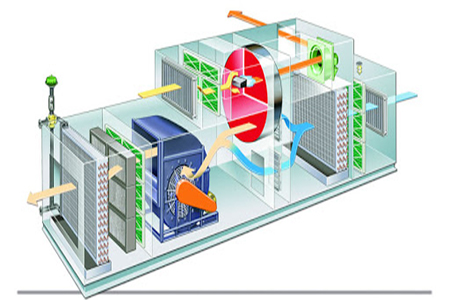

هواساز هوا را کنترل می کند و همچنین هوا را در داخل ساختمان توزیع می کند . هواساز ها هوای تازه را از محیط خارج می گیرند و آن را تمیز می کنند ، گرم می کنند یا خنک می کنند ، ممکن است آن را مرطوب کنند و سپس از طریق مجاری اطراف به مناطقی که از پیش تعیین شده در داخل ساختمان منتقل کنند .

اکثر واحدها دارای مجرای اضافی هستند تا هوای کثیف استفاده شده را از اتاق بیرون آورده و به AHU برگردانند ، و از طریق فن به جو باز می گردد. و ممکن است برخی از این هوای برگشتی دوباره به هوای تازه تبدیل شود تا باعث صرفه جویی در مصرف انرژی شود.برخی از اجزای واحد های هواساز بدنه محفظه ای که شامل تمام اجزای AHU است معمولا از فلز ساخته شده و برای جلوگیری از خوردگی رنگ آمیزی می شوند .

در قسمت هایی که فن ها و سیم پیچ ها قرار دارند .از کف پلی اورتان یا PU برای عایق بندی آنها استفاده می شود . در صورت تراکم آب از ظرف تخلیه نیز به عنوان احتیاط استفاده می شود .فن از فن گریز از مرکز برای گردش هوا به قسمتهای مختلف موجود در ساختمان استفاده می شود .

مطالعه بیشتر:

اواپراتور چیست؟

انواع کمپرسور؟

شیرآلات صنعت تهویه و تبرید

انواع متداول از فن موجود در هواساز

• فن عقب شیب دار

• فن منحنی عقب

• فن منحنی رو به جلو

• فن ایرفویل

انتخاب نوع فن به حجم هوا و فشار استاتیکی مورد نیاز سیستم بستگی دارد. معمولا طراح سیستم برای  انتخاب نوع فن از یک نرم افزار تخصصی استفاده می کند .

به منظور کاهش اثر لرزش بر روی صفحه ،موتور و فن معمولا بر روی آنها عایق لرزش نصب می شوند.

کویل خنک کننده

کویل خنک کننده برای خنک سازی و رطوبت زدایی هوا استفاده می شود . هر دو کویل خنک کننده DX (انبساط مستقیم) و کویل خنک کننده CW (آب سرد) برای استفاده در دسترس هستند که به طراحی سیستم بستگی دارد .

این کویل ها در ردیف هایی بافاصله مختلف قرار گرفته اند . در طراحی این کویل ها از پره های آلومینیومی و لوله های مسی استفاده می شود.

فیلترها

فیلتر ها برای حذف ذرات و آلاینده هایی که در اندازه های مختلف در هوا هستند مورد استفاده قرار می گیرد . نوع فیلتر هوای مورد استفاده در هواساز بستگی به کاربرد سیستم دارد .

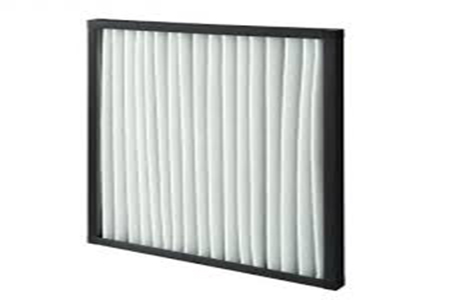

فیلتر پانل

فیلتر پانل به شکل تخت و مستطیل است و حداقل فیلتراسیون با بازده پایین را ارائه می دهد که برای صنعت تهویه مطبوع قابل قبول است .

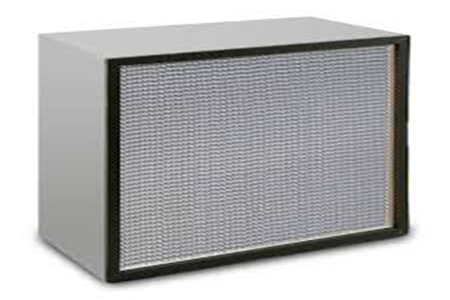

فیلتر HEPA

فیلتر HEPA بسیار کارآمد است و قادر است تا حداکثر 99.97% بازده ، ذرات ریز و باکتری های منتقل شده از هوا را خارج کند . از این فیلتر ها برای اتاق هایی که باید بسیار تمیز باشند استفاده می شود. مانند : اتاق های عمل

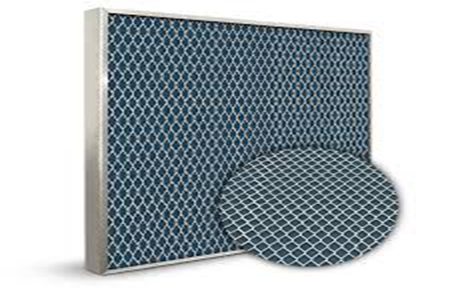

فیلتر الکتروستاتیک

فیلتر الکتروستاتیک برای حذف ذرات از هوا با استفاده از الکترودهای بسیاری تشکیل شده که هوا را یونیزه می کنند ، استفاده می شود .

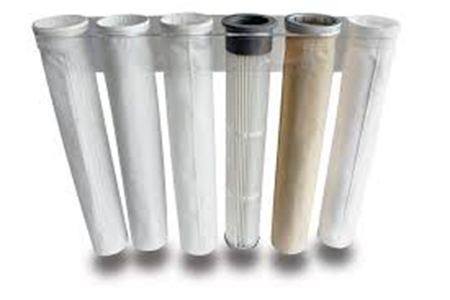

فیلتر Bag

این فیلتر قادر به حذف ذرات گرد و غبار است و پس از استفاده دور ریخته می شود.

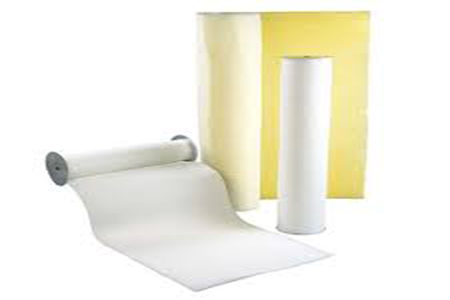

فیلتر رولی (roll Filter)

فیلتر رولی (roll Filter) برای فیلتر سازی با سرعت بالا استفاده می شود .

مطالعه بیشتر:

• فن کویل | قیمت فن کویل | خرید فن کویل
• خرید مینی چیلر |قیمت مینی چیلر|مینی چیلر خانگی
• داکت اسپلیت |قیمت داکت اسپلیت|خرید داکت اسپلیت

رطوبت سازها

در طول زمستان ، میزان رطوبت هوا می تواند کم باشد از این رو باعث ناراحتی ساکنان می شود . رطوبت هوا با استفاده از مرطوب کننده ها افزایش می یابد .

رطوبت سازهای متداول

Spray type

دارای هدر و نازل های اسپری است که با فشار آب را می پاشد .

Steam Pan Type

دارای یک ظرف و یک سیم پیچ گرمایشی برای گرم کردن آب ظرف است . تبخیر آب ناشی از گرم شدن باعث افزایش سطح رطوبت هوای اطراف می شود .

Steam Grid Type

دارای سوراخهای ریزی بر روی لوله برای توزیع بخار موجود در آن است . در این حالت ، آبی که برای تولید بخار قابل تامین به شبکه گرم می شود ، برای جلوگیری از تخلیه بوی بد در اتاق ، مطبوع می شود .

مطالعه بیشتر:

• خرید چیلر تراکمی هوا خنک

• طرز کار چیلر تراکمی آب خنک چگونه است؟ اجزا تشکیل دهنده چیلر تراکمی آب خنک – نوع و برند کمپرسور چیلر های تهویه مطبوع شرکت رادکو برای تناژهای مختلف
• مواد مصرفی و اتصالات سیستم های تهویه مطبوع

محفظه مخلوط هوا

این باکس دارای ورودی هوایی است که به میراگرها متصل است . مکانی است که هوای خارج و هوای برگشت با هم مخلوط می شوند تا نسبت صحیح هوا برای توزیع به فضای تهویه مطبوع فراهم شود .

هواساز هایژنیک

از هواساز های هایژنیک در مکانهایی استفاده می شود که تمیز بودن و بهداشتی بسیار اهمیت دارد و شرایط بسیار بالای بهداشتی باید در آنجا لحاظ شود مانند اتاق های عمل ، اتاقهای تمیز ، صنایع غذایی ، دارویی و شیمیایی که به شرایط استریل حساسی نیاز دارند .

مزایای استفاده از هوا ساز هایژنیک

•   تمیز بودن

• طراحی فشرده

•   ایمنی

• بهره وری انرژی

• کنترل دما و رطوبت اتاق

•   بازدهی بالا

• تولید شده از فولاد زد زنگ

از هواساز هایژنیک در بیمارستان ها ،آزمایشگاه ها ، صنعت داروسازی و برنامه های مشابه که نیاز به محیطی استریل دارند و بسته به نیاز تهویه ، گرمایش ، خنک کننده و فیلتراسیون استفاده می شود .و هوای تامین شده را کنترل می کند تا در شرایط سخت آب و هوایی با ایجاد محیطی برای ارتقا سطح بهداشت کمک کند و مانع رشد و گسترش باکتری ها می شود .

تفاوت بین هواساز منظم و هواساز هایژنیک

•  اجزای بهداشتی و سطوح صاف برای جلوگیری از رطوبت و ایجاد میکروارگانیسم ها  ساختار و پوشش که به استاندارد های محیط زیست احترام می گذارد
•  کارایی بالاتر در فیلتراسیون
• فناوری کاهش میکروارگانیسم ها

در نتیجه ، AHU  بهداشتی را می توان در منطقه کنترل شده نصب کرد تا مدیریت بهتری بر پاکیزگی محیط داشته باشد و هوای مطبوع تولید کند .

مطالعه بیشتر:

• سیستم vrf چیست؟
• تجهیزات و لوازم کنترل و اندازه گیری
• برج خنک کننده چیست؟
• کندانسور چیست؟

قیمت دستگاه هواساز

قیمت دستگاه های هواساز صنعتی و ساختمانی بر اساس معیار هایی از جمله ظرفیت هوادهی آپشن ها و تکنولوژی به کار رفته در آن جنس صفحات نوع فیلتر و… تعیین می شود  .

هوا ساز یک باکس بزرگ است که فیلتر ،رطوبت زدا ،رطوبت زن ، کویل سرد و گرم ، محفظه مخلوط هوا ، فن ها همگی در آن قرار می گیرند و نوع همگی آنها بر قیمت و کارایی هوا ساز تاثیر می گذارد .

آپشن هایی که بر قیمت هواساز تاثیر می گذارند

1- رطوبت زدا یا رطوبت زن

در کارهایی که نیاز به رطوبت زدایی و یا رطوبت زنی باشد این آپشن می تواند به هواساز اضافه شود که در این صورت بر قیمت آن نیز تاثیر خواهد داشت . رطوبت زن رطوبت زن وسیله ای است برای تنظیم میزان رطوبت محیطی که معمولا در فضاهای صنعتی مانند سالن های پرورش قارچ و مرغداری و مراکز خرید و لابی هتل ها و غیره به خصوص در مناطق گرمسیری و دارای اب و هوای خشک استفاده می شود .

تاثیر رطوبت بر شرایط کاری صنعتی و آسایش و سلامت افراد عملکرد بسیاری از تجهیزات و سیستم های صنعتی و کاربری های خاص صنعتی تحت تاثیر رطوبت محیطی می باشد.

کنترل رطوبت محیط در کاربری های خاص نظیر سالن های پرورش قارچ ، سالن های نگهداری میوه و سبزیجات ، پرورش طیور و جوجه کشی ، گلخانه ها ، پرورش گیاهان و… بسیار حائز اهمیت می باشد . بالا بودن رطوبت سبب افزایش زنگ زدگی قطعات و تجهیزات فلزی می شود و پایین بودن رطوبت میزان شکندگی آنها را افزایش می دهد . به همین دلیل کنترل رطوبت محیط امری ضروری به شمار می رود .

در زمستان به دلیل خشکی محیط پوست خشک شده و خارش و ترک خوردگی رخ می دهد . نبودن رطوبت موجب چنین مشکلاتی می شود . و از طرف دیگر وجود رطوبت بالا موجب می شود دمای بدن بالا رفته و فرد احساس گرمای بیشتری کند و همچنین موجب تنگی نفس و بی تعادلی می شود . وجود رطوبت 40% الی 60% موجب آرامش انسان می شود.

2- فن های اتصال مستقیم به موتور الکتریکی Direct drive fan

در این سیستم ها ، فن به طور مستقیم به شفت موتور الکتریکی کوپل می شود و معمولا در موتور آن از تکنولوژی دور متغیر (اینورتر) یا همان VFD استفاده می شود .فرکانس امکان کنترل بهتر سرعت فن را فراهم می کند زیرا در حال حاضر می توان بر اساس شرایط بار مورد نیاز از یک فن کل از سرعت فن از فوق العاده کم تا فوق العاده بالا استفاده کرد . این فناوری امکان استفاده بهتر از انرژی را فراهم کرده و هم زمان با مصرف انرژی سبز کمک می کند.

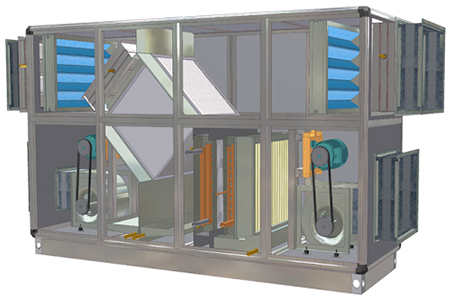

3- سیستم بازیافت انرژی

این سیستم بر مبنای تبادل حرارت هوا کار می کند به این صورت که هوای برگشتی و خارج شده از محیط داخل ساختمان را با هوای تازه (هوای تازه ورود به هواساز) تبادل حرارت کرده و دمای هوای تازه به دمای محیط داخل ساختمان نزدیک تر می شود .این روش علاوه بر ساده بودن بر کاهش مصرف انرژی نیز بسیار موثر است .

4- تشعشه UV

این تکنولوژی رشد قارچ ها ، باکتری ها و جلبک ها را بر روی کویل ها و مناطقی که رطوبت دارند کاهش می دهد . این کار کمک می کند که کویل ها رسوب نگیرند و انتقال حرارت به خوبی میسر شود و به افزایش کیفیت هوا بسیار کمک می کند. از این تکنولوژی در مناطق حساس مانند بیمارستان می توان استفاده کرد.قطعات پلاستیکی موجود در هواساز نباید در معرض این اشعه قرار بگیرند.

5- هواساز هایژنیک

6-هواساز ساختمانی باشد یا صنعتی

ویژگی های هواساز

• انعطاف پذیر بودن هواساز با محیطی که می خواهد در آن نصب شود در مدل های عمودی یا افقی

• کاربرد زیاد هواساز در محیط های مختلف مانند: هتل ها، آپارتمان ها ، کارخانه ها ، مراکز خرید ، ورزشگاه های سرپوشیده ، باشگاه ها ، ساختمان های اداری ، بیمارستان ها ، مدارس و…

• طراحی مدولار و نصب راحت

• طراحی فشرد و وزن کم

• دارای صدا بسیار کم

• طراحی کویل چندگانه

• آلیاژ اواپراتور خنک کننده یا کویل نوع DX با استفاده از کنسانتره مستقیم از راه دور·         ر

• اندمان انتقال حرارت بالا

• ظاهر زیبا ، مقاومت در برابر خوردگی

قیمت هوا ساز صنعتی

هواساز های صنعتی به دلیل قدرت بالا و استفاده تجهیزات بیشتر قیمت بالاتریدارند .

قبل ازانتخاب و سفارش هواساز باید نکات زیر را مد نظر قرار دهید

• مقدار سرمایش و گرمایش مور نیاز ساختمان
• افقی یا عمودی بودن هواساز
• ابعاد و موقعیت نصب دستگاه هواساز
• تعداد ردیف ها ، قطر ، جنس و سطح حرارتی کویل های سرمایشی و گرمایشی هواساز

این نکات را در نظر بگیرید و لطفا جهت کسب اطلاعات بیشتر و انتخاب مناسب ترین دستگاه برای پروژه خود و نیز استعلام قیمت آنها با مهندسان ما تماس بگیرید. کارشناسان شرکت مهندسی و بازرگانی راهبرد انرژی درفک (رادکو) آماده ارائه هر گونه مشاوره و راهنمایی به شما عزیزان می باشد.
