انواع سایت گلاس(SIGHT GLASS)،محل نصب و کاربرد سایت گلاس ،مشخصات فنی سایت گلاس کستل و سایت گلاس دانفوس

سایت گلاس(Sight Glass)(کستل،دانفوس)

از سایت گلاس برای نشان دادن مقدار مبرد و میزان رطوبت درون سیستم استفاده می گردد. جهت بررسی داخل سیستم، گرفتگی های صافی ها و فیلتر ها، سطح مایع مبرد، حرکت سیال، رنگ و میزان شفافیت سیال و نیز رطوبت موجود در سیستم از سایت گلاس ها استفاده می شود. در تمامی تجهیزات مربوط به تهویه مطبوع و سردخانه در مسیر عبور مبرد و روغن کمپرسور در امتداد لوله های انتقال دهنده و یا بر روی مخزن ذخیره روغن (کارتل)، وسایل خاصی برای نمایش کیفیت سیال به اسم سایت گلس یا شیشه نمایش (sight glass) نصب می گردد.

قیمت سایت گلاس -راهنمای انتخاب و خرید سایت گلاس کستل

محل قرارگیری سایت گلاس  (Sight Glass)

سایت گلاس در یک سیکل تبرید در خط مایع قبل ازشیر انبساط و بعد از هر وسیله جانبی دیگر خط مایع، نصب می شود. این دستگاه از یک لنز شیشه ای که درون رینگ فلزی قرار دارد، ساخته شده و از نشت مبرد جلوگیری می کند.

قرار گیری سایت گلاس - انواع سایت گلاس(SIGHT GLASS)،محل نصب و کاربرد سایت گلاس ،مشخصات فنی سایت گلاس کستل و سایت گلاس دانفوس

سایت گلاس در یک سیکل تبرید در خط مایع قبل از شیر انبساط و بعد از هر وسیله جانبی دیگر خط مایع، نصب می شود. این دستگاه از یک لنز شیشه ای که درون رینگ فلزی قرار دارد، ساخته شده و از نشت مبرد جلوگیری می کند.

مطالعه بیشتر:

سیستم های تهویه مطبوع/قیمت چیلر و خرید چیلر تراکمی هوا خنک و آب خنک

فروش انواع چیلر در البرز، تهران و دیگر مناطق کشور توسط شرکت رادکو

نحوه کار سایت گلاس (Sight Glass)

اگر سیستم تبرید بدرستی کار کند ، مایع مبرد موجود در آن به صورت ستونی پیوسته از مایع دیده می شود. اگر رطوبت در سیستم وجود داشته باشد با تغییر رنگ ماده ای که در وسط سایت گلاس نصب شده است ، وجود رطوبت تشخیص داده خواهد شد.

رنگ سبز نشان دهنده عدم وجود رطوبت و رنگ زرد نشان دهنده وجود رطوبت می باشد. هم چنین می توان با استفاده از این ابزار، رنگ سیال را در قسمت های مختلف خط با هم مقایسه کرد. رطوبت از طریق وکیوم ناقص به داخل سیستم نفوذ می کند. در سیستم های سالم و بدون مشکل مایع مبرد به صورت ستونی پیوسته از مایع به صورت شفاف و بدون کف دیده می شود. چنان چه مبرد به صورت کف آلود و حباب دار باشد نشان دهنده این است که سیستم مشکل دارد که از علل مرتبط با این مشکل می توان موارد زیر را نام برد :

  • شارژ ناقص مبرد یا نشتی در سیستم است.
  • ایجاد افت فشار بیش از حد در فیلتر ( گرفتگی فیلتر یا هر گرفتی در سیستم در مسیر مایع )
  • وجود مشکل در( کندانسور ( ناشی از مشکل در فن، کمبود آب در کندانسور آبی، خرابی پمپ برج، مشکل در فن برج، مسدود شدن بین فین ها و غیره است
  • پایین بودن سابکولد و افت فشار مایع ( ناشی از طولانی بودن بیش از حد خط مایع، گرفتگی فیلتر درایر، کوچک بودن قطر لوله خط مایع، خرابی شیر برقی و غیره است
  • گرم شدن اطراف خط مایع

مطالعه بیشتر:

چیلر چیست ؟ساختمان چیلر تراکمی واجزای تشکیل دهنده چیلر تراکمی

تشریح انواع فن کویل، ساختار و طرز کار فن کویل

انواع سایت گلاس

سایت گلاس از نظر نوع نمایشگر رویت جریان در انواع مختلفی طراحی و تولید می شوند که دو نوع عمده آن ها عبارتند از :

(sight glass window) و  (sight flow indicator) که نوع اول برای نصب روی مخازن و تانک ها بوده و نوع دوم نمایشگر رویت جریان می باشد و جهت تعبیه درون خط به کار می رود که خود به دو نوع تمام دید ( 360 درجه دور تا دور) و دید از درون نمایشگر جریان (دارای دو نوع یک طرف دید و دو طرف دید می باشد)، تقسیم می شود.

در کاربردهای خاص برای نتیجه گیری بهتر و همچنین مشاهده و تشخیص جهت حرکت سیالات خیلی بی رنگ و شفاف،در داخل سایت گلاس از تجهیزات خاصی مانند نمایشگر مکانیکی درون این ابزار تعبیه شده که از انواع این نمایش ها می توان به integral spout ، figer ، ball ، propeller و flapper اشاره کرد.

کاربرد سایت گلاس و مزایا سایت گلاس (Sight Glass)



  • تشخیص مشکل در خط مایع مبرد مانند گرفتگی در فیلتر ها، صافی ها و غیره
  • بررسی وضعیت و رنگ مایع در قسمت های مختلف خط مایع، سایت گلاس امکان مشاهده میزان مایع و بخار را فراهم می کند
  • در خطوط بخار، با استفاده از سایت گلاس ها امکان تشخیص سیال مایع شده و در ادامه اقدام برای بر طرف کردن آن وجود دارد
  • با استفاده از این ابزار هنگام تمیزکاری و شستشوی خطوط متوجه باقیمانده و مواد خارجی غیر معمول می شوند و با استفاده از سایت گلاس می توان میزان باقی مانده رسوب و مواد اضافی را مشاهده و تمیز کاری را تا زمان تخلیه کامل ادامه داد.
  • در دستگاه هایی که دارای مخزن روغن می باشند و روغن در آنها پمپاژ می گردد، از طریق سایت گلاس می توان میزان روغن و همچنین تمیز و کثیف بودن آن را مشاهده کرد.رنگ روغن، اتمام روغن و وضعیت آن قابل تشخیص است.
  • امکان بررسی و مشاهده میزان مخلوط شدن مواد جامد (مانند رزین، مواد غذایی و غیره) موجود در برخی خطوط و نیز تعیین مسیر حرکت جریان سیال وجود دارد (در برخی سایت گلاس ها از rotor یا پروانه ( (impeller استفاده می شود که کمک به تشخیص جهت جریان سیال و شدت آن می کند. سایت گلاس های شامل روتور یا پروانه قابلیت نصب در خطوط افقی و عمودی را دارند و در صورتی به کار می روند که دبی سیال پایین نباشد تا بتواند پروانه را به حرکت در بیاورد.

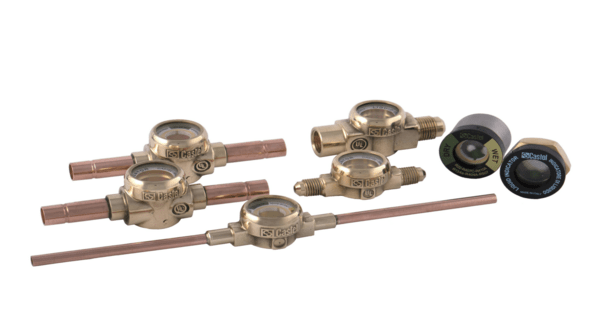

سایت گلاس کستل:(Castel Sight Glass)

به عنوان مثال سایت گلاس  شرکت کستل دارای  13 مدل اصلی بوده و برحسب کد قطعه معرفی می شوند.

نوع اتصال سایز کد قطعه
مهره ای 1/4″ 3710/22
جوشی 1/2″- ODS 3740/4
مهره ای 5/8” 3750/55
جوشی 1.3/8”-35mm-ODM 3770/11
مهره ای 1.5/8” 3770/13
جوشی 2.1/8” -ODM 3771/17
مهره ای 3/8” 3910/33
مهره ای 1/2″ 3910/44
مهره ای 5/8” 3910/55
جوشی 3/8”-ODS 3940/3
جوشی 5/8”-16mm-ODS 3940/5
جوشی 7/8”-22mm-ODS 3940/7
جوشی 1.1/8”-ODS 3940/9



ویژگی های سایت گلاس کستل (Castel Sight Glass)



  • محدوده دمای مجاز مبرد 110 تا 30-
  • قابلیت کاربرد درسیستم های تبرید تجاری، صنعتی که با مبردهای زیر کار می کنند. R134a, R404A, R407C,R410A,R507 R22
  • رینگ با محافظ صفحه ای از جنس فولاد
  • سیل گسکت خارجی از جنس لاستیک کلوروپرن
  • کلاهک رینگ از جنس پلی استر الاستومر
  • بدنه از جنس برنج نورد گرم سری  EN 12420 – CW 617N
  • اتصال جوشی از جنس مس EN12735-1-Cu-DHP
  • قابلیت تشخیص سریع و ایمن شرایط مبرد از نظر منظم بودن جریان ، میزان رطوبت و برگشت روغن کمپرسور به کارتر
  • حاوی حسگر رطوبت که به هنگام وجود رطوبت در سیستم رنگ آن از سبز به زرد تغییر می یابد.
  • جهت تشخیص اولیه و چشمی از طریق سایت گلاس می توان به مشکل سیستم پی برد:
  • اگر تغییر رنگی در قسمت میانی سایت گلاس ( از سبز به زرد ) مشاهده شد وجود رطوبت را نشان می دهد. اگر مبرد حباب دارد و کف آلود شد این نیز نشان دهنده مشکل در سیستم است

رنگ سبز: سیستم در حالت نرمال کار می کند.

رنگ سبز فسفری: سیستم مشکل دارد.

رنگ زرد: فیلتر رطوبت گیر می بایست تعویض شود.

جدول میزان رطوبت در مبرد بر حسب p.p.m برای سایت گلاس کستل

مبرد رنگ
R507 R410A R407C R404A R134a R22
<30 <30 <30 <30 <75 <60 سبز
30 30 30 30 75 60 سبز فسفری
>30 >30 >30 >30 >75 >60 زرد

 انواع مبرد ، کاربرد مبرد و  مشخصات فنی مبردها

جدول مشخصات فنی سایت گلاس کستل ( Castel Sight Glass)

وزن (گرم) ابعاد (mm) ماکزیمم فشار مجاز مبرد(Bar) نوع اتصال کد قطعه
جوشی مهره ای نحوه اتصال
Ch L H1 H
130 12 71.5 22 28.5 45 1/4″ Male

Male

3710/22
200 117 26 38.5 1/2″- ODS جوشی 3740/4
300 24 84 31.5 46 1.3/8”-35mm-ODM 5/8” Male

Female

3750/55
300 160 41.5 35 1.3/8”-35mm-ODM جوشی 3770/11
480 170 45 1.5/8” جوشی 3770/13
300 160 41.5 2.1/8” -ODM جوشی 3771/17
150 17 77.5 17.5 26.5 45 3/8” Male

Male

3910/33
210 22 81.5 18.5 30 1/2″ Male

Male

3910/44
195 24 89.5 21.5 34 5/8” Male

Male

3910/55
190 117 21.5 34 3/8”-ODS جوشی 3940/3
195 131 21.5 34 5/8”-16mm-ODS جوشی 3940/5
310 151 23.5 37.5 7/8”-22mm-ODS جوشی 3940/7
540 186 26 43.5 1.1/8”-ODS جوشی 3940/9

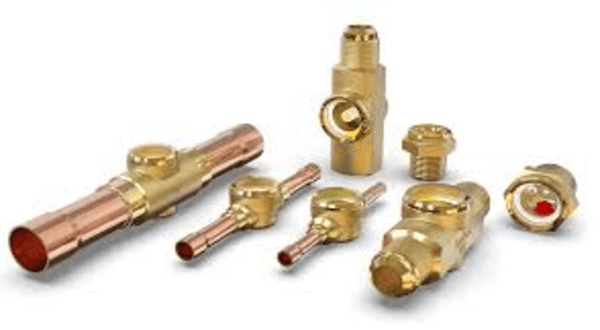

سایت گلاس دانفوس:(Danfoss Sight Glass)

یکی دیگر از محصولات تولید شده شرکت دانفوس سایت گلاس است که برای کاربرد های فشار پایین و حداکثر ( PS / MWP = 35 bar / 508 psig) این شرکت سایت گلاس مدل های ,SGRN،SGR،SGN،SG را تولید می کند این سایت گلاس ها برای مبردهای غیر قابل اشتعال HFC و روغن های معدنی مانند HCFC و با اتصال مهره ای، جوشی، فیس سیل یا ساکت و با یا بدون نشانگر رطوبت تولید می گردد.

خصوصیات و مشخصات فنی انواع سایت گلاس فشار پایین دانفوس:

سایت گلاس SG و SGR  (بدون نشانگر):

  • سایت گلاس SG و SGR، بدون نشانگر رطوبت، به طور عمده برای نشان دادن وضعیت مبرد در خط مایع یا جریان روغن خط برگشت از جدا کننده روغن استفاده می گردد.
  • سابکولینگ ناکافی را نشان می دهد کمبود مبرد را نشان می دهد
  • سطح مایع در گیرنده را نشان می دهد
  •  سطح روغن را در کمپرسور نشان می دهد
  •   نوع اتصال سایت گلاس SG  بصورت جوشی ،مهره ای و  نوع فیس سیل (fase seal) تولید می گردد
  • نوع اتصال سایت گلاس SGR  بصورت سوکتی می باشد
  • سایت گلاس های SG برای کاربردهایی که روغن معدنی مانند HCFC روانکار  است طراحی شده اند.
  • سایت گلاس SG برای کاربردهایی با مبرد غیرقابل اشتعال مانند HFC   طراحی شده اند.

سایت گلاس SGN / SGRN (با نشانگر نوع N):

•سایت گلاس  SGN و SGRN مجهز به سنسورهای حساسی هستند که با توجه به میزان رطوبت موجود در مبرد یک رنگ را منعکس می کند
• سابکولینگ ناکافی را نشان می دهد
• کمبود مبرد را نشان می دهد
• دارای پنجره مشاهده بزرگ برای دید بهتر که شناسایی دقیق سیستم را فراهم می کند
• تعیین سطح مایع و روغن توسط توپ شناور آسان است

  • نوع اتصال سایت گلاس SGN اتصال جوشی ،مهره ای و  نوع فیس سیل (fase seal) می باشد
  • سایت گلاس SGRN   با اتصال سوکتی تولید می گردد

محدوده فشار و دما انواع سایت گلاس دانفوس:

دمای محیط: -50 – 80 درجه سانتیگراد / -58 – 175 درجه فارنهایت
حداکثر فشار کاری (PS / MWP: 35 bar / 500 psig)
روغن مبرد: تمام روغنهای معدنی و روغنهای استر (روانکار)

نکاتی که قبل از انتخاب سایت گلاس با نمایشگر رطوبت  باید در نظر گرفته شود:

  •  نوع مبرد
  • قابلیت حل شدن مبرد در آب
  • توجه داشته باشید که روغن پلی استر (روانکار) برای مبرد غیر قابل اشتعال است به عنوان مثال مبردهای  R134a ، R404A ، R407C با آب در یک هیدرولیز واکنش نشان می دهند و تولید اسید و الکل می نماید
  • میزان توصیه شده رطوبت برای زمانی که از کمپرسور هرمتیک استفاده می گردد معمولاً بین 30 تا 75 ppm ،است زیرا این کمپرسورها فقط رطوبت بسیار کم را تحمل می کنند در حالی که نیمه هرمتیک و کمپرسورهای دیگر بطور معمول رطوبت بیشتری را در مبرد تحمل می کنند.
  • سایت گلاس SG با نشانگر برای کاربرد خط روغن مناسب نیست

جدول میزان رطوبت در مبرد بر حسب p.p.m برای سایت گلاس دانفوس

SGN / SGRN for R22, R134a, R404A, R407C, R507, R407A, R407F, R448A, R449A, R450A, R452A, R513A

Moisture content ppm = parts per million
SGN / SGRN
Media temperature 25 °C / 77 °F Media temperature 43 °C / 109 °F
Green / dry Intermed. color Yellow / wet Green / dry Intermed. color Yellow / wet
R22 < 30 30 – 120 > 120 < 50 50 – 200 > 200
R134a < 30 30 – 100 > 100 < 45 45 – 170 > 170
R404A < 20 20 – 70 > 70 < 25 25 – 100 > 100
R407C < 30 30 – 140 > 140 < 60 60 – 225 > 225
R507 < 15 15 – 60 > 60 < 30 30 – 110 > 110
R407A < 29 29 – 115 > 115 < 48 48 – 192 > 192
R407F < 30 30 – 168 >168 < 60 60 – 240 > 240
R448A < 28 28 – 110 > 110 < 70 70 – 227 > 227
R449A < 29 29 – 105 > 105 < 53 53 – 200 > 200
R450A < 23 23 – 148 > 148 < 46 46 – 245 > 245
R452A < 20 20 – 79 > 79 < 30 30 – 143 > 143
R513A < 22 22 – 75 > 75 < 22 22 – 123 > 123

لطفا جهت کسب اطلاعات بیشتر و انتخاب مناسب ترین دستگاه برای پروژه خود و نیز استعلام قیمت آنها با مهندسان ما تماس بگیرید. کارشناسان شرکت مهندسی و بازرگانی راهبرد انرژی درفک (رادکو) آماده ارائه هر گونه مشاوره تخصصی در این زمینه می‌باشند.
