طرز کار سرد خانه آمونیاکی

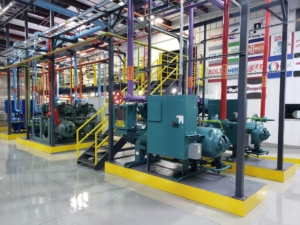

در سیستم های آمونیاکی که بر خلاف سیستم های فریونی است از یک موتورخانه مرکزی تشکیل شده است که تمامی اجزاء به غیر از اواپراتور در آن قرار می گیرد. شکل زیر فلو دیاگرام یک موتورخانه سیکل تبرید تراکمی آمونیاکی دو مرحله ای را نشان می دهد. هدف اصلی در موتورخانه ، رساندن دمای سپراتور به دمای طراحی می باشد. هرگاه دمای سپراتور فشار متناظر با دمای اشباع از دمای طراحیش بیشتر باشد کنترلر آن RT1Al در می باشد و نیز دمای یکی از سالنها بیشتر از دمای تنظیم شده در کنترلر سالن باشد
یعنی نیاز به برودت داشته باشد و همچنین هیچ آلارم و خطایی که ذکر گردید در کمپرسور نباشد ، کمپرسور روشن گردیده و فشار دمای اشباع سپراتور را پایین می آورد در این لحظه پمپ آمونیاک ، مایع را به سمت اواپراتور ها پمپ می کند و با کارکردن این سیستم دمای سالن پایین می آید. در موتورخانه نشان داده شده  دمای سپراتور دما پایین ۴۰ – درجه سانتیگراد که معادل با فشار ۷۱۷/۰ بار مطلق و مخزن اینترکولر یا سپراتور دمای میانی با دمای ۱۰- درجه سانتیگراد که معادل با فشار ۹/۲ بار مطلق می باشد. اگر فشار سپراتور دما پایین از ۷۱۷/۰ بار مطلق بیشتر شود ونیز یکی از سالن هایی که تغذیه اواپراتور آن دمای ۴۰ – درجه سانتیگراد است نیاز به برودت داشته باشد ، کمپرسور دما پایین روشن شده و از سپراتور ۴۰ – درجه مکش می کند و به سپراتور ۱۰- تخلیه می کند در این لحظه فشار مخزن ۱۰- درجه بیشتر از ۹/۲ بار مطلق می شود و باید کمپرسور مربوط به آن روشن گردد در نتیجه کمپرسور دمای میانی روشن شده و از مخزن ۱۰- مکش می کند و به کندانسور تخلیه می کند. کنترلر روشن یا خاموش شدن کندانسور کنترلر آن RT5Al  می باشد روی ۵/۱۳ بار مطلق مطابق ۳۵ درجه سانتیگراد دمای کندانسینگ تنظیم می گردد که با رسیدن فشار به بیش از ۵/۱۳ بار مطلق ابتدا پمپ آب کندانسور و بعد از چند لحظه فن اول و سپس فن دوم روشن می گردد و فشار کندانسینگ را نزدیک ۵/۱۳ بار نگه می دارد به همین ترتیب اگر فشار کندانسینگ فشار تخلیه کمپرسور دمای میانی کمتر از ۵/۱۳ شد فن ها و پمپ آب خاموش می گردد. در حین کارکرد کمپرسور اگر مایع مبرد از لول کنترل پایینی در سپراتور ۱۰- درجه سانتیگراد کمتر شود شیر برقی خط تغذیه باز می شود و مایع از رسیور به سمت سپراتور به دلیل اختلاف فشار مابین آن ها جاری می شود. در خط تغذیه مایع از یک شیر کاهش فشار مانند شیر فشار شکن در سیستم های فریونی استفاده می شود که فشار مایع در رسیور را به فشار سپراتور دمای میانی تقلیل می دهد. نحوه ی تغذیه سپراتور دمای پایین ۴۰- درجه سانتیگراد نیز درست مانند سپراتور دمای میانی ۱۰- درجه سانتیگراد می باشد با این تفاوت که محل تأمین مایع مبرد از سپراتور دمای میانی می باشد. پمپ آمونیاک با توجه با شرکت سازنده آن باید اختلاف فشاری حدود ۲ بار را تأمین نماید چنانچه اختلاف فشار از این حد کمتر باشد باید کنترلر اختلاف فشار سیگنال قطع پمپ را به تابلو برق بدهد در این صورت باید پمپ تا موقعی که این اختلاف فشار را تأمین نکرده ، به صورت مداوم چند دقیقه حدود ۳ دقیقه کار کند و چند دقیقه حدود ۳ دقیقه کار نکند. همچنین برای اینکه اختلاف فشار بیش از ۲ بار که توسط پمپ تأمین می شود در سیستم ایجاد اخلال نکند یک مسیر بای پس بین خط رفت و برگشت وجود دارد که یک شیر کنترلی روی آن نصب می شود و تا زمانیکه اختلاف فشار بین این دو خط از حدود ۲ بار بیشتر نشود اجازه عبور مایع را از این مسیر نمی دهد.
