انواع فن کویل :
فن کوئل، دستگاهی است که از طریق پرتاب باد بوسیله بلوور و عبور آن از کوئل آبگرم و آب سرد سرمایش و گرمایش محیط را تامین می کند. آب سرد در این سیستم از یک دستگاه مرکزی (چیلر) تامین شده و آب گرم میتواند از موتور خانه مرکزی و یا دستگاه های مستقل مانند پکیج گرمایشی تامین شود.
انواع فن کویل به روش های مختلفی دسته بندی می شوند که مهمترین آنها عبارتند از :
1. انواع فن کویل از نظر روکار یا توکار بودن
به فن کویل های سقفی توکار، داکت فن کویل کانالی نیز گفته می شود که اجزای آن و کانال های تامین و توزیع هوا به صورت توکار و درون قسمتی از سقف (معمولا قسمت ورودی هر اتاق یا سالن) جاسازی می شوند و انواع روکار آن به صورت دیواری و زمینی موجود هستند .مزیت فن کویل سقفی تو کار این است که خلاف نوع کاستی سقفی (که به سقف کاذب جهت مخفی کردن اجزا و کانال ها نیاز دارد)، به سقف کاذب نیاز ندارد و اجزا و کانال های آن در قسمتی از سقف (معمولا قسمت های پرت و بدون استفاده مانند قسمت ورودی هر اتاق یا سالن ) همانند شکل زیر جاسازی و نصب می گردد.
با استفاده از ترموستات کنترلی نصب شده در هر اتاق یا هر قسمت از ساختمان و نیز روشن و خاموش شدن فن، مقدار دمای حرارتی و برودتی تنظیم می شود.
مطالعه بیشتر:
- فن کویل | قیمت فن کویل | خرید فن کویل
- هواساز|قیمت هواساز |خرید هواساز| انواع هواساز
- نکات مهم انتخاب و خرید انواع داکت اسپلیت
2. انواع فن کویل از نظر نحوه تامین هوای تازه
از نظر تامین هوای تازه به دو صورت مورد استفاده قرار می گیرند.
الف) اگر فن کویل فقط به عنوان گرمایش و سرمایش مورد استفاده قرار بگیرد، باید هوای تازه توسط سیستم هواساز مرکزی تامین شود. در این صورت هواساز از طریق یک کانال،هوای تازه را پس از فیلتر کردن(و نیز در صورت نیاز تنظیم رطوبت آن) وارد ساختمان کرده و آن را توزیع می کند. معمولا در ساختمان هایی که از سیستم فن کویل در آن استفاده می شود، هواساز هوای تازه را فقط وارد راهروها و راه پله های موجود در ساختمان می کند تا ضمن تامین اکسیژن کافی در ساختمان، دمای این قسمت ها را نیز به دمای اتاق ها و سالن ها نزدیک کند.
در شکل زیر یک هواساز که معمولا روی بام ساختمان نصب می شود به همراه اجزای داخلی آن و کانال های ورود و خروج هوا از آن نشان داده شده است . هواساز ها دستگاه های با ابعاد نسبتا بزرگی هستند که وظیفه تامین هوای تازه، سرد یا گرم کردن آن، فیلتراسیون و در برخی موارد تنظیم رطوبت هوا را بر عهده دارند. نکته این است که هوا ساز نیز مانند فن کویل دارای کویل آب سرد و کویل آب گرم است و این آب سرد و گرم از طریق چیلر(یا مینی چیلر) و بویلر موتورخانه (یا پکیج گاز سوز) تامین می شود.
ب) اگر فن کویل علاوه بر سرمایش و گرمایش، هوای تازه مورد نیاز را نیز تامین کند، دیگر به هوا ساز مرکزی و تجهیزات آن نیاز نبوده و هوای تازه از طریق دریچه پشت فن کویل و توسط فن به درون محیط کشیده می شود. در این حالت کانال های توزیع کننده هوا از یک طرف به هوای آزاد بیرون از ساختمان راه دارن تا بتوانند هوای تازه را (پس از عبور دادن از فن کویل) وارد ساختمان کنند و از طرف دیگر به اتاق ها و سالن ها ، مزیت این روش حذف دستگاه هواساز مرکزی است ولی این روش به خوبی روش هواساز نمی تواند هوای تازه را فیلتر کند . در ضمن اگر به تنظیم دقیق رطوبت نیاز باشد،بایستی حداقل از یک هواساز درون ساختمان استفاده کرد.
معمولا برای تامین هوای تازه ، روش اول(استفاده از دستگاه هواساز) به کار می رود.
مطالعه بیشتر:
تجهیزات و لوازم کنترل و اندازه گیری
داکت اسپلیت |قیمت داکت اسپلیت|خرید داکت اسپلیت
3. انواع فن کویل از نظر دو لوله ای یا چهار لوله ای
در نوع دو لوله ای ،یک لوله برای ورود جریان آب سرد یا گرم و یک لوله برای خروج آن است. در نوع چهار لوله ای یک لوله مخصوص ورود آب سرد و یک لوله مخصوص ورود آب گرم و دو لوله دیگر برای خروج آنهاست. مزیت چهار لوله ای اینست که اگر در یک ساختمان با تعداد زیادی فن کویل، تعدادی از واحد ها به سرمایش و تعدادی به گرمایش (به طور همزمان با هم) نیاز داشته باشند، نوع چهار لوله ای این نیاز همزمان را به خوبی تامیت می کند ولی نوع دو لوله ای نمی تواند زیرا در تمامی دستگاه ها به طور همزمان یا آب سرد جاری است یا آب گرم (در ایران به علت پایین تر بودن قیمت نوع دو لوله ای نسبت به چهار لوله ای، نوع دو لوله ای کاربرد بیشتری دارد.)
مطالعه بیشتر:
4. انواع فن کویل از نظر شکل ظاهری و محل نصب

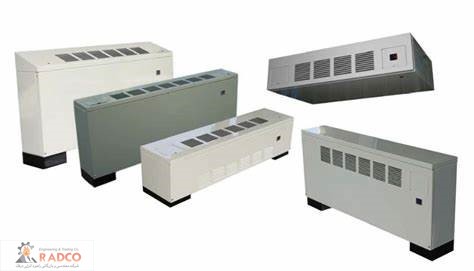

1.4. فن کویل زمینی
نوع زمینی به دو صورت کلی بالا زن و روبرو زن و معمولا در ظرفیت های هوادهی بین 200 تا 1000 فوت مکعب بر دقیقه (CFM) ساخته می شوند.
مطالعه بیشتر:
- خرید چیلر تراکمی هوا خنک
- طرز کار چیلر تراکمی آب خنک چگونه است؟ اجزا تشکیل دهنده چیلر تراکمی آب خنک – نوع و برند کمپرسور چیلر های تهویه مطبوع شرکت رادکو برای تناژهای مختلف

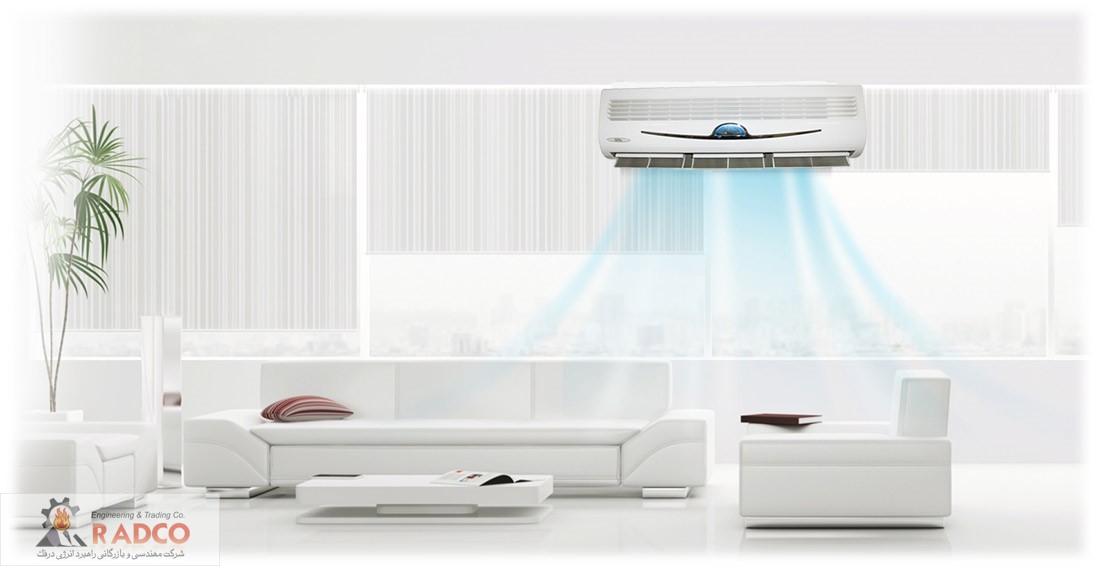

2.4. فن کویل دیواری
نوع دیواری معمولا به صورت روبرو زن و با ظرفیت هوادهی بین 200 تا 800 فوت مکعب بر دقیقه (CFM) ساخته می شوند.
مطالعه بیشتر:

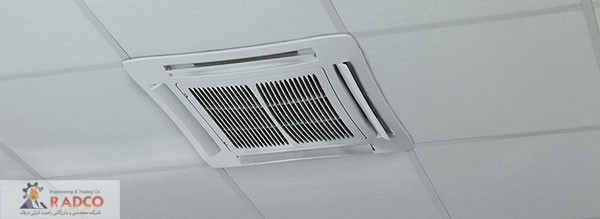

3.4. فن کویل کاستی
نوع کاستی معمولا زیر سقف کاذب نصب شده و فقط دریچه هوای خروجی آن دیده می شود و در مدل های مختلف یک، دو و چهار طرفه و با ظرفیت هوادهی بین 200 تا 1200 فوت مکعب بر دقیقه (CFM) ساخته می شوند. معمولا از این نوع فقط در ساختمان هایی که دارای سقف کاذب هستند استفاده می شود تا تنها دریچه های آن در معرض دید قرار بگیرد.(همانند شکل زیر)

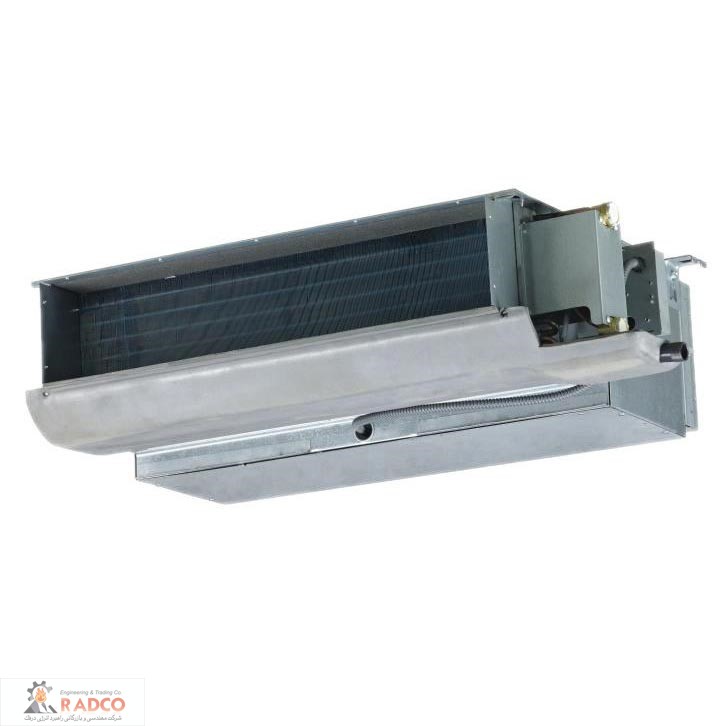

4.4. داکت فن کویل یا فن کویل کانالی یا همان نوع سقفی تو کار
معمولا در ظرفیت هوادهی بین 300 تا 2200 فوت مکعب بر دقیقه (FCM) ساخته می شوند و به سه شکل داکت فن کویل توکار سقفی، روکار سقفی و روکار ایستاده دیواری موجود است . نوع تو کار آن نسبت به رو کار کم صدا تر است و کاربرد بیشتری دارد.
مطالعه بیشتر:
تشریح ساختار و طرز کار فن کویل
فن کویل دستگاهی است که از یک مبدل حرارتی (کویل) سرمایشی و گرمایشی و یک فن تشکیل شده است. معمولا آب توسط دستگاه هایی مانند چیلر یا مینی چیلر (چیلر اسکرال، چیلر اسکرو، چیلر سانتریفیوژ) سرد و توسط دستگاهایی مانند بویلر یا پکیج گرم شده و از طریق لوله کشی به آن ارسال می شود و درون کویل آن جریان می یابد. سپس فن با دمیدن هوا از اطراف کویل، هوا را سرد یا گرم می کند. همچنین دستگاه وظیفه فیلتر نمودن هوا را با استفاده از فیلتر های قابل شستشو بر عهده دارد. در این سیستم، هر دستگاه به صورت جداگانه و مستقل از سایر دستگاه ها کنترل شده و با کنترل جریان آب ورودی کویل یا کنترل دور فن، دمای مورد نظر تنظیم می شود. در شکل زیر ساختار درونی نوع سقفی آن شامل کویل (لوله های مسی رفت و برگشتی با پره های آلمینیومی) و فن است، نشان داده شده است.
مطالعه بیشتر :
کدام نوع را انتخاب کنیم ؟
فن کویل زمینی مساحتی از کف را اشغال و نوع دیواری نیز در معرض دید قرار می گیرد . نوع کاستی و نوع سقفی تو کار در سقف نصب شده و فقط دریچه هوای خروجی از آن نمایان است. معمولا در اکثر پروژه های مسکونی از نوع سقفی تو کار استفاده میشود.
اگر در قسمتی از ساختمان به ظرفیت های هوادهی بالا نیاز باشد، مناسب ترین گزینه نوع سقفی تو کار می باشد.
در نوع کاستی چهار طرفه، هوای سرد و گرم به صورت یکنواخت و در چهار طرف از سقف به سمت پایین دمیده می شود و از آن بیشتر در محیط های تجاری که دارای سقف کاذب هستند استفاده می شود.
از نظر قیمت نیز نوع سقفی تو کار در ظرفیت های هوادهی برابر نسبت به انواع دیگر بسیار کمتر است. برای مثال در ظرفیت 600 CFM قیمت فن کویل سقفی تو کار حدودا نصف انواع دیگر است.
