قیمت چیلر
در مباحث قبل در مورد نوع چیلر ها و کارایی آنها و تفاوت آن ها مطالبی را عنوان کردیم
- با انواع مختلف چیلرها آشنا شویم (چیلر تراکمی، چیلر جذبی، مینی چیلر)
- خرید چیلر تراکمی هوا خنک
- طرز کار چیلر تراکمی آب خنک چگونه است؟ اجزا تشکیل دهنده چیلر تراکمی آب خنک – نوع و برند کمپرسور چیلر های تهویه مطبوع شرکت رادکو برای تناژهای مختلف
قیمت چیلر ها بر حسب انتخاب نوع چیلر و نوع کمپرسور و انتخاب شرکت سازنده کمپرسور تعیین می شود.
یافتن چیلر مناسب نیازمند مواردی همچون در دسترس بودن ، کارایی و نوع کمپرسور سوخت است که در تصمیم گیری خریداران نقش اساسی دارد .
چیلر ها به اشکال و اندازه های و ظرفیت ها و کارایی های مختلف ارائه می شوند تا مجموعه وسیعی از کاربردهای تجاری را در خود جای دهند. و بر همین اساس قیمت چیلر ها با توجه به عملکرد و ظرفیتشان متفاوت است .
سیستم چیلر چیست
ساختمان های تجاری از سیستم های گرمایشی وتهویه مطبوع برای رطوبت زدایی و خنک سازی ساختمان استفاده می کنند .
ساختمان های مدرن به عنوان بخشی از اقدامات گسترده تر با محوریت عملکرد پایداری ساختمان به دنبال سیستمها و اجزای HVAC کارآمد هستند .
سرنشینان و کسانی که از تهویه مطبوع استفاده می کنند انتظار آسایش و آرامش دارند . و در تمام طول سال انتظار تهویه مطبوع را دارند .
از تهویه مطبوع در خیلی از امکان استفاده می شود از جمله هتل ها ، رستوران ها، بیمارستان ها، سالن های ورزشی ، کارخانه های صنعتی و تولیدی و غیره
مطالعه بیشتر:
به طور کلی
چیلر انتقال گرما از یک محیط داخلی به یک محیط خارجی را آسان می کند .
علاوه بر آن چیلرها کاربرد بسیار زیادی در صنعت دارند . و به عنوان یک سیستم خنک کننده برای دستگاه های صنعتی مورد استفاده قرار می گیرند.
مطالعه بیشتر:
- چیلر چیست ؟ساختمان چیلر تراکمی واجزای تشکیل دهنده چیلر تراکمی
- هواساز|قیمت هواساز |خرید هواساز| انواع هواساز
- نکات مهم انتخاب و خرید انواع داکت اسپلیت
انواع چیلر

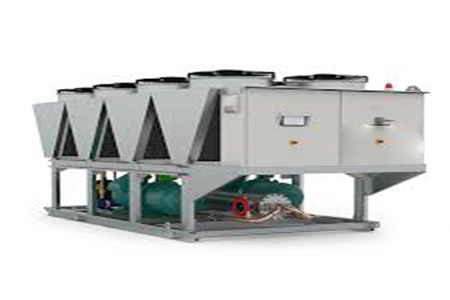

چیلر هوا خنک
به دلیل استفاده از کندانسور هوا خنک به این نوع چیلر چیلر هوا خنک می گویند.
کندانسور های هوا خنک شبیه به رادیاتور خودرو هستند که موتورهای خودرو را خنک می کنند و هوا را می دمند.

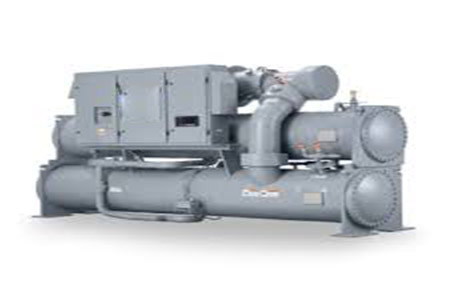

چیلر آب خنک
به دلیل استفاده از کندانسور آب خنک به این نوع چیلر آب خنک می گویند. کندانسور های آب خنک نیز همان عملکرد کندانسور های هوا خنک را انجام می دهد.
اما برای تکمیل انتقال به دو مرحله نیاز دارد .
مرحله اول: ابتدا گرما از بخار مبرد به درون آب کندانسور حرکت می کند .
مرحله دوم : سپس آب گرم کندانسور به برج خنک کننده منتقل می شود و در نهایت گرما به جو منتقل می شود.
چیلر های آب خنک به برج خنک کننده متصل هستند و معمولا در تاسیسات متوسط تا بزرگ استفاده می شوند . و در برابر نوسانات محیطی می توان عملگرد خوبی داشته باشند.
مطالعه بیشتر:
چیلر تبخیری
در این نوع چیلر از کندانسوری استفاده میشود که از ترکیب آب و هوا برای خنک کردن استفاده می کند.این نوع کندانسور ترکیبی از نوع آبی و هوایی است به طوریکه آب سیال داغ داخل کویل ها را خنک کرده و سیال داغ تبدیل به مایع میشود و فن آب گرم شده را در همان جا خنک میکنددر کل کندانسورهای مدل های آبی و هوایی کاربرد بیشتری دارند این نوع کارایی کمتری نسبت به دو نوع دیگر دارد
مطالعه بیشتر:
اجزای اصلی چیلر های تراکمی
-
کمپرسور
کمپرسور مهم ترین جز چیلر است و انتخاب نوع و ظرفیت آن بر قیمت چیلر تاثیر گذار است .
وظیفه کمپرسور اطمینان از حرکت مبرد در سراسر سیستم است یک کمپرسور بین اواپراتور و کندانسور قرار می گیرد این موتور الکتریکی به عنوان نیروی محرکه است که یا در خارج نصب می شود یا به صورت داخلی قرار می گیرد انتخاب نوع کمپرسور و همچنین شرکت سازنده آن بر قیمت چیلر تا ثیر می گذارد.

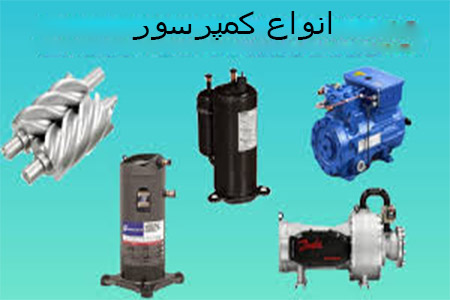

انواع کمپرسور
کمپرسور های مختلفی در چیلرها وجود دارد . کمپرسورهای گریز از مرکز و اسکرو به نسبت کمپرسورهای دیگر کارآمد تر هستند. کمپرسور رفت و برگشتی و پیمایشی نیز قابل اجرا هستند اما از آنجا که کارآمدترین نیستند از آنها کمتر استفاده می شود.
-
کمپرسور رفت و برگشتی
کمپرسور رفت و برگشتی همان گونه که از نامش پیداست حرکت رفت و برگشتی برای متراکم کردن گاز مبرد استفاده میکند. این کمپرسور مناسب ترین نوع کمپرسور در هوای گرم و مرطوب می باشد و قابلیت تحمل فشارها و دماهای بالا را داردکمپرسور پیستونی به دلیل تعداد بالای قطعات درگیر نیازمند تعمیرات و نگهداری مرتب و با برنامه هستند.
-
کمپرسور اسکرال
کمپرسور اسکرال طول عمر بالایی دارد و نگهداری از آن به دلیل داشتن پایین ترین نرخ خرابی بخاطر کشتاور استارت پایین و کمترین تعداد قطعات متحرک مقاوم در برابر بازگشت مایع آسان است کمپرسور اسکرال بدون صدا و لرزش است به گونه ای که کم صدا ترین نوع کمپرسور است. کمپرسورهای هرمتیک مانند اسکرال قابل تعمیر نیستند و باید تعویض شوند
-
کمپرسور اسکرو
کمپرسور های اسکرو دستگاه هایی با جابجایی مثبت هستند . به این معنی که با کاهش حجم محفظه مبرد را فشرده می کنند .
کمپرسور این کار را با فشار دادن مبرد بین دو روتور مارپیچ دوار انجام می دهد .
کمپرسورهای اسکرو گزینه های خوبی هستند زیرا :
ناهموار و کوچک (تا 40% کوچکتر و سبک تر از ماشین های گریز از مرکز هستند )
هنگام کار آرام و کم صدا هستند که در چیلر ها این گزینه خیلی اهمیت دارد .
در ظرفیت 2 تا 1000 تن تبرید و حتی بیشتر قابل سفارش است.
-
کمپرسور سانتریفیوژ
کمپرسور گریز از مرکز که در بیشتر مواقع کار با بار کامل کارآمدترین گزینه هستند.
برای فشرده سازی فشرده سازی بخار مبرد از نیروی گریز از مرکز استفاده می کنند به طور خاص ، ماشین از چرخ دوار به نام پروانه برای چرخاندن مبرد استفاده می کند و آن را به بیرون هدایت می کند.
بعضی از ماشین ها از چند پروانه برای فشرده سازی استفاده می کنند .
از انجا که کمپرسور های سانتریفیوژ قطعات متحرک کمتری دارند قابل اطمینان هستند . و به حداقل تعمیر و نگهداری نیاز دارند .
اگرچه این نوع کمپرسور هنگام کار با بار کامل کارآمد تر هستند ، اما با درایو فرکانس متغیر VFD می توان باعث افزایش کارایی در کار با بار نیمه شود .
کمپرسور گریز از مرگز رایج ترین گزینه برای تجهیزات ظرفیت 300 تن تا بیشتر است.
اگر چه در بازار کمپرسور های گریز از مرکز زیر 300 تن نیز وجود دارد که شرکت DANFOSS کمپرسور گریز از مرکز turbocor را به طور خاص برای ظرفیت های کمتر طراحی کرده است . که در چیلر های آب خنک بیشترین کارایی و ناثیر را دارد و غالبا در صنعت استفاده می شود.
از مزایای کمپرسور سانتریفیوژ
هزینه تعمیر و نگهداری به طور چشمگیری کاهش می یابد
اندازه کوچک
انعطاف پذیری
سطح سر و صدای کم
مطالعه بیشتر :
کندانسور
یک کندانسور نزدیک شیر انبساط و کمپرسور قرار دارد . کار کندانسور حذف گرمای مبرد است که در اواپراتور جمع می شود .
کندانسور به طور معمول در دو نوع می باشد
کندانسور آب خنک و کندانسور هوا خنک
نوع کندانسور تعیین کننده نوع چیلر است که چیلر آب خنک یا چیلر هوا خنک باشد.
برای محاسبه قیمت چیلر باید این را در نظر گرفت که اگر از کندانسور آب خنک استفاده می شود باید همراه آن برج خنک کننده نیز تهیه شود و هزینه آب مصرفی نیز لحاظ شود همچنین در مکانهایی که مشکل کم آبی نداشته باشند می توان استفاده گردد.
-
شیر انبساط
دریچه انبساط کننده مبرد را منبسط می کند و حجم آن را افزایش می دهد که به مبرد اجازه می دهد تا گرما را در اواپراتور جمع کند .
شیرهای انبساط انواع مختلفی دارند اما متداول ترین نوع آن ها شیر انبساط حرارتی است که به صورت آزمایشی کار می کند.
انواع شیر انبساط
-
شیر انبساط حرارتی
-
شیر آلات دستی
-
لوله های مویرگی
-
شیر آلات اتوماتیک
-
شیرهای انبساط با الکترونیک
-
شیرهای شناور و کم فشار
-
شیر های شناور و فشار قوی
-
اواپراتور
از اواپراتور برای برداشتن گرما ارسال آن به مبرد استفاده می شود تا بتواند آن را به برج خنک کننده ارسال کند .
اواپراتور بین کمپرسور و شیر انبساط قرار دارد در هنگام استخراج گرما ، آب سرد می شود .
این آب سرد برای تهیه تهویه مطبوع به سراسر ساختمان ارسال می گردد . سپس آب سرد با گرمای ساختمان به اواپراتور بر می گردد .
انواع اواپراتور
-
اواپراتور نوع پوسته و لوله
اواپراتور نوع پوسته و لوله یا همان اواپراتور آبی معمولا از لوله فولادی و مسی ساخته می شود و برای سرد کردن مایعات استفاده می شود.
-
اواپراتور فن دار یا پره دار
برای کارایی بهتر پره هایی بر روی لوله ها نصب می شود که برای جذب بهتر حرارت است و برای عملکرد بهتر آن می توان آنها را عایق کرد
-
اواپراتور صفحه ای
از دو صفحه فلزی تشکیل شده است که بر روی آن ها شیارهایی برای عبور مبرد ایجاد شده این صفحات به هم جوش می شوند.
-
واحد قدرت
واجد قدرت یکی دیگر از اجزای مهم چیلر است که تامین برق چیلر را کنترل می کند می توان آن را به همراه کابل های برق به چیلر یا دیواره اتاق کارخانه نصب کرد واحد قدرت متشکل از قطع کننده مدار ، استارت ، کنترل سرعت و تجهیزات نظارت بر قدرت است .
-
جعبه های آب
جعبه های آب بر روی اواپراتور ها و کندانسورها در یک چیلر خنک کننده آب نصب می شوند.
یک جعبه آب جریان را هدایت می کند و ورودی را از خروجی جدا می کند .
یک جعبه آب بسته به تعداد عبور در اواپراتور و کندانسور ، حدود 1 یا 2 سوراخ ورودی/ خروجی دارد.
-
واحد کنترل
یک واحد کنترل به روی چیلر نصب شده است این کارایی چیلر را کنترل می کند .
و اگر کارها آنطور که باید پیش نمی رود تنظیمات خاصی را انجام می دهد .
واحدهای کنترل دارای هشدار برای تیم های ایمنی و گزینه خاموش کردن فوری سیستم در موارد اضطراری هستند.
برای انتخاب چیلر بر اساس قیمت آن باید مواردی را در نظر گرفت
که چیلر هوا خنک از چیلر آب خنک گران تر است اما چیلر آب خنک نیاز به برج خنک کننده دارد این عمل موجب افزایش قیمت چیلر آب خنک می شود و همچنین مراقبت از آن و هزینه تعمیر و نگهداری آن را افزایش می دهد .
و در مقایسه با چیلر هوا خنک به هزینه نصب و نگهداری بیشتری نیاز دارند و همچنین چیلرهای هوا خنک به هوای محیط متکی هستند .
و همچنین باید توجه داشت که در مکانهایی که رطوبت دارند و دچار کم آبی هستند بهترین انتخاب استفاده از چیلر تراکمی هوا خنک است .
چیلرهای هوا خنک هزینه نصب و نگهداری کمتری دارند .
چیلرهای آب خنک کارایی بالاتری نسبت به چیلرهای هوا خنک دارند .
و چیلرهای هوا خنک باید در محیط باز قرار گیرند که در محیط های حساس به صدا باید به آن توجه داشت.
خرید چیلر
کارکرد واحدهای برودتی ممکن است پیچیده باشد . به ویژه هنگامی که به یکدیگر متصل شده باشند . عملکرد انرژی آنها با کارایی زیر سیستم های آنها ( کمپرسور ، پمپ ها ، مبدل ها ، اواپراتور ها و غیره ) ارتباط تنگاتنگی دارد که هر یک به نوع خود دارای یک کارایی اسمی و یک بازه مطلوب هستند. آنها همچنین به شدت به محیط خود (برج خنک کننده ، پمپ های توزیع کننده ، شبکه و غیره) وابسته هستند .
خرید یک چیلر کارآمد باعث کاهش هزینه ها می شود
و سرمایه گذاری برای بهبود کارایی سیستم می تواند به طور کلی مقرون به صرفه باشد .
هزینه های عملیاتی یک چیلر می تواند هزینه 1/3 قیمت تجهیزات آن باشد بنابراین انتخاب بهترین گزینه ها در ساخت چیلر می تواند به طورسالانه مبلغ قابل توجهی را دخیره کند .
چیلرها را با دقت انتخاب کنید که ظرفیت آن ها برای محیط شما مناسب باشد اگر ظرفیت آن برای محیط شما بیشتر باشد علاوه بر افزایش هزینه تجهیزات افزایش هزینه آب و برق ماهیانه را هم خواهید داشت.
