محاسبه هزینه برق مصرفی در چیلرهای تراکمی

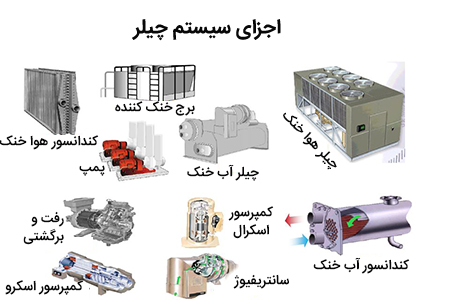

میزان برق مصرفی در چیلرهای آب خنک، هوا خنک، مینی چیلرها و چیلر های صنعتی به عوامل متعددی بستگی دارد . هزینه برق چیلر مجموع هزینه های از جمله مصرف برق موتور الکتریکی کمپرسور، موتور فن کندانسور، برج خنک کننده ، پمپ آب اواپراتور و کندانسورآبی است.

هر کدام این اجزا مصرف انرژی دارند و مقدار مصرفشان با هم متفاوت است .

  • بیشترین مصرف برق مربوط به موتور الکتریکی متصل به کمپرسور است .
  • و همچنین موتور الکتریکی پمپ متصل به اواپراتور نیز مصرف برق دارد .
  • فن هایی که در کندانسور هوا خنک قرار دارند نیز برای چرخش و ورود هوا برای خنک سازی نیاز به مصرف برق دارند .
  • کندانسور های موجود در چیلر آب خنک از نوع پوسته و لوله برای خنک شدن به برج خنک کننده متصل هستند که پمپ متصل به برج نیز برای کارکرد خود نیاز به مصرف برق دارند.محاسبه هزینه برق مصرفی در چیلرهای تراکمی میزان برق مصرفی در چیلرهای آب خنک، هوا خنک، مینی چیلرها و چیلر های صنعتی به عوامل متعددی بستگی دارد . هزینه برق چیلر مجموع هزینه های از جمله مصرف برق موتور الکتریکی کمپرسور، موتور فن کندانسو، برج خنک کننده ، پمپ آب اواپراتور و کندانسورآبی است. هر کدام این اجزا مصرف انرژی دارند و مقدار مصرفشان با هم متفاوت است . • بیشترین مصرف برق مربوط به موتور الکتریکی متصل به کمپرسور است . • و همچنین موتور الکتریکی پمپ متصل به اواپراتور نیز مصرف برق دارد . • فن هایی که در کندانسور هوا خنک قرار دارند نیز برای چرخش و ورود هوا برای خنک سازی نیاز به مصرف برق دارند . • کندانسور های موجود در چیلر آب خنک از نوع پوسته و لوله برای خنک شدن به برج خنک کننده متصل هستند که پمپ متصل به برج نیز برای کارکرد خود نیاز به مصرف برق دارند. هزینه مصرف برق به چه عوامل دیگری بستگی دارد هزینه مصرف برق چیلر ها به شرایط اقلیمی و آب و هوایی ، معماری ساختمان ، مصالح به کار برده در ساختمان ، راندمان گرمایشی و سرمایشی ، انتخاب صحیح تجهیزات سیستم تهویه مطبوع بستگی دارد . مصرف برق در چیلر تراکمی آب خنک برای ارزیابی مصرف برق در چیلر های تراکمی آب خنک باید ابتدا سیکل تبرید آن را بررسی کنیم چیلر هایی تراکمی آب خنک دارای سه سیکل تبرید هستند . در این بحث سه سیستم چیلر آب خنک ، هواساز و فن کویل را در کنار هم بررسی می کنیم . آب به وسیله پمپ به چیلد واتر در اواپراتور وارد می شود ودر دستگاه های خنک کننده می چرخد در این مدار مصرف برق مربوط به پمپ می باشد. در مرحله بعد آب وارد چیلر شده و گرمای آن توسط اواپراتور گرفته می شود . مبرد بعد از، از دست دادن گرمای خود در کندانسور آب را گرم کرده و این آب برای استفاده مجدد به برج خنک کننده ارسال می شود تا خنک شود .در این مرحله نیز از پمپ برای ارسال آب استفاده می شود که هزینه برق مصرفی دارد . در سیکل تبرید مبرد توسط کمپرسور فشرده و به گردش در می آید که ممکن است با توجه به ظرفیت چیلر از یک تا چند کمپرسور استفاده شود که موتورالکتریکی آنها مصرف برق دارند بعد از خروج هوا از چیلر با استفاده از هواساز یا فن کویل در ساختمان پخش می شود که هر کدام برای کار نیاز به مصرف برق دارند . لذا جهت محاسبه مصرف برق چیلر آبی باید با توان الکتریکی کمپرسورها ، الکترو موتور پمپ فن کویل، الکترو موتور پمپ برج خنک کننده و توان الکتریکی موتور فن برج خنک کننده می باشد که باید خاطر نشان کرد که بیشترین حجم مصرف انرژی توسط قلب سیستم تهویه مطبوع یعنی کمپرسور می باشد . مصرف برق در چیلر تراکمی هوا خنک در چیلر تراکمی هوا خنک دارای یک لوپ کارکرد مدار چیلد واتر می باشد که شامل پمپ های گردش آب و الکترو موتور هواسازها می باشد .همچنین وجود کمپرسور را نیز شامل می شود .در مقایسه چیلر های تراکمی ، چیلر های هوا خنک دارای کندانسور هوایی می باشند که برای خنک شدن نیاز به فن دارند که مصرف برق نیز بیشتر می شود . بنابر این برای محاسبه برق مصرفی در چیلر هوا خنک باید مجموع توان الکتریکی کمپرسور، پمپ ها و فن های کندانسور را محاسبه کرد . فرمول برق مصرف شده در چیلر تراکمی آب خنک برق مصرفی موتور کمپرسور+ پمپ آب سرد + پمپ آب گرم + فن برج خنک کننده فرمول برق مصرف شده در چیلر تراکمی هوا خنک برق مصرف شده توسط موتور کمپرسور +فن های کندانسور + پمپ آب سرد فرمول برق مصرف شده در مینی چیلر تراکمی اغلب مینی چیلرها از نوع هوا خنک هستند بنابر این برای محاسبه مصرف انرژی می توان به همان روش عمل کرد . مقایسه مصرف برق چیلر تراکمی آب خنک و هوا خنک مصرف برق چیلر تراکمی آب خنک بیشتر است یا چیلر تراکمی هوا خنک ؟ چیلر تراکمی هوا خنک و آب خنک به یک شیوه کار می کنند . در چیلر های تراکمی هوا خنک مصرف برق مربوط به موتور الکتریکی متصل به کمپرسور ، پمپ آب سرد و فن های کندانسور می باشد در حالی که در چیلر تراکمی آب خنک مصرف برق مربوط به موتور کمپرسور، پمپ آب سرد ، پمپ کندانسور و فن برج خنک کننده می باشد . تفاوت مصرف برق این دو نوع چیلر در این است که در چیلر تراکمی هوا خنک کندانسور با فن خنک می شود اما در چیلر تراکمی آب خنک کندانسور با آب خنک می شود و آب گرم شده به برج خنک کننده ارسال می شود تا در آنجا خنک شود بنا براین در فرایند خنک سازی برق بیشتری در چیلر های هوا خنک مصرف می شود . مصرف انرژی در چیلر تراکمی اسکرو عملکرد و راندمان یک چیلر تراکمی اسکرو در زمان کنترل ظرفیت کاهش مصرف انرژی دارد به گونه ای که ظرفیت کاملا هوشمند و پیوسته از 50% تا 100% به طور اتوماتیک با بار مورد نیاز هماهنگ شده و مصرف انرژی به همان نسبت کم یا زیاد می شود . تفاوت هزینه برق مصرفی در چیلر، مینی چیلر، داکت اسپلیت مزیت مینی چیلرها و داکت اسپلیت ها نسبت به چیلر مرکزی مستقل بودن واحد ها و همین طور قبض برق مجزا است و ساکنین با توجه به مصرفشان پول برق را پرداخت می کنند . اما ابزاری برای اندازه گیری انرژی (Energy meter) این امکان را فراهم می کند که با وجود استفاده از چیلر مرکزی بتوان هزینه هر واحد را به طور مجزا محاسبه کرد . همین طور مصرف برق مینی چیلر ها از چیلر های مرکزی و داکت اسپلیت بیشتر است . و هزینه برق چیلرهای مرکزی به این دلیل که تمامی کمپرسور ها به طور همزمان روشن نیستند 30 تا 40 % کم تر از داکت اسپلیت است . نتیجه مهم است که یک دید کلی داشته باشید و یک سیستم کاربردی ایجاد کنید تا مصرف انرژی در سیستم های آب سرد بهینه سازی شود، در غیر این صورت در برخی از نقاط سیستم، کارایی چیلر کاهش می یابد. برای مهندسین طراح بسیار مهم است که در طول پروسه طراحی، مزایا و کارایی سیستم چیلر به دقت ارزیابی شود.
  • مطالعه بیشتر :

هزینه مصرف برق چیلر به چه عوامل دیگری بستگی دارد

هزینه مصرف برق چیلر ها به شرایط اقلیمی و آب و هوایی ، معماری ساختمان ، مصالح به کار برده در ساختمان ، راندمان گرمایشی و سرمایشی ، انتخاب صحیح تجهیزات سیستم تهویه مطبوع نیز بستگی دارد .

مصرف برق چیلر های تراکمی

مصرف برق در چیلر تراکمی آب خنک

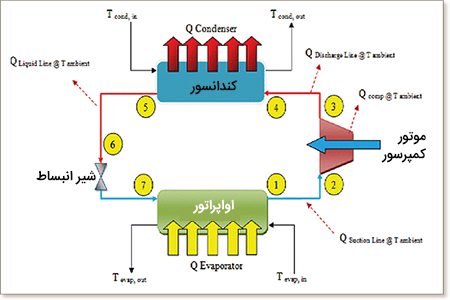

برای ارزیابی مصرف برق در چیلر های تراکمی آب خنک باید ابتدا سیکل تبرید آن را بررسی کنیم

چیلر هایی تراکمی آب خنک دارای سه سیکل تبرید هستند .

در این بحث سه سیستم چیلر آب خنک ، هواساز و فن کویل را در کنار هم بررسی می کنیم .

آب به وسیله پمپ به چیلد واتر در اواپراتور وارد می شود ودر دستگاه های خنک کننده می چرخد در این مدار مصرف برق مربوط به پمپ می باشد. در مرحله بعد آب وارد چیلر شده و گرمای آن توسط اواپراتور گرفته می شود . مبرد بعد از، از دست دادن گرمای خود در کندانسور آب را گرم کرده و این آب برای استفاده مجدد به برج خنک کننده ارسال می شود تا خنک شود .در این مرحله نیز از پمپ برای ارسال آب استفاده می شود که هزینه برق مصرفی دارد .

قیمت چیلر 75 تن تراکمی آب خنک محصول شرکت رادکو

مطالعه بیشتر:

در سیکل تبرید مبرد توسط کمپرسور فشرده و به گردش در می آید که ممکن است با توجه به ظرفیت چیلر از یک تا چند کمپرسور استفاده شود که موتورالکتریکی آنها مصرف برق  دارند بعد از خروج هوا از چیلر با استفاده از هواساز یا فن کویل در ساختمان پخش می شود که هر کدام برای کار نیاز به مصرف برق دارند .

لذا جهت محاسبه مصرف برق چیلر آبی باید با توان الکتریکی کمپرسورها ، الکترو موتور پمپ فن کویل، الکترو موتور پمپ برج خنک کننده و توان الکتریکی موتور فن برج خنک کننده می باشد که باید خاطر نشان کرد که بیشترین حجم مصرف انرژی توسط قلب سیستم تهویه مطبوع یعنی کمپرسور می باشد .

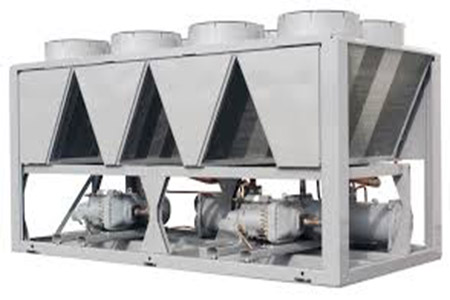

مصرف برق در چیلر تراکمی هوا خنک

در چیلر تراکمی هوا خنک دارای یک لوپ کارکرد مدار چیلد واتر می باشد که شامل پمپ های گردش آب و الکترو موتور هواسازها می باشد .همچنین وجود کمپرسور را نیز شامل می شود .در مقایسه چیلر های تراکمی ، چیلر های هوا خنک دارای کندانسور هوایی می باشند که برای خنک شدن نیاز به فن دارند که مصرف برقشان نیز بیشتر می شود .

محاسبه برق مصرفی چیلر هوا خنک

بنابر این برای محاسبه برق مصرفی در چیلر هوا خنک باید مجموع توان الکتریکی کمپرسور، پمپ ها و فن های کندانسور را محاسبه کرد .

مطالعه بیشتر:

سیستم vrf چیست؟

تجهیزات و لوازم کنترل و اندازه گیری

فرمول برق مصرف شده در چیلر تراکمی آب خنک

برق مصرفی موتور کمپرسور+ پمپ آب سرد + پمپ آب گرم + فن برج خنک کننده

فرمول برق مصرف شده در چیلر تراکمی هوا خنک

برق مصرف شده توسط موتور کمپرسور +فن های کندانسور + پمپ آب سرد

فرمول برق مصرف شده در مینی چیلر تراکمی

اغلب مینی چیلرها از نوع هوا خنک هستند بنابر این برای محاسبه مصرف انرژی می توان به همان روش عمل کرد .

مطالعه بیشتر:

برج خنک کننده چیست؟

کندانسور چیست؟

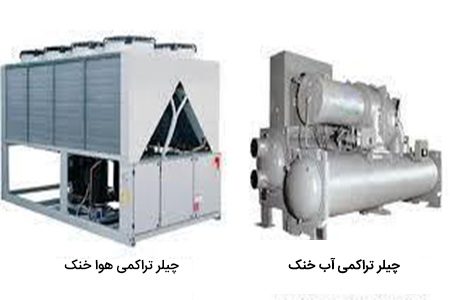

مقایسه مصرف برق چیلر تراکمی آب خنک و هوا خنک

مصرف برق چیلر تراکمی آب خنک بیشتر است یا چیلر تراکمی هوا خنک ؟

چیلر تراکمی هوا خنک و آب خنک به یک شیوه کار می کنند . در چیلر های تراکمی هوا خنک مصرف برق مربوط به موتور الکتریکی متصل به کمپرسور ، پمپ آب سرد و فن های کندانسور می باشد در حالی که در چیلر تراکمی آب خنک مصرف برق مربوط به موتور کمپرسور، پمپ آب سرد ، پمپ کندانسور و فن برج خنک کننده می باشد .

تفاوت مصرف برق این دو نوع چیلر در این است که در چیلر تراکمی هوا خنک کندانسور با فن خنک می شود اما در چیلر تراکمی آب خنک کندانسور با آب خنک می شود و آب گرم شده به برج خنک کننده ارسال می شود تا در آنجا خنک شود بنا براین در فرایند خنک سازی برق بیشتری در چیلر های هوا خنک مصرف می شود .

مطالعه بیشتر:

اواپراتور چیست؟

انواع کمپرسور؟

شیرآلات صنعت تهویه و تبرید

مصرف انرژی در چیلر تراکمی اسکرو

عملکرد و راندمان یک چیلر تراکمی اسکرو در زمان کنترل ظرفیت کاهش مصرف انرژی دارد به گونه ای که ظرفیت کاملا هوشمند و پیوسته از 50% تا 100% به طور اتوماتیک با بار مورد نیاز هماهنگ شده و مصرف انرژی به همان نسبت کم یا زیاد می شود .

تفاوت هزینه برق مصرفی در چیلر، مینی چیلر، داکت اسپلیت

مزیت مینی چیلرها و داکت اسپلیت ها  نسبت به چیلر مرکزی مستقل بودن واحد ها و همین طور قبض برق مجزا است و ساکنین با توجه به مصرفشان پول برق را پرداخت می کنند . اما ابزاری برای اندازه گیری انرژی (Energy meter) این امکان را فراهم می کند که با وجود استفاده از چیلر مرکزی بتوان هزینه هر واحد را به طور مجزا محاسبه کرد .

همین طور مصرف برق مینی چیلر ها از چیلر های مرکزی و داکت اسپلیت بیشتر است. و هزینه برق چیلرهای مرکزی به این دلیل که تمامی کمپرسور ها به طور همزمان روشن نیستند 30 تا 40 % کم تر از داکت اسپلیت است .

مصرف برق در اجزای چیلر تراکمی

نتیجه

مهم است که یک دید کلی داشته باشید و یک سیستم کاربردی ایجاد کنید تا مصرف انرژی در سیستم های تهویه مطبوع بهینه سازی شود، در غیر این صورت در برخی از نقاط سیستم، کارایی چیلر کاهش می یابد. برای مهندسین طراح بسیار مهم است که در طول پروسه طراحی، مزایا و کارایی سیستم چیلر به دقت ارزیابی شود.

لطفا جهت کسب اطلاعات بیشتر و انتخاب مناسب ترین دستگاه برای پروژه خود و نیز استعلام قیمت آنها با مهندسان ما تماس بگیرید. کارشناسان شرکت مهندسی و بازرگانی راهبرد انرژی درفک (رادکو) آماده ارائه هر گونه مشاوره تخصصی در این زمینه می‌باشند.
