فن کویل زمینی|قیمت فن کویل زمینی|خرید فن کویل زمینی

خرید و قیمت فن کویل زمینی

فن کویل، کوچکترین عضو از سیستم تهویه مطبوع است که از طریق پرتاب باد بوسیله بلوور و عبور آن از گویل آب گرم (گرمایش از طریق پکیج و یا موتورخانه مرکزی) و یا کویل آب سرد (سرمایش از طریق چیلر) محیط را گرم و یا سرد می کند. فن کویل ها در انواع مختلفی

فن کویل زمینی، فن کویل سقفی، فن کویل دیواری، فن کویل کانالی و… هستند .

فن کویل زمینی چیست؟

فن کویل زمینی یک از متداول ترین و قدیمی ترین نوع فن کویل ها هست که در انواع روبرو زن، بالا زن، شیب دار و پایه دار و اندازه های مختلف  200 cfm الی 1200 cfmساخته می شود .

این نوع فن کویل ها به دلیل نصب راحت و قرار گیری در محل جز پرفروش ترین نوع فن کویل ها به حساب می آیند.

مطالعه بیشتر:

فن کویل زمینی در دو نوع توکار و روکار تولید می شود.

این دستگاه به ترموستات نیاز دارد که به صورت دیواری نصب گردد.

برخی از مدل های زمینی دارای پنل اکترونیکی و ریموت کنترل هستند که بدون ترموستات نیز عملکرد خوبی دارند.

علت نام گذاری فن کویل زمینی

به این دلیل که این نوع فن کویل نزدیک به زمین و کف ساختمان نصب می گردد. شاید در مورد فن کویل عمودی نیز شنیده باشید که نام دیگر فن کویل زمینی است.

از این نوع فن کویل معمولا در ساختمان هایی که امکان نصب فن کویل در سقف کاذب نباشد استفاده می شود. نحوه عملکرد آن به صورت مکش از روبرو یا پشت و دهش هوا از قسمت بالایی فن کویل است.

علت نام گذاری فن کویل زمینی

مطالعه بیشتر:

سیستم vrf چیست؟

تجهیزات و لوازم کنترل و اندازه گیری

نحوه ورود و خروج هوا از فن کویل زمینی

هوا توسط فن و از قسمت پایینی وارد دستگاه شده و سپس اطراف کویل عبور کرده و پس از تنظیم دمای هوا از قسمت بالایی فن کویل زمینی یا همان فن کویل عمودی در داخل ساختمان توزیع می شود. جریان آب یا مبرد ورودی به کویل ها و سوپاپ های ورودی و خروجی آن و نیز دور فن با ترموستات نصب شده داخل اتاق یا سالن مربوطه کنترل می گردد تا کاربر بتواند دمای هوا را به میزان دلخواه تنظیم نماید.

مطالعه بیشتر:

برج خنک کننده چیست؟

کندانسور چیست؟

ویژگی فن کویل زمینی

·        سرمایش و گرمایش یکنواخت

·        صدای آرام فن

·        محبوب بودن در میان مردم

·        فیلترهای تصفیه هوا قابل شستشو

·        عدم نیاز به سیستم کانال کشی مانند کولر آبی؛ زیرا تنها سیستم استفاده شده در این فن شامل لوله کشی و برق کشی است.

·        هزینه نگهداری پایین به نسبت سیستم های که با گاز کار می کنند.

·        قابلیت نصب ترموستات برای تنظیم دما و صرفه جویی در مصرف انرژی

·        کمتر بودن دردسر نصب

·        دارای انعطاف پذیری بالا از نظر تقسیم بندی و تنظیم مجدد فضا

·        عدم نیاز به قدرت پرتاب باد

·        کنترل دما از طریق تنظیم دور فن

·        کمتر بودن مصرف انرژی

مطالعه بیشتر:

اواپراتور چیست؟

انواع کمپرسور؟

شیرآلات صنعت تهویه و تبرید

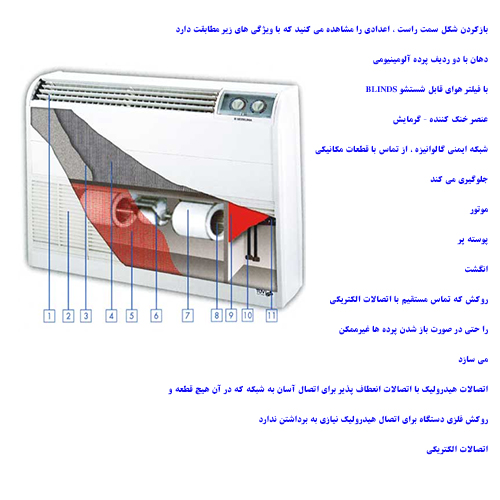

تشریح ساختارو عملکرد فن کویل زمینی

فن کویل های زمینی بر اساس ارتفاع ساخته می شوند و شامل دو گروه ارتفاع بلند و ارتفاع کوتاه می شوند. و بسته به نوع فضا نوع فن کویل زمینی متغیر است به عنوان مثال در صورتی که ارتفاع کف تا سقف ساختمان کم باشد بهتر است از فن کویل های کوتاه تر استفاده شود.

این دستگاه از دو بخش بالایی و پایینی تشکیل شده است. این فن با مکش جریان هوای سردی که در نزدیکی سطح زمین قرار دارد شروع به فعالیت می کند و بعد از مجاورت این جریان هوا با کویل های حرارتی (شامل آب سرد) سبب خنک شدن محیط می شود. این هوای سرد تولید شده توسط فن کویل زمینی از قسمت بالایی دستگاه خارج می شود و جریان هوا را در ارتفاع بالای اتاق پخش می کند. این عمل سبب می شود که جریان هوای سرد به طور متعالی در فضا پخش شود.

برای سرمایش هوا به انرژی کمتری نیاز است؛ زیرا جریان هوای سرد در ارتفاع پایین تری قرار دارد و برای مکش آن نیازی به صرف انرژی زیاد نیست.

فن کویل زمینی در زمستان نیز مانند عملکرد فن کویل در تابستان است. در این حالت جریان هوای موجود در قسمت پایینی فضا توسط فن کویل کشیده می شود و بعد از مجاورت این هوا با کویل های حرارتی عمل گرمایش شروع می شود. لازم است بدانید که اختلاف دمای بین جریان هوا و کویل حرارتی سبب می شود که میزان انتقال حرارت بیشتر باشد. به محض اینکه جریان هوا گرم کویل را دریافت کرد، از قسمت بالایی دستگاه خارج می شود.

از آنجایی که جریان هوای گرم در قسمت بالایی فضا قرار می گیرد، پس دریافت جریان هوای سرد از قسمت پایینی دستگاه به متعادل سازی دما کمک می کند.

در این نوع فن کویل از طریق تنظیم دور فن و با استفاده از ترموستات و تغییر میزان حجم ورودی آب به فن می توان دما را کنترل کرد.

مطالعه بیشتر :

تشریح ساختارو عملکرد فن کویل زمینی تشریح ساختارو عملکرد فن کویل زمینی

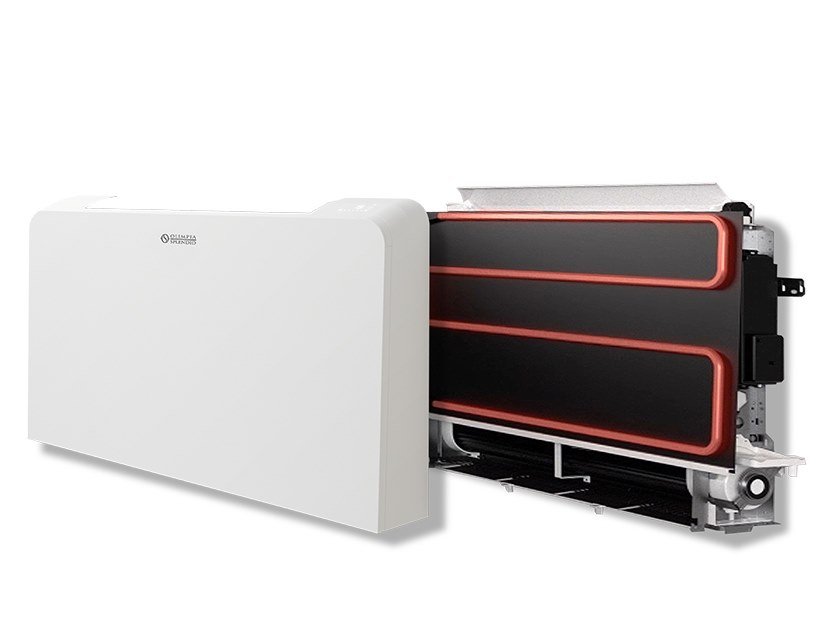

ابعاد فن کویل زمینی

فن کویل های زمینی در دو نوع بلند و کوتاه هستند . فن کویل زمینی ایستاده را خیلی از شما در ساختمان های اداری، دانشگاه ها در کنار دیوار ها دیده اید. این فن کویل ها مستطیل شکل هستند و روی پایه هایی در کنار دیوارها سوار می شوند. خود این فن کویل ها را بر اساس جهت پرتاپ باد می توان به سه دسته مستقیم زن، مایل زن و بالازن تقسیم می شود . نوع بالا زن برای فضاهای کوچک مناسب است تا هوای پرتاب شده مستقیم به شخص برخورد نکند و او را آزار ندهد. انواع مایل زن و مستقیم زن در فضاهای بزرگ تر کاربرد دارند.

ابعاد فن کویل زمینی معمولا به این صورت است که طول آن از 90 سانتی متر تا یک متر و نیم متغییر است. اکثر فن کویل های زمینی دارای ارتفاع حدود 55 تا 75 سانتی متر می باشند و عرض این فن کویل ها بین 20 تا 25 سانتی متر متغییر است.

ابعاد فن کویل زمینی

نحوه نصب فن کویل زمینی

فن کویل های زمینی نصب بسیار ساده و راحتی دارند به همین دلیل جز پر کاربردترین نوع فن کویل ها می باشند، زیرا به راحتی روی زمین قرار می گیرند و از یک طرف به دیوار و از طرف دیگر به زمین متصل می شوند. معمولا لوله کشی آنها به دو صورت توکار و روکار انجام می گیرد، در لوله کشی توکار لوله ها درون ساختمان و در لوله کشی روکار لوله ها روی دیوار قرار می گیرند و مخفی نیستند، پس از لحاظ ظاهری لوله کشی تو کار زیبایی بیشتری نسبت به لوله کشی رو کار دارد زیرا فقط خود دستگاه در محیط نصب می شود و لوله کشی مخفی است.

نحوه نصب فن کویل زمینی

ایمنی در هنگام نصب فن کویل زمینی

کار نصب باید توسط یک نصاب با تجربه انجام شود

قبل از نصب دستگاه را بررسی کنید تا مطمئن شوید که در زمان حمل آسیب ندیده است

برای جلوگیری از آتش سوزی، انفجار یا صدمات بدنی، دستگاه را در نزدیکی مواد خطرناک و یا شعله باز قرار ندهید.

بررسی کنید که ولتاژ و فرکانس برق شبکه با آنچه که برای دستگاه مورد نیاز است تطابق داشته باشد.

مطمئن شوید که کلیدهای ایمنی و قطع مناسب نصب شده باشد.

پس از نصب دستگاه، عملکرد دستگاه را مورد تست قرار دهید و طریقه استفاده و نکات ایمنی را به دارنده دستگاه آموزش دهید.

ایمنی در هنگام نصب فن کویل زمینی

انتخاب محل نصب فن کویل زمینی

محلی را انتخاب کنید که در اطراف آن مانعی برای خروج و یا ورود هوا ی دستگاه نباشد.

محل نصب دستگاه بر روی دیوار باید به گونه ای باشد که دیوار صاف باشد تا فن کویل راحت تر روی دیوار نصب گردد و ایمین بیشتری دارد.

دیوار باید از استحکام لازم برخوردار باشد تا وزن دستگاه را تحمل کند و در زمان کارکرد دستگاه دچار لرزش نشود.

دستگاه نباید در معرض تابش مستقیم نور خورشید باشد.

فن کویل زمینی نباید نزدیک منابع گرمایشی قرار بگیرد.

فن کویل های زمینی نباید در جاهای مرطوب و جاهایی که در معرض پاشش آب قرار دارند باشد

فن کویل زمینی نباید در جاهایی که پرده یا وسایلی که مانع گردش هوا می شوند قرار بگیرد.

انتخاب محل نصب فن کویل زمینی

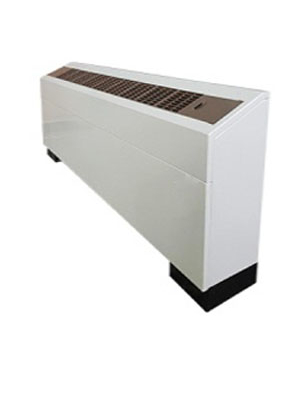

قیمت فن کویل زمینی

قیمت-فن-کویل-زمینی-شیبدار-400CFM-3-300x409

جهت مشاهده قیمت محصول مورد نظر بر روی لینک های آبی رنگ در جداول زیر کلیک نمایید

لیست قیمت فن کویل زمینی

مدل

قیمت

فن کویل زمینی 200CFM

قیمت فن کویل زمینی 200CFM
فن کویل زمینی 300CFM

قیمت فن کویل زمینی 300CFM

فن کویل زمینی 400CFM

قیمت فن کویل زمینی 400CFM
فن کویل زمینی 600CFM

قیمت فن کویل زمینی 600CFM

فن کویل زمینی 800CFM

قیمت فن کویل زمینی 800CFM
فن کویل زمینی 1000CFM

قیمت فن کویل زمینی 1000CFM

فن کویل زمینی 1200CFM

قیمت فن کویل زمینی 1200CFM

لطفا جهت کسب اطلاعات بیشتر و انتخاب مناسب ترین دستگاه برای پروژه خود و نیز استعلام قیمت آنها با مهندسان ما تماس بگیرید. کارشناسان شرکت مهندسی و بازرگانی راهبرد انرژی درفک (رادکو) آماده ارائه هر گونه مشاوره تخصصی در این زمینه می‌باشند.

راههای ارتباط با ما

  • تلفن های تماس با ما

    دفتر تهران:28428609-021

    تلفن همراه:09025555107

     ساعت پاسخگویی : شنبه تا پنجشنبه  ساعت 9 الی 18
