چیلر چیست ؟ساختمان چیلر تراکمی واجزای تشکیل دهنده چیلر تراکمی

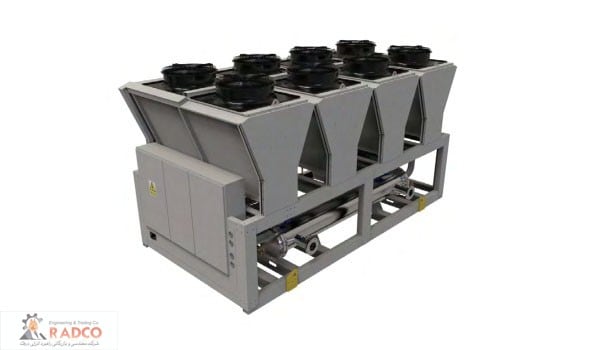

هواخنک یکپارچه و مجزا - چیلر چیست ؟ساختمان چیلر تراکمی واجزای تشکیل دهنده چیلر تراکمی

چیلر (به انگلیسی: Chiller)

دستگاهی است که حرارت را از مایع (معمولاً آب) بر اساس سیکل تبرید تراکم بخار و یا جذبی می‌زداید. این مایع می‌تواند برای خنک کاری هوا و یا دستگاه‌هااستفاده شود که معمولاً به صورت سیکل و درون یک مبدل حرارتی جریان دارد. به عنوان یک محصول جانبی مهم، حرارتی که از مایع جذب شده یا باید به محیط خارج دفع شود یا برای کارایی‌های بالاتر برای مقاصد گرمایی استفاده شود. نگرانی‌هاییدر مورد طراحی و انتخاب چیلرها وجود دارد. این نگرانی‌ها شامل، کارایی، بازده، تعمیرو نگهداری، آسیب پذیری‌های محیطی است.

انواع چیلرها

چیلرها به دو دسته چیلرهای تراکمی و چیلرهای جذبی تقسیم می‌شوند. شکل دیگر تقسیم بندی چیلرها بر اساس شکل خنک شدن ماده مبرد است که به سه دسته آب خنک، هوا خنک وتبخیری تقسیم بندی می‌شوند.

چیلرهای تراکمی با استفاده از انرژی الکتریکی و چیلرهای جذبی با استفاده از انرژی حرارتی باعث ایجاد برودت و سرما می‌شوند.

چیلر تراکمی

در چیلرهای تراکمی گاز ابتدا توسط کمپرسور، متراکم می‌گردد. این گاز سپس به کندانسور وارد شده توسط آب یا هوای محیط، خنک شده و به مایع تبدیل می‌گردد این مایع با عبور از شیر انبساط یالوله موئین وارد خنک‌کننده (اواپراتور) می‌شود که در فشار کمتری قرار دارداین کاهش فشار باعث تبخیر مایع گردیده و در نتیجه مایع سردکننده با گرفتن حرارت نهان تبخیر خود از محیط خنک‌کننده، باعث ایجاد برودت در موادی که با قسمت خنک‌کننده در ارتباطند می‌گردد. سپس گاز ناشی از تبخیر، به کمپرسور منتقل می‌شود. با عبور بخار با سرعت در یک مسیر هوای کندانسور مکیده می‌شود. خلاء در کندانسور به علت تبدیل بخار به اب و اختلاف حجم بین بخار و اب ایجاد می‌گردد

انواع چیلرتراکمی

چیلر تراکمی رفت و برگشتی

چیلر تراکمی اسکرو

چیلرهای تراکمی اسکرال Scroll

سانتریفیوژ

کنترل کننده‌های فشار در چیلر تراکمی
کنترل فشار بالا و پایین

این وسیله جهت کنترل کردن فشار دستگاه می‌باشد، دو لوله موئین در این کنترل وجود دارد که لوله LP را به قسمت مکش کمپرسور متصل کرده و لوله HP را به قسمت فشار بالا.

در سیستم چیلر کمپرسور باید با فشار مکش و دهش معینی کار کند. هرگاه از این فشار کمتر یا بیشتر شود این کنترل عمل کرده و دستگاه را خاموش می‌کند. کنترل فشار بالا و پایین قابل تنظیم می‌باشد.

در چیلر تراکمی با کندانسور آبی معمولاً فشار پایین را روی ۳۰ psi و فشار بالا را روی psi ۲۲۰ و با کندانسور هوایی فشار پایین را روی ۴۰ و فشار بالا را روی
۲۵۰ psi می‌توان تنظیم کرد.

اگر کمپرسور بر اثر فشار بالا قطع شود باید از سیستم رفع عیب شده و کلید ریست را فشار دهیم ولی اگر بر اثر فشار پایین قطع شود دوباره بر اثر افزایش گاز دستگاه روشن می‌شود.

کنترل فشار روغن

این وسیله جهت کنترل کردن مداوم فشار روغن کمپرسور می‌باشد. اگر در کمپرسور فشار روغن نباشد باعث صدمه دیدن آن می‌شود. کنترل روغن دارای دو لوله موئین می‌باشد که یکی از آنها به قسمت ساکشن (مکش) کمپرسور و دیگری به قسمت فشار روغن کمپرسور متصل می‌شود. بین فشار مکش کمپرسور و فشار روغن باید حداقل ۱۰ psi فشار باشد در غیر این صورت کنترل روغن فرمان قطع می‌دهد. هنگامی که کنترل روغن احساس کند که فشار زیر ۱۰ psi است یک هیتر درداخل کنترل روغن شروع به گرم شدن می‌شود و پس از تقریباً ۹۰ ثانیه حرارت هیتر باعث قطع شدن جریان شده و کمپرسور خاموش می‌شود.

ساختمان چیلر تراکمی

الکتروموتور: میل لنگ کمپرسور را به حرکت در می‌آورد حرکت دورانی میل لنگ باعث حرکت رفت وبرگشت پیستون در داخل سیلندر می‌گردد در نتیجه گاز مبرد در کمپرسور متراکم می‌شود.

کوپلینگ: جفت کننده محور الکترو موتور با محور میل لنگ کمپرسور است.

کمپرسور: گاز خروجی از اواپراتور را متراکم کرده وارد کندانسور می‌کند.

لوله رانش: گاز خروجی از کمپرسور را به کندانسور هدایت می‌کند.

کندانسور: کندانسور چیلر اگر از نوع پوسته و لوله باشد در داخل پوسته گازمبرد و در داخل لوله‌ها آب خنک جریان دارد. گاز داغ و متراکم توسط لوله وارد پوسته کندانسور می‌شود. به علت تماس با لوله‌های مسی  حاوی آب خنک، خنک شده به مایع تبدیل می‌شود و از پایین از طریق لوله خارج می‌شود. آب جریانی از طریق لوله وارد کندانسور شده واز طریق لوله خارج می‌شود. آب خروجی از کندانسور به برج خنک کن هدایت می‌شود تا پس از خنک شدن دوباره به کندانسور برگردد.

لوله خروج مایع مبرد از کندانسور

شیر سرویس کندانسور: برای بستن لوله خروج مبرد از کندانسور در مواقع سرویس و تعمیرات و توقف طولانی دستگاه مورد استفاده قرار می‌گیرد.

شیر تغذیه ماده مبرد: برای شارژ سیستم استفاده می‌شود.

فیلتر درایر یا صافی رطوبت گیر: وجود مواد جامد و رطوبت در دستگاه تبرید موجب بروز اشکالاتی می‌گردد که برای جلوگیری آن از وسیله‌ای به نام فیلتر برای گرفتن مواد جامد و درایر برای گرفتن رطوبت موجود در سیستم استفاده می‌شود.

شیر برقی: که در صورت وصل بودن جریان الکتریکی مسیر عبور مایع مبرد را باز نگه می‌دارد این شیر برقی از ترموستات فرمان می‌گیرد.

شیشه رویت یا سایت گلاس: میزان تغذیه ماده مبرد در سیستم و همچنین وجود رطوبت بیش از حد را در سیستم مشخص می‌نماید.

اواپراتور: ماده مبرد پس از عبور از شیر انبساط وارد اواپراتور چیلر می‌شود ودر داخل لوله‌های مسی تبخیر شده و به صورت بخار از اواپراتور خارج می‌شود. تبخیر در اواپراتورباعث سرد شدن آب جریانی در پوسته می‌گردد. آب سرد شده از محل بطرف هواساز و فن کویلها جریان می‌یابد و در برگشت از هواسازیا فن کویل ها از محل وارد اوپراتور چیلر می‌شود.

شیر انبساط ترموستاتیک: که از دمای گاز خروجی از اواپراتور تأثیر گرفته مقدار ماده مبرد ورودی به اواپراتور را تنظیم می‌نماید.

لوله مکش: که گاز خروجی از اواپراتور از طریق لوله وارد قسمت مکش کمپرسور می‌گردد.

تابلو وسایل اندازه‌گیری و کنترل فشار: که مانومترهای فشار زیاد و فشارکم کنترل فشار کم و زیاد و منترل فشار روغن روی آن نصب شده‌اند.
