دستگاه vrf | قیمت دستگاه vrf

در روزهای سرد زمستان و گرمای طاقت فرسای تابستان احتمالا تنها چیزی كه به ذهنتان می رسد استفاده از سیستم های گرمایشی و سرمایشی است .بسیاری از ما با اصطلاحاتی از قبیل کوره، دیگ بخار، پمپ حرارتی و تهویه مطبوع آشنا نیستیم و یا حداقل نام آنها را نشنیده ایم .

اما بد نیست هنگام تصمیم گیری در خرید و انتخاب دستگاه های تهویه مطبوع این اصلاحات را یاد بگیرید.با دانستن این اصلاحات به راحتی میتوانید قدرت، تاثیر،میزان مصرف و بازدهی سریع سیستم های سرمایشی و گرمایشی را تعیین كنید.

سیستم VRF یكی از سیستم ها و فناوری های تهویه مطبوع است. که در کنترل دقیق دما راندمان بالایی دارد. این سیستم ها انعطاف پذیری و بهره وری بالایی در انرژی و مصرف برق دارد. بنابراین دانستن قیمت دستگاه vrf  در انتخاب و تصمیم آگاهانه آن نقش بسیار مهمی دارد. در حال حاضر سیستم های vrf  در سراسر جهان به ویژه در ایران بسیار رایج است و 15 ساله كه مورد توجه كارفرمایان بسیاری قرار گرفته است.اگر علاقه مند به دانستن مطالب بیشتر در مورد فناوری VRF و نحوه بهره مندی از آن هستید، به خواندن این پست ادامه دهید.

تاریخچه سیستم های VRF

سیستم های vrf اولین بار توسط شرکت ژاپنی دایکین در سال 1982 اختراع شد.اگر به ژاپن سفر كرده باشید این سیستم ها را در فضاهای اداری متوسط و بزرگ  در ژاپن رخواهید دید. در اوایل دهه 2000 دستگاه های VRF  به عنوان سیستمی مقرون به صرفه برای گرمایش و سرمایش همزمان ساختمان های تجاری و مسكونی می باشد كه مانند كولر ها در پشت بام قابل نصب است. گردش گاز مبرد اصلی ترین قلب تپنده دستگاه برای خنک و گرم کردن محیط می باشد.

فناوری سیستم وی آر اف فوق‌العاده مدرن و پیشرفته‌ است كه به دلیل استفاده از موتورهای پر سرعت و کمپرسورهای اینورتر معمولاً 30 تا 40 درصد انرژی کمتر مصرف می کند .این كاهش مصرف انرژی در ساختمان های تجاری بسیار حائز اهمیت است زیرا تا 55 درصد در هزینه های برق صرفه جویی می کند.

سیستم VRF چیست ؟

اگر به دنبال سیستم های تهویه مطبوع  بسیار کارآمد برای تنظیم دقیق دما در ساختمان های تجاری هستید دستگاه های وی اراف را فراموش نكنید. اگر بخواهم واضح تر تعریف كنیم،مثلا تصور كنید بیشتر اوقات، دمای فضاهای داخلی ساختمان به طور اجتناب ناپذیری در طول روز بر اثر تجهیزات اداری و روشنایی ساطع کننده گرما، تغییر دمای بیرون و به ویژه موقعیت خورشید تغییر می کند و نیاز به  سیستمی دارد كه عملیات سرمایشی و گرمایشی همزمان را انجام دهد.

اثر ترکیبی این تأثیرات داخلی و خارجی اغلب به این معنی که برخی از قسمت های ساختمان به سرمایش نیاز دارند، در حالی که به طور همزمان، قسمت های دیگر با توجه به دما نیاز به گرما دارند.به این ترتیب سیستم VRF با سنسور دقیق خود دمای محیط را متعادل می كند و در نهایت راندمان انرژی و برق بالا می رود.

به طور كلی،سیستم های وی ار اف نوعی سیستم گرمایشی و سرمایشی منحصر به فرد برای مراكز تجاری و مسكونی است. با توجه به اینكه سیستم های تهویه مطبوع در دو دسته کلی اسپلیت کانالی یا مینی اسپلیت بدون کانال است.جایگاه سیستم های vrf  جای خود را در بازار به شدت باز كرده اند.

اگر در یک خانه مسکونی زندگی می کنید، به احتمال زیاد انتخاب شما سیستم های اسپلیت است كه واحد کمپرسور و اواپراتور در خارج از منزل قرار گیرد. اما از سیستم های بدون کانال سیستم های vrf نیز نباید غافل شد. این سیستم ها در کاربردهای تجاری مانند هتل‌ها یا آپارتمان‌ها، محبوبیت بیشتری دارند.

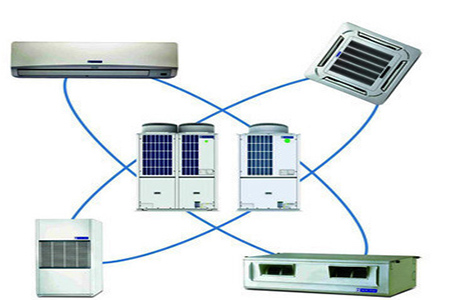

سیستم VRF دستگاه یکپارچه سرمایشی و گرمایشی از که به صورت دو تکه شامل یونیت خارجی و یونیت داخلی ساخته شده و بلوکه کشی مسی حاوی مبرد به یکدیگر متصل می شوند و به همین خاطر به آن اسپلیت مرکزی نیز گفته می شود زیرا همانند اسپلیت به صورت دو تکه ساخته می شود.

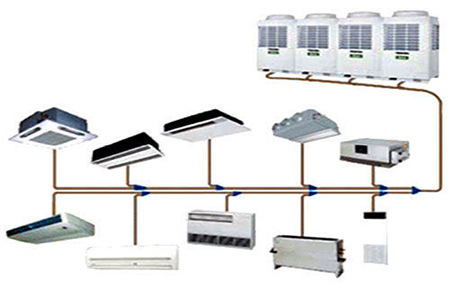

یونیت خارجی که در مکانی خارج از ساختمان مانند پشت بام یا حیاط نصب شده به صورت مرکزی به چندین یونیت داخلی یا همان فن کویل متصل می‌شود و سرمایش و گرمایش ساختمان را تامین می کند.

این سیستم تقریباً شبیه چیلر تراکمی است و با این تفاوت که در مدار آن آب وجود ندارد و مورد مستقیماً هم کننده انرژی گرمایی بین یونیت های داخلی و خارجی است. در چیلر ها، آب درون یک مبدل جاسازی شده در چیلر سرد شده و با پمپ به فن کویل های درون ساختمان ارسال می شود ولی در سیستم VRF مبرد مستقیماً به فن کویل های درون ساختمان ارسال می شود تا در فصل گرم عمل سرمایش هوا و در فصل سرد عمل گرمایش هوا انجام شود.

مطالعه بیشتر:

برج خنک کننده چیست؟

کندانسور چیست؟

سیستم vrf چیست؟

تجهیزات و لوازم کنترل و اندازه گیری

کارکرد سیستم VRF وی آر اف

سیستم وی آر اف دمای اتاق مورد نظر را با دمای فضای بیرون مقایسه می کند و از طریق کمپرسور پیشرفته خود آن را متعادل می كند.در مدار سیستم وی آر اف ،آب در مدار آن وجود ندارد و تنها از طریق گاز مبرّد عمل گرمایش و سرمایش را انجام می دهد.اگر به دنبال صرفه جویی در هزینه های برق هستید،نوع GHP سیستم vrf  با مصرف سوخت گاز شهری عملیات سرمایشی و گرمایشی را به بهترین نحو انجام می دهد.به این ترتیب، دیگر نیاز نیست هزینه های بالای سیستم های قدیمی سرمایشی و گرمایشی مانند چیلرها را  پرداخت كنید.

از طرفی،مانند هر سیستم تهویه مطبوع، سیستم وی ار اف برای هر ساختمانی با هر شکل کاربری از قبیل مسکونی، اداری و تجاری، ساختمان های تاریخی، مدارس، بانک ها، هتل ها، تاسیسات مسکونی، ادارات برای تهویه و تنظیم کیفیت هوا مناسب است. بد نیست بدانید،مزیت اصلی این سیستم ها صرفه جویی در فضا و هزینه است.

سیستم های VRF به دو گروه تقسیم میشوند

1. GHP از طریق انرژی گاز شهری طبیعی کار میکند

2. EHP از طریق انرژی الکتریکی کار می کند

قیمت سیستم های vrf

قیمت دستگاه VRF بستگی به میزان حجم و ظرفیت ،هزینه برق، تکنولوژی به كار رفته ،لوله كشی ،اندازه و متراژ یونیت ها، تجهیزات اضافی ،قیمت ارز (با توجه به اینكه دستگاه وارداتی است) ،حمل دستگاه به ایران و برند آن متفاوت است. به عنوان نمونه  قیمت یونیت خارجی و داخلی در برند های مختلف به ازای هر تن ظرفیت (هر ۳٫۵ کیلووات) متفاوت است. البته قیمت دستگاه vrf  بسته به ابعاد پروژه های ساختمانی نیز متفاوت است.به طور كلی برای هر تن تبرید باید مبلغ 870 تا 1230 دلار در نظربگیرید.

قیمت سیستم VRF بر حسب تن تبرید

یونیت های خارجی دستگاه VRF در ابعاد مختلفی تولید می شوند .این ابعاد بر حسب ظرفیت تن تبرید دستگاه قیمت نهایی سیستم وی ار اف را تعیین می كنند. به این معنی كه هر چه ظرفیت دستگاه کمتر باشد، قیمت به ازای هر تن تبرید بیشتر است. قیمت دستگاه های VRF به دلیل اینكه در خارج از کشور تولید می شوند، با واردات آنها چند درصد به قیمت آنها افزوده می شود.

عواملی كه بر قیمت سیستم vrf  تاثیر گذار است:

• لوله کشی

همانطور كه می دانید،هزینه لوله كشی یونیت های داخلی و خارجی دستگاه VRF برحسب متراژ ساختمان های مختلف و فاصله آنها نسبت به هم متفاوت است و به ازای هر متر 20 تا 30 دلار هزینه دارد.

• تجهیزات مکمل گرمایشی

در برخی از موارد به دلیل هزینه های كمترنسبت به سیستم های VRF، تجهیزات گرمایشی و از طریق لوله کشی آب به موتورخانه و گردش آبگرم در فن کویل ها هوای ساختمان گرم می شود.در نتیجه،اضافه كردن این تجهیزات به سیستم به قیمت آن اضافه می كند.

• برندهای مختلف

انواع سیستم های تهویه مطبوع گرمایشی و سرمایشی مدرن VRF در كشورها و برندهای معتبر کره ای(ال جی ، سامسونگ) ، ژاپنی (دایکین ،او جنرال،میتسوبیشی)  و چینی (مدیا ، گری و گرین )ساخته می شود. انتخاب نوع برند مناسب دستگاه بر حسب نیازهایتان عاملی كه بر قیمت آن اثر می گذارد.

• واردات

در ایران دستگاه های VRF بر حسب قیمت ارز و دلار و با توجه به تحریم های ظالمانه واردات می شوند  .در حال حاضر برخی از این برندها بخاطر تحریم وارد نمی شوند و با توجه به تحریم های ایران قیمت برخی از این برندها  بسیار بالا است.

• تكنولوژی به كار رفته

در سیستم‌ و دستگاه VRF برای تهویه مطبوع عالی از فناوری های مختلفی از قبیل هوشمند سازی،سرعت و عملكرد مناسب، مبدل الکترونیکی(ECM) ، گرمایش و سرمایش همزمان،كاهش مصرف انرژی و پمپ گرمایی برای سرمایش و گرمایش ساختمان های مسكونی و تجاری استفاده می شود كه همگی بر قیمت دستكاه تاثیرگذار است.

ویژگی ها و مزایا سیستم VRF

• مدیریت پنل ها جهت افزایش بهره وری تا ۲۰ درصد

• تنوع در استفاده همزمان از انواع یونیت داخلی

• امکان کنترل هر یونیت داخلی به صورت مجزا

• استفاده از کمپرسور اسکرال از نوع دیجیتال اینورتر. این ویژگی به تنهایی می تواند مصرف برق را به میزان قابل ملاحظه کاهش دهد.

• در نصب و سرویس این سیستم با مشکل مواجه نخواهید بود چرا که ابعاد و وزن دستگاه جابجایی و حمل آن را سهولت بخشیده است.

• سیستم های VRF قابلیت اتصال ۶۴ یونیت داخلی را دارد‌. هر یونیت داخلی به صورت مجزا قابل کنترل است.

• در این سیستم ها یونیت داخلی به صورت مرکزی در سقف نصب می‌ شود و فضای زیادی برای نصب آنها نیاز نیست علاوه بر آن نصب یونیت های خارجی فضای مفید ساختمان را اشغال نمی کند

• سیستم های VRF صدای کمی را به دلیل استفاده از فر های کندانسور و نحوه عملکرد کمپرسور ایجاد می ‌کنند و بدون لرزش کار میکنند

• این سیستم‌ها به تجهیزات جانبی همچون پمپ ، مدار لوله کشی ، کانال هوا ، لوله کشی فولادی نیازی ندارد نیازی ندارند و هزینه تجهیزات اولیه پایین می باشد.

• کنترل آسان دمای اتاق به این معنی كه هر فرد می تواند دمای اتاق را براساس نیاز خود تنظیم کند.
• گرمایش و سرمایش دقیق كه امكان سرمایش یا گرمایش شدن خودكار در مناطق مختلف ساختمان به طور همزمان وجود دارد همچنین امكان تنظیمات دما به طور سفارشی امكانپذیر است.
• این دستگاه با طراحی انعطاف پذیر در انواع و اندازه‌های مختلف برای هر کاربردی مناسب است.  بنابراین اگر فضای محدودی داشته باشید یک انتخاب عالی است.
• سیستم های VRF بسیار بی صدا هستند و برخلاف فناوری قدیمی تر ، هنگام کار، مزاحم ساکنین ساختمان نمیشود.
• به دلیل وزن کمتر این سیستم ها نصب آسان تری دارند.
• معماری و طراحی جدید دستگاه با تکنولوژی بالای آن فضای کمتری را اشغال می کند.
• سیستم های وی ار اف برای گرمایش و سرمایش فضاهای کوچک موثر است و هر واحد نیز با ظرفیت متغیر کار می کند.
• كاهش مصرف برق تا 25 درصد به دلیل اینورتر بودن كمپرسور
• هزینه تعمیر و نگهداری كمتر و راندمان و طول عمر بالا
• تولید صدای كمتر حین كاركردن دستگاه
• در حالیکه در سیستم های VRF این امکان وجود دارد که پانل داخلی مربوط به هر فضا به صورت مستقل روشن و خاموش شده و نیز بر روی دمای دلخواهی تنظیم گردد و در هر فضا صورت جداگانه  روشن و خاموش شود.
• سیستم های VRF قابلیت لوله کشی در طول و ارتفاع های بالا را دارد.
• امکان طول لوله کشی در متراژ بالا تا 100 متر
• تنوع در نصب به صورت دیواری، سقفی توکار و کانالی و بدون كانال
• هوشمند بودن دستگاه در بهینه سازی مصرف انرژی و راندمان
• صدای بسیار كم دستگاه در ازای كمپرسور بسیار قدرتمند
• وجود تکنولوژی بخار در این سیستم باعث شده تا دستگاه در شرایط دمایی 20- درجه سانتی گراد به کار خود ادامه دهد كه به این ترتیب راندمان گرمایشی دستگاه افزایش می یابد.
• بازیابی خودكار روغن كمپرسور توسط دستگاه كه منجر به كاهش مصرف انرژی می شود.
• قابلیت تنظیم هوشمند دمای هر قسمت از فضای ساختمان به میزان دلخواه و به صورت مجزا
• حداقل فضا برای نصب دستگاه بر روی پشت بام به این ترتیب دیگر نیازی به اشغال فضای موتور خانه نیست.
• عیب یابی اتوماتیک کل سیستم از طریق مانیتور

گاز مبرد R410a  داخل لوله های مسی دستگاه سازگار با محیط زیست است و به لایه ازن آسیبی نمی رساند.

مطالعه بیشتر:

• هواساز|قیمت هواساز |خرید هواساز| انواع هواساز
• انواع چیلر
• چیلر تراکمی هوا خنک
• چیلر تراکمی آب خنک

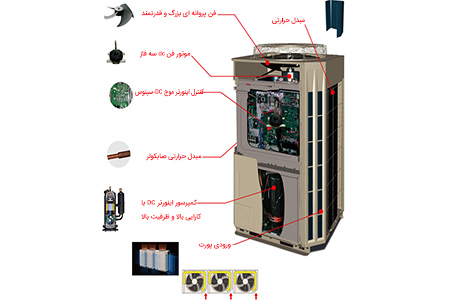

اجزاء تشکیل دهنده سیستم VRF

• کمپرسورها

• آکومولاتور

• شیرهای انبساط

• شیرهای اطمینان

• جدا کننده روغن

• مبدل های ساب کولر

• شیر کنترل HOT Gas

انواع سیستم های VRF

• سیستم VRF گرمایشی و سرمایشی

تفاوت این نوع سیستم با سیستم VRF سرمایشی در این است که در فصل زمستان برای گرمایش محیط قابل استفاده قرار می گیرد و از پمپ گرمایشی برای تولید گرمایش استفاده می شود.

کارکرد این نوع  از سیستم ها به این گونه است که زمانی یونیت خارجی در حالت سرمایش قرار گیرد تمامی پنل های داخلی فقط می توانند به خنک سازی فضا بپردازند و نمی توان از دو حالت سرمایش و گرمایش به طور همزمان استفاده کرد.

مطالعه بیشتر:

اواپراتور چیست؟

انواع کمپرسور؟

شیرآلات صنعت تهویه و تبرید

• سیستم VRF سرمایشی یا سرد کننده:

این سیستم ها ساده ترین نوع از سیستم VRF است که تنها از قابلیت سرمایش برخوردار است و این سیستم ها تنها در فصل تابستان از طریق یونیت داخلی فضای ساختمان را خنک می کنند.

• سیستم VRF با بازیافت گرما:

این سیستم ها از دو نوع سیستم ذکر شده پیشرفته تر بوده و به طور همزمان می توان هم از گرمایش و هم سرمایش در یک ساختمان با فضای بسته استفاده کرد.

مطالعه بیشتر:

• فن کویل | قیمت فن کویل | خرید فن کویل
• خرید مینی چیلر |قیمت مینی چیلر|مینی چیلر خانگی
• داکت اسپلیت |قیمت داکت اسپلیت|خرید داکت اسپلیت

معایب دستگاه و سیستم های VRF

• استفاده از کمپرسور در سیستم های VRF جهت تولید گرمایش (مانند کولر گازی و داکت اسپلیت هایی که کویل گرمایش ندارند)، به منزله مصرف قابل توجه برق خواهد بود و این در شرایطی است که سیستم های معمول گرمایشی (رادیاتور) از آب گرم که با مصرف گاز شهری تولید می شود، استفاده می کنند.

لذا با توجه به هزینه های بالای برق در ایران، بکارگیری سیستم های VRF در فصل سرما به صرفه نخواهد بود. بخصوص آنکه به علت کیفیت پایین گرمایش سیستم های هیت پمپی، بایستی در صورت استفاده از VRF در شهرهای غیر گرمسیری، از سیستم های جانبی مانند رادیاتور یا گرمایش از کف نیز بهره گرفت.

• امکان بهره برداری از سیستم VRF در ساختمان های خیلی مرتفع وجود ندارد. چنانکه هر شرکت تولیدکننده ای، حداکثر فاصله عمودی مجاز بین یونیت خارجی و دورترین یونیت داخلی را اعلام می کند. محدودیتی که برای فن کویل ها وجود ندارد.

• احتمال نشتی مبرد در سیستم های VRF به مراتب بیشتر است و این موضوع یکی از نگرانی های جدی و قابل توجهی است که می تواند علاوه بر آسیب های زیست محیطی و به خطر انداختن سلامتی افراد، هزینه زیادی را جهت بازسازی سیستم تحمیل کند. چراکه توازن فشار مبرد در داخل لوله ها از بین رفته و سیستم بایستی بعد از تخلیه کامل، مجدداً شارژ شود.

• یكی ازنگرانی های سیستم VRF نشت مبرد است كه برای سلامت و ایمنی افراد بسیار خطرناک است و باعث آسیب های زیست محیطی می شود.
• در صورت عدم نصب درست سیستم دچار مشکلات مکانیکی می شود.
• عدم وجود قطعات قابل تعویض و پشتیبانی و عدم مهارت لازم در همه تکنسین ها در تعمیر و نگهداری این سیستم ها
• سیستم ‌ VRFویژگی مدیریت رطوبت ندارند. و نیاز به رطوبت‌گیر و رطوبت زدایی برای بهتر كاركرد دستگاه است و می توان از دستگاه های هواساز در ساختمان های بزرگ اداری و تجاری در کنار VRF استفاده کرد.
• در صورت کوچکترین نشتی گاز در مسیر لوله کشی كاركرد کل دستگاه مختل می شود علاوه بر این، از آنجا كه مبرد گاز سیستم های VRF بی بو و رنگ است باید به طور كل تعویض شود.
• قابلیت گرمایشی دستگاه مشمول هزینه برق می باشد، كه در ایران مقرون به صرفه نیست.
• امکان تغییر و جابه جایی یونیت داخلی دستگاه وجود ندارد و ممكن است حركت و جابه جایی عملكرد دستگاه را به هم بریزد.
• استفاده سیستم های VRF از برق به خصوص در فصول گرم باعث بالا رفتن مصرف انرژی و برق می شود و بهتر است که در ایران (به علت ارزان تر بودن قیمت گاز نسبت به برق) از گاز برای گرمایش استفاده شود. البته در نوع GHP سیستم وی ار اف هم در سرمایش و هم در گرمایش از گاز شهری استفاده می شود.
• قابل نصب نبودن سیستم های VRF برای برج ها های ساختمانی که بالکن ندارند و به دلیل محدودیت اندازه و فاصله میان یونیت های داخلی و خارجی
• نشتی گاز مبردها دستگاه كه باعث صورت به خطر افتادن سلامت افراد و کاربران و آسیب های زیست محیطی میشود.
• هزینه های بالای نصب و تعمیر دستگاه

برتری سیستم های VRF نسبت به دستگاه های تهویه مطبوع چیلر

دستگاه های چیلر از طریق گردش فرآیند تقطیر و تبخیر از یک قسمت دستگاه به قسمت دیگر عملیات سرمایشی را انجام می دهد.اما سیستم های VRF، یكی از سیستم های تهویه مطبوع مدرن و كارآمد است كه راندمان انرژی بالا با چندین یونیت داخلی می باشد.

قیمت و هزینه اولیه سیستم VRF از قبیل لوله كشی و نصب آن بسته به اندازه ساختمان نسبت به سایر سیستم ها بالاتر است.این درحالی كه هزینه لوله كشی و نصب در چیلرها دقیقا نصف این است.

با توجه به خشكسالی های پی در پس در كلانشهرهای صنعتی نصب چیلرها آب زیادی را مصرف می كند در حالی كه  در سیستم های  وی اراف به سرعت جای چیلرها را گرفتند.تکنولوژی اینورتردر سیستم های VRF به این معنی که نیازی به مصرف انرژی بالا و راندمان پایین نیست.  به این ترتیب می توانید تا 40 % در مصرف انرژی صرفه جویی كنید.

عدم امکان جابه جایی یونیت داخلی وی ار اف  یكی از معایب آن می باشد  و كمترین تغییر و جا به جایی منجر به بهم ریختگی كل دستگاه می شوداما چیزی كه دستگاه های چیلر را محبوب كرده قابلیت جابه جایی آسان آن است.

مشخصات ویژه سیستم هایVRF

• در ساده‌ترین شکل سیستم هایVRF از طریق یک سیستم لوله‌کشی مسی حاوی مبرد (گاز )امکان کنترل دقیق دما را فراهم می کند.
• همچنین می‌توان این سیستم‌ها را طوری مهندسی کرد که نیاز به کانال‌های توزیع هوا را به حداقل رساند یا حتی به طور کامل حذف کرد، در نتیجه اجرای آنها مقرون به صرفه و نصب آن‌ها در جایی که فضای محدود وجود دارد آسان‌تر می‌شود.
• این دستگاه بر اساس اصل چرخه مبرد و گاز معمولی مانند R410A (مبرد به معنای چرخه ای سرمایشی است که دائما تکرار می شود تا عمل سردسازی را انجام دهد).
• اجزای متداول این سیستم کمپرسور، فن دمنده، موتور فن، کویل خنک کننده و برد آی سی است.
• داشتن قابلیت اینورتر
• کاربرد در خانه های بزرگ و ساختمان های تجاری
• وجود یونیت خارجی سیستم VRF
• اطمینان از استفاده از سیستم های تهویه مطبوع VRF به دلیل تجهیزات كارآمد آسان و از لحاظ مصرف انرژی مقرون به صرفه است.

نتیجه

همه سیستم های تهویه مطبوع دارای مزایا و معایبی هستند، اما اگر این سیستم ها به درستی استفاده کنید، از معایب آنها می توان چشم پوشی كرد. سیستم های VRF درسته كه کاربر پسند نیستند اما کارآمد هستند و صدای کمتری ایجاد می کنند. همچنین فضای کمتری اشغال می کنند و هزینه برق كاهش می یابد.  در نهایت،با نصب موفقیت آمیز سیستم VRF ، از آنها لذت خواهید برد و طراحی منعطف و ساده آنها آرامش خیال و راحت را برای شما فراهم می کند.
