نحوه عملکرد انواع چیلرها – تفاوت چیلر تراکمی و چیلر جذبی
چیلرها تجهیزاتی هستند که با استفاده از دو سیکل جذب یا تراکم گرما را از مایع می گیرند. چیلر ها از نظر سیکلی به دو دسته تراکمی و جذبی تقسیم بندی می شوند. نحوه عملکرد انواع چیلرهای صنعتی بر اساس تغییر فاز آب از مایع به گاز و بالعکس می باشد و تنها تفاوت انواع چیلرها در نحوه تامین انرژی لازم برای این تغییر فاز می باشد.
نحوه عملکرد انواع چیلرها به چه صورت می باشد؟
چیلرها تجهیزاتی می باشند که گرما را از مایع می گیرند. مایع سرد شده به وسیله پمپ و از طریق لوله کشی های عایق شده به فن کویل ها، موتورخانه ها و… ارسال می گردد. گرمای گرفته از مایع می تواند به محیط یا سیستم های گرمایشی انتقال داده شود. از چیلرها برای تهویه مطبوع صنعتی نیز استفاده می شود.
چیلرها از نظر سیکلی که سیال در آنها طی میکند به دو دستۀ چیلرهای جذبی و چیلرهای تراکمی تقسیم بندی میشوند. تفاوت انواع چیلرها در تأمین انرژی لازم برای راه اندازی سیکل است. در چیلرهای تراکمی انرژی لازم جهت برقراری حرکت سیال به کمک انرژی الکتریکی و در چیلرهای جذبی به کمک انرژی حرارتی تامین می شود.
کاربرد چیلرها در محیط های صنعتی، موتورخانه ها، ساختمان های مسکونی و تجاری، تهویه مطبوع، تهویه صنعتی و نگهداری مواد غذایی و شیمیایی می باشد.
مقایسه انواع چیلرها
چیلر ها به دو دسته کلی چیلر تراکمی و چیلر جذبی تقسیم بندی می شوند. در ادامه به معرفی و بیان نحوه عملکرد انواع چیلرها خواهیم پرداخت.
مطالعه بیشتر:
نحوه عملکرد چیلر تراکمی
چیلرهای تراکمی در مقایسه با چیلرهای جذبی کارایی بهتری دارند. مهم ترین تفاوت چیلر تراکمی جایگزین کردن انرژی الکتریکی به جای انرژی حرارتی می باشد. چیلر تراکمی بر اساس تراکم گاز مبرد، عمل سرمایش را انجام میدهد. ابتدا فشار گاز توسط کمپرسور افزایش یافته و سپس وارد کندانسور شده و با از دست دادن حرارت، به مایع تبدیل میشود و سپس از طریق شیر انبساط و کاهش دما و فشار، وارد اواپراتور شده و گرمای آب در مجاورت با اواپراتور را میگیرد سپس آب خنک شده جهت خنک کردن دستگاه یا فضای داخلی ساختمان مورد استفاده قرار می گیرد.
ساختمان اصلی چیلر تراکمی از تجهیزاتی نظیر کمپرسور، اواپراتور، کندانسور، شیر انبساط، لرزه گیر و تابلو برق تشکیل شده است.
مطالعه بیشتر:
انواع چیلر های تراکمی
چیلرهای تراکمی بر اساس نوع کندانسور به سه دسته هواخنک، آب خنک و تبخیری و بر اساس نوع کمپرسور به سه دسته چیلر رفت و برگشتی، سانتریفیوژ، دورانی (اسکرو و اسکرال) تقسیم بندی می شوند.
چیلر تراکمی هوا خنک
- در كندانسورهای هوایی از هوا به عنوان عامل تقطیر استفاده می شود(چیلر هوا خنک) در حالی كه در كندانسورهای آبی عامل تقطیر مبرد آب است(چیلر آب خنک). در كندانسورهای تبخیری، از هر دو عامل هوا و آب استفاده میشود. در كندانسورهای تبخیری، تقطیر مبرد عمدتاً از تبخیر آب پاشیده شده بر روی كندانسور حاصل شده و هوا جهت افزایش شدت تبخیر با رفع بخار آب بکار میرود. جریان هوا در كندانسور های هوایی ممكن است به دو صورت جریان طبیعی ( یخچال ها و فریزرهای خانگی) و جریان اجباری (جریان هوا به وسیله فن یا دمنده) باشد.
مطالعه بیشتر:
- فن کویل | قیمت فن کویل | خرید فن کویل
- خرید مینی چیلر |قیمت مینی چیلر|مینی چیلر خانگی
- سیستم vrf چیست؟
- تجهیزات و لوازم کنترل و اندازه گیری

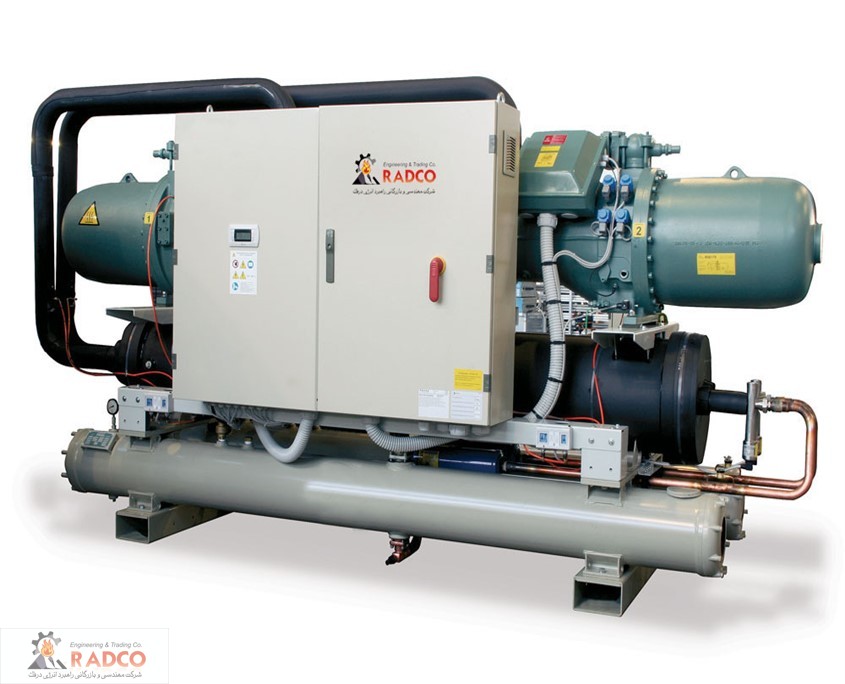

چیلر تراکمی آب خنک
