برق کشی فن کویل
طراحی نقشه برق فن کویل یک فرایند کاملا تخصصی می باشد و نیاز به کسب مهارت و تجربه دارد . به طور معمول، راه اندازی و کارکرد دستگاه های فن کویل با جریان برق و نیروی الکتریکی صورت می گیرد.
فن کویل
فن کویل ها برای تامین سرمایش و گرمایش برای مناطق جداگانه (اتاق ها، فضای نشیمن) مورد استفاده قرار می گیرند. به گونه ای که کنترل منطقه ای به طور جداگانه انجام می گیرد و موجب کاهش میزان آلودگی و انتقال آن بین تمام فضاها می شود.
فن کویل ها بسیار کارآمد هستند و به دلیل اینکه از فضای بسیار کمی استفاده می کنند می تواند مناسب بسیاری محیط ها هستند.

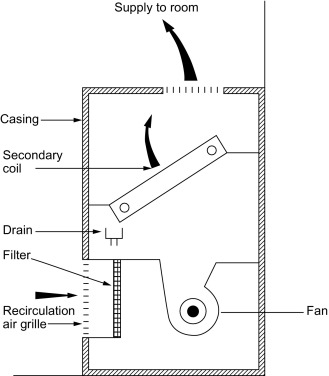

فن کویل ها یکی از موثرترین سیستم ها در گرمایش و سرمایش هر ساختمانی هستند این دستگاه با توجه به نامش از فن و کویل ساخته شده است که وظیفه انتقال گرما و سرما را به محیط دارد هوای گرم از طریق لوله آب گرم که با استفاده از پگیج یا موتورخانه مرکزی تامین می شود از طریق فن کویل به محیط منتقل می شود و سرمایش آن نیز از طریق چیلر تامین می شود.
مطالعه بیشتر:
فن کویل ها با توجه به نوعشان برق کشی متفاوتی دارند.

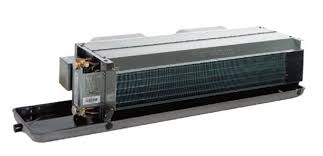

فن کویل سقفی توکار
فن کویل سقفی توکار درون سقف کاذب نصب می شوند و دمای آنها با استفاده از ترموستاتی که در هر اتاق به صورت مجزا نصب شده ، کنترل می شود ویا می توان از ریموت کنترل استفاده کرد .
این نوع فن کویل به دلیل زیبا بودن و کم صدا بودن مورد توجه بسیار قرار گرفته است.ظرفیت این فن کویل بین 200 تا 1200CFM می باشد. این فن کویل را در زیر سقف کاذب نصب می گردد و زیر آن دریچه بازدید جهت دسترسی، تعمیر و نگهداری تعبیه می شود.

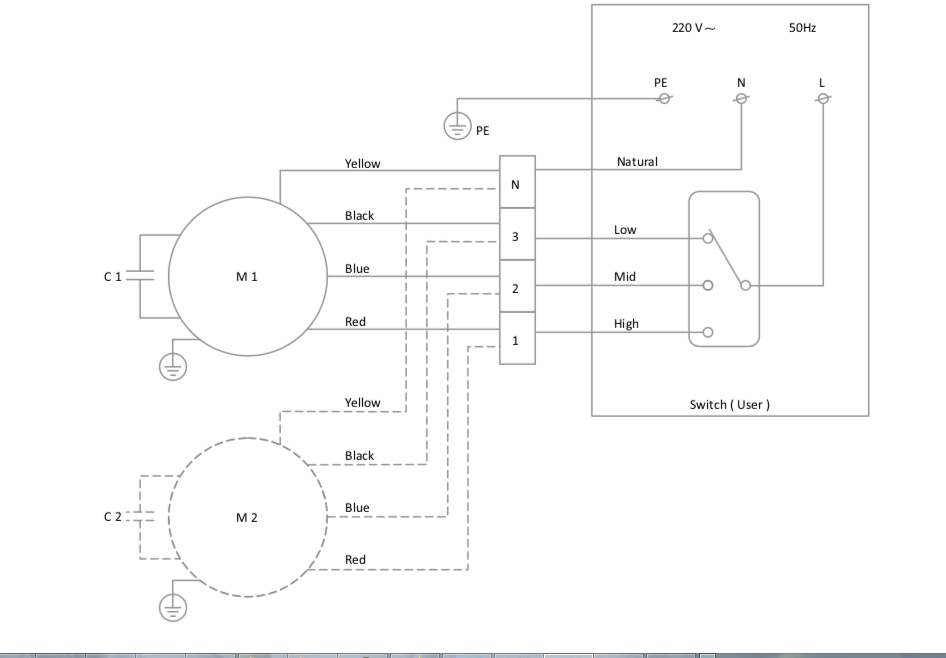

نحوه برق کشی فن کویل سقفی
مطالعه بیشتر:
تجهیزات و لوازم کنترل و اندازه گیری
فن کویل سقفی با کابینت
فن کویل سقفی با کابینت مانند فن کویل های ایستاده هستند با این تفاوت که در زیر سقف و به صورت افقی نصب می شود .و به صورت افقی هوا را خارج می کند.
فن کویل کاستی
فن کویل کاستی از نوع فن کویل های سقفی می باشند، در سقف کاذب قرار می گیرند و در دو نوع یک طرفه و چهار طرفه تولید می شوند. جریان هوا به گونه ای است که مکش هوا از رویه ی داخلی و پرتاب هوا از دریچه های کناری صورت می گیرد.

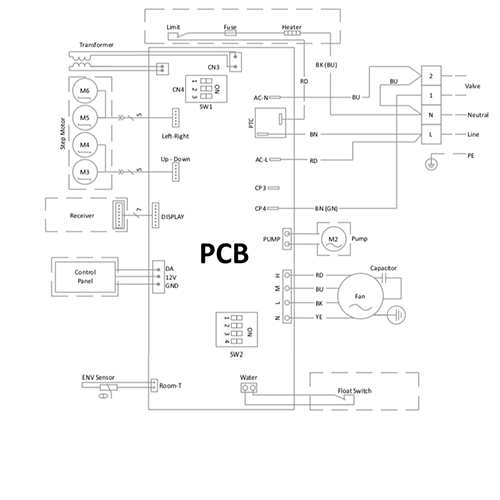

نحوه برق کشی فن کویل کاستی
مطالعه بیشتر:

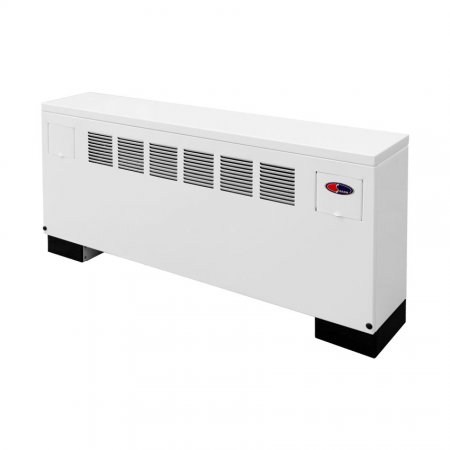

فن کویل زمینی
فن کویل زمینی با ظرفیت 200 الی 1200 فوت مکعب در دقیقه وجود دارد که به دو صورت بالازن و روبروزن هوا را انتقال می دهند .به دلیل ظرفیت پایین این نوع فن کویل برای اتاق ها و فضاهای کوچک تر مناسب است. همچنین ساختمان هایی که امکان شکافتن سقف نیست از این فن کویل استفاده می شود.

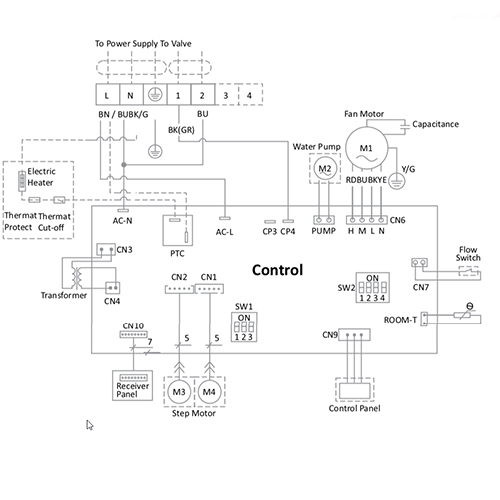

نحوه برق کشی فن کویل زمینی
مطالعه بیشتر:
فن کویل کانالی
فن کویل کانالی از نظر ظاهرشبیه به فن کویل سقفی توکار است و در داخل سقف کاذب قرار می گیرد . فن کویل کانالی در ظرفیت های 600 تا 2000 فوت مکعب در دقیقه است. این نوع فن کویل به دلیل ظرفیت بالایی که دارد برای فضاهای بزرگ مناسب است . تنظیم سرعت پرتاب هوا در خروجی کانال، دمای هوا و اندازه دریچه ها باید مطابق با حجم اتاق باشد تا کارایی فن کویل بیشتر شود.

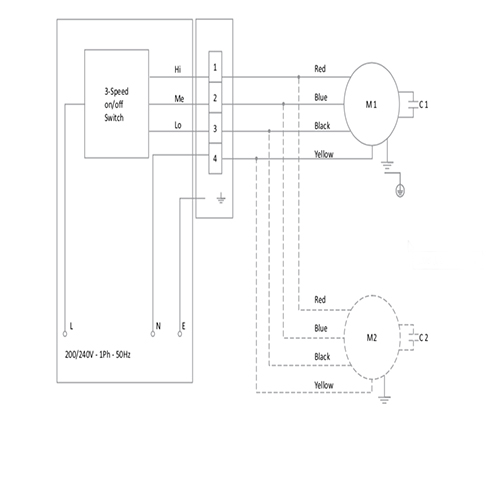

نحوه برق کشی فن کویل کانالی
مطالعه بیشتر :
فن کویل دیواری
فن کویل دیواری که به فن کویل دکوراتیو نیز مشهور است، روی دیوار نصب می شود .
شباهت زیادی به پنل کولر گازی دارد به همین دلیل از طرفداران زیادی برخوردار است . ظرفیت هوادهی از 300 تا 600 فوت مکعب بر دقیقه است.

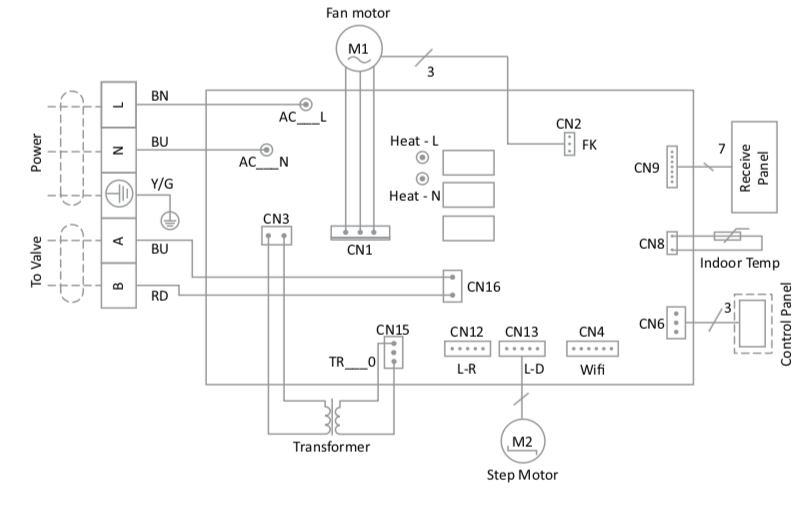

نحوه برق کشی فن کویل دیواری
طریقه سیم کشی فن کویل
بادبزن فن کویل یک موتور کوچک خازن دار یا قطب کوچک سایه ای است و در مقابل افزایش بار توان مقاومت را دارد.
فن کویل ها در کارکرد با بیشترین سرعت و بالاترین ظرفیت دارای توانی کمتر 30 وات هستند.
آمپر مصرفی فن کوئل ها در زمان شروع به کار از 5/2 آمپر کمتر است.
در زمان سیم کشی فن کویل به قوانین ملی و محلی در خصوص فن کویل ها می بایست توجه شود.
قابل ذکر است که سیم کشی روشنایی از فن کویل جدا می باشد.
از پیش نیازهای اصلی و حائز اهمیت برای راه اندازی فن کویل فرآیند سیم کشی برق آن است. اگر این عملکرد به صورت غیر اصولی و نادرست صورت گیرد می تواند مشکلات زیادی را همراه داشته باشد. به همین دلیل است که سیم کشی برق فن کویل ها باید توسط افراد مجرب و متبحر صورت پذیرد.
نحوه سیم کشی برق فن کویل
برای اینکه بخواهیم فن کویل را سیم کشی کنیم نیاز است به یک سری از نکات توجه داشته باشیم. ظرفیت های برودتی و حرارتی دستگاه از موارد بسیار مهم و حائز اهمیت هستند . و سیم کشی فن کویل ها باید متناسب با ظرفیت و حداکثر توان آنها صورت بگیرد.
برای کابل کشی فن کویل باید از سیم هایی باکیفیت بالا و سایزی که با ترموستات دیواری دستگاه، ریموت کنترل و اندازه کابل قدرت استفاده کرد. نصب درست، صحیح و دقیق سیم های برق دستگاه برای راه اندازی و کارکرد بهینه سیستم بسیار تاثیر گذار و موثر می باشد. همچنین باید سایز سویچ متناسب با برق دستگاه انتخاب شود.
به طور کلی باید در زمان انتخاب سیم برای فن کویل باید به حجم هوادهی و ظرفیت سرمایشی و گرمایشی دستگاه توجه کرد.
کابل دستگاه در سایز 1.5 و اندازه کابل مربوط به ریموت فن کویل در اندازه های 0.5 تا 0.75 در نظر گرفته می شود. کابل فرمان فن کویل نیروی الکتریکی را بین پنل داخلی و پنل خارجی دستگاه میسر می کند.
برای جلوگیری از بروز هر مشکلی و تامین برق مورد نیاز دستگاه بهتر است سیم برق فن کویل از ترمینال برق اصلی ساختمان لحاظ گردد.

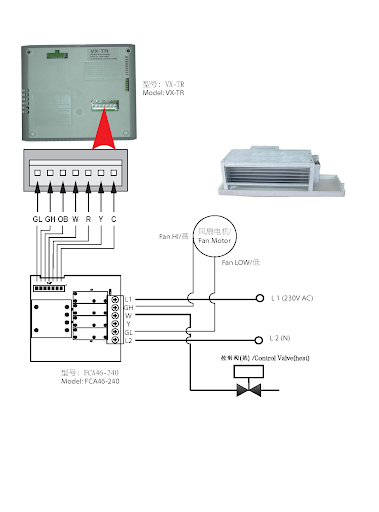

نحوه سیم کشی ترموستات فن کویل
سیم کشی ترموستات فن کویل نیز مانند برق فن کویل باید با دقت و حساسیت بالایی انجام شود . زیرا ممکن است موجب عملکرد نادرست ترموستات شود.
به طور کلی نحوه سیم کشی ترموستات 240 ولت با کابل 2 سیم(با زمین) سیم کشی می شوند، که سیم سیاه و سفید هر دو گرم هستند. این ترموستات در مجموع چهار سیم دارد: دو لاین (LINE) مشخص شده که به سیمهای مدار وصل شده و به سمت بخاری متصل می شوند. سیم های ترموستات اغلب قرمز و سیاه هستند- کد نویسی رنگ که نشان می دهد همه سیم ها جریان گرم دارند.
