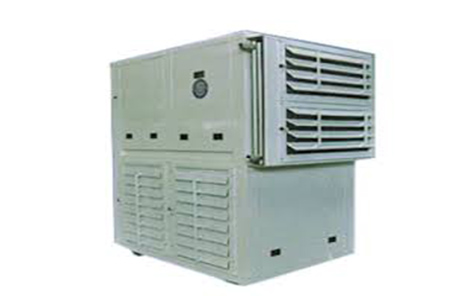

دستگاه زنت چیست ؟
دستگاه زنت یکی از دستگاه های سیستم تبخیری در سیستم تهویه مطبوع می باشد و یکی از ساده ترین سیستم های سرمایشی و گرمایشی در صنعت تهویه مطبوع است .
دستگاه زنت دو منظوره است و علاوه بر سرمایش و گرمایش رطوبت را نیز تنظیم می کند. این دستگاه بانام ز(زمستان ) ن (نیمه ) ت (تابستان ) به این دلیل نام گذاری شده است که چهار فصل بودن آن را نمایان می کند .این دستگاه ساخت ایران است .
دستگاه زنت از کولر آبی بزرگ تر است و در فصل تابستان مانند کولر آبی ، هوا را از محیط خارجی دریافت و پس از عبور از میان پوشال های خیس ، فضای داخل را خنک می کند .پمپ آب را از طریق تشتک به سمت پوشال ها هدایت می کند . چرخش فن باعث ایجاد هوا روی پوشال ها می شود . از تبخیر آب درون پوشال ها و عبور جریان هوا سبب تولید هوای خنک می شود . در فصل زمستان هم بعد از ترکیب هوای بازگشتی با درصد معینی از هوای تازه خارج از ساختمان بعد از عبور از کویل گرمایش که آب گرم آن از موتورخانه یا پکیج تامین می شود ، دمای مد نظر را برای محیط ایجاد می کند .
اصول کارکرد زنت مانند هواساز و ایرواشر بوده است.
مطالعه بیشتر :
اجزای دستگاه زنت
-
دریچه ورود هوای تازه
-
دریچه خروج هوای سرد یا گرم
-
کویل آب گرم
-
پدهای سلولوزی
-
پمپ آب
-
سیستم رطوبت زن
-
فن و موتور الکتریکی
-
دمپر
-
فیلتر(فیلتر هایی مناسب نیاز مصرف کننده )
-
سیستم کنترلی
-
کویل آب گرم یا مبدل حرارتی
-
سیستم رطوبت زن در زمستان
مطالعه بیشتر:
- فن کویل | قیمت فن کویل | خرید فن کویل
- خرید مینی چیلر |قیمت مینی چیلر|مینی چیلر خانگی
- داکت اسپلیت |قیمت داکت اسپلیت|خرید داکت اسپلیت
-
دریچه های هوای تازه و هوای رفت و برگشتی
دستگاه زنت شامل سه دریچه است دریچه رفت ، دریچه برگشت و دریچه هوای تازه است . دریچه هوای تازه مخصوص هوای تازه ای است که به دستگاه وارد می شود .
دریچه هوای رفت دریچه ای است که هوای تهویه شده وارد ساختمان می شود .
دریچه هوای برگشتی دریچه ای است که هوای ساختمان وارد دستگاه می شود .
میزان هوای بازگشتی یه دستگاه در موارد مختلف ، متفاوت و اندازه آن بسته به میزان دی اکسید کربن خرج شده از ساختمان که هرچه مقدار ان بیشتر باشد از هوای برگشتی کم تر استفاده می شود . این موضوع در دستگاه های صنعتی کمی متفاوت و به دلیل صرفه جویی در مصرف انرژی از مقدار بیشتری از هوای برگشتی استفاده می شود .
کویل آب گرم
برای اینکه کویل ها گرم شوند و تولید گرما کنند به به دستگاه بویلر یا پکیچ متصل می شوند . همچنین می توان از هیتر الکتریکی برای گرم کردن کویل استفاده کرد که مصرف برق زیادی دارد . برجستگی هایی که روی کویل ها وجود دارد فین نامیده می شود . فین ها به این خاطر که انتقال حرارت بهتر صورت گیرد و افت فشار صورت گیرد ایجاد می شوند .
مطالعه بیشتر:

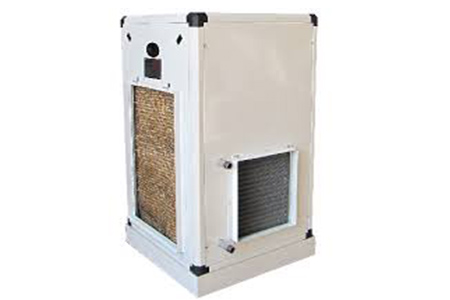

پدهای سلولوزی یا پوشال
پدها ،به شکل موج دار هستند و از جنس کاغذ هستند و برای اینکه فرایند تبخیر بهتر صورت گیرد استفاده می شوند . پدهای سلولوزی باشیارهای منظم ، مقاومت کمی در برابر جریان هوا ایجاد می کنند. حالت پد مناسب در مدت زمان کارکرد ثابت می ماند ، راندمانش کم نمی شود و همچنین دچار خرد شدگی و ریزش به داخل مخزن آب و آسیب به پمپ نمی شود
پمپ آب
برای اینکه بتواند آب را از تشتک به پدها انتقال دهد از پمپ استفاده می کند و برای اینکه مواد زائد به پمپ وارد نشوند از توری برای محافظت از آن استفاده می شود .
فیلتر
در تابستان پوشال ها از وجود ذرات معلق در هوا و ورود آنها به ساختمان جلوگیری می کنند اما در زمستان این کار بر عهده فیلتر ها است . فیلترها انواع مختلفی دارند و می توان از آنها استفاده کرد.
کاربرد فن و الکترو موتور
وطیفه کنترل کردن میزان هوای رفت را برعهده دارد . و در صورتی کار خود را به خوبی انجام می دهد که بالانس استاتیکی و دینامیکی شده باشد.
سیستم رطوبت زن در زمستان
رطوبت زنی با پاشیدن آب در مسیر جریان هوا صورت می گیرد . از نازلهایی جهت پاشش آب استفاده می شود و می توان میزان رطوبت هوا را تنظیم کرد . هرچه قطراتی که پاشیده می شوند ریز تر باشد کیفیت رطوبت زنی بهتر است .
کنترلر
با استفاده از کنترلر می توان دمای دستگاه زنت را برای رسیدن به دمای مطلوب کنترل کرد . از ترموستات می توان برای تنظیم دما استفاده کرد.
دمپر
برای تنظیم میطان جریان هوای دریچه های مختلف از آن استفاده می شود . محل قرار گرفتن دمپرها در کانال های ارتباطی بین دستگاه زنت و ساختمان است .
مطالعه بیشتر:
تجهیزات و لوازم کنترل و اندازه گیری
تشریح عملکرد دستگاه زنت در تابستان
در تابستان دستگاه زنت ، هوای گرم محیط را پس از عبور از روی پدهای سلولوزی (پوشال ها) و با عبور هوا از آنها و تبخیر آب هوا محیط را خنک می کند دستگاه زنت می تواند در شرایط مناسب ، هوای با دمای 38درجه سانتیگراد را تا 26 درجه سانتی گراد سرد کند و آسایش را فراهم کند .
تشریح عملکرد دستگاه زنت درزمستان
در زمستان نیز پس از ترکیب شدن هوای برگشتی و هوای تازه بیرون، پس از عبور از کویل گرم ، دمای مناسبی را فراهم می کند . در واقع زنت با ساده ترین دستگاه تهویه مطبوع مناسب با شرایط اقلیمی کشور می باشد که با صرفه ترین هزینه نگهداری و بهره بردتری می تواند شرایط آسایش را برای مصرف کنندگان فراهم آورد .در زمستان به دلیل خشکی هوا می توان به دستگاه زنت رطوبت زا نیز اضافه کرد .
دستگاه زنت در قسمت گرمایش آن از یک کویل دوردیفه یا چهار ردیفه تشکیل شده است.و قسمت سرمایش آن از طریق سیستم پوشال و آب افشان عمل می کند که به سیستم لوله کشی آب شهری متصل است . انتقال گرما و سرما از طریق فن دستگاه صورت می گیرد . این سیستم به دلیل هزینه ی کم تر چه درزمان نصب و چه در زمان نگهداری نسبت به سایر سیستم های تهویه مطبوع و بدلیل حذف لوله کشی به تمام اتاق ها و عدم نیاز به چیلر جهت سرمایش برای منازل مسکونی ، اداری ، صنعتی و.. خیلی به صرفه است . با استفاده از این دستگاه و نصب آن بر بالکون و یا پشت بام می توان با کانال کشی به اتاق ها می توان هوای مطبوع را در هر زمان به اتاق ها ارسال کند.
مطالعه بیشتر:
مزایای دستگاه زنت
- صرفه جویی قابل توجه در مصرف انرژی در مقایسه با کولرهای گازی و آبی
- همچنین به دلیل نداشتن کمپرسور (مصرف برق برای فن و پمپ) مصرف برق بسیار کم
- ارازن تر بودن نسبت به سایر سیستم های تهویه مطبوع
- قابلیت استفاده به صورت چهار فصل
- نصب و کاربری فن های سانتریفیوژ که نیازی به تسمه و پولی ندارند ، به همین علت سطح صدای پایین و کارکرد بدون لرزه دارند .
- جریان ملایم و گردش مناسب هوا در درون ساختمان
- حذف لوله کشی افقی در داخل آپارتمان ها است
- عدم نیاز به رادیاتور
- ایجاد رطوبت در فصل زمستان
- در مقایسه با رادیاتور فضا را در مدت زمان کمتری گرم می کند.
- به خاطر وجود پد های سلولوزی ایجاد حساسیت نمی کند.
مطالعه بیشتر:
معایب دستگاه زنت
در آب و هوای مرطوب(شهر های ساحلی) نمی توان از آن استفاده کرد زیرا در تابستان به علت تبخیر بخشی از آب در اثر تماس با هوا ، باعث افزایش رطوبت هوا می شود . اما دستگاه زنت برای آب و هوای خشک و نیمه خشک بسیار مناسب می باشد .
مقایسه زنت و هواساز
دستگاه زنت و هواساز هر دو برای ایجاد گرما سرما و رطوبت مورد استفاده قرار می گیرند . اما دستگاه زنت برای تولید سرما همانند کولر آبی عمل می کند اما دستگاه هواساز با استفاده از چیلر و بویلر (گرما) استفاده می کند . از جهت دیگر هواسازها نیازمند فیلتر هستند به این خاطر که تولید گرما و سرمای آنها بر اساس تبخیر و رطوبت زنی نیست .

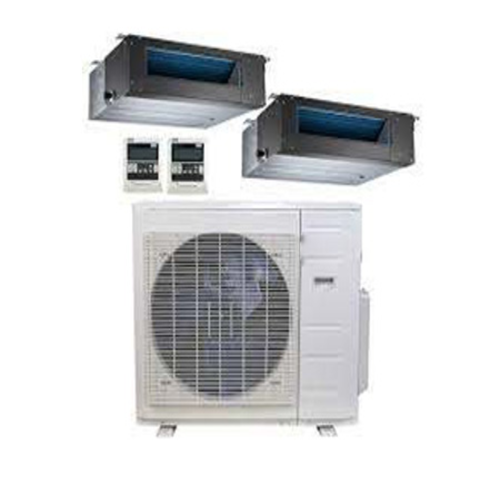

مقایسه زنت و داکت اسپلیت
هر دو دستگاه برای سرمایش مستقل هستند و نیاز به دستگاه جانبی ندارند و همچنین هر دو برای تولید گرما به پکیج و یا موتورخانه نیاز دارند اما تفاوت انها در داکت اسپلیت تولید سرما براساس سیکل تبرید تراکمی است ولی در زنت تولید سرما بر اساس تبخیری است .
قیمت انواع دستگاه زنت
قیمت دستگاه زنت نسبت به سایر دستگاه های تهویه مطبوع مانند چیلر ارزان تر است . زیرا از اجزای ساده تری استفاده می کند . از دیگر عواملی که بر قیمت دستگاه زنت تاثیر می گذارد جنس اجزای به کار رفته در آن است که هرچه از اجزای ارزان تری استفاده شود طبیعتا قیمت تمام شده آن نیز پایین تر است.
پارامتر های مشخص کننده قیمت دستگاه زنت
مدل دستگاه زنت
ابعاد دستگاه
نوع تجهیزات به کار رفته در دستگاه زنت
نوع کاربری دستگاه زنت
انواع دستگاه زنت
دستگاه زنت صنعتی
دستگاه زنت سقفی
دستگاه زنت آپارتمانی

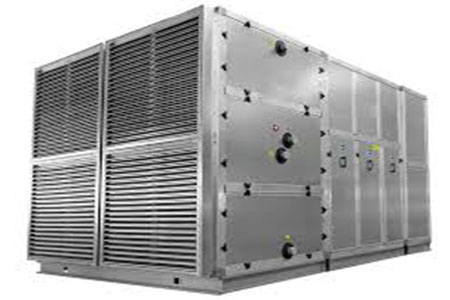

دستگاه زنت صنعتی
دستگاه های زنت صنعتی بر اساس اینکه میزان گرمایش و سرمایش و رطوبتی که تولید می کنند قیمت آنها نیز تحت تاثیر قرار می گیرد و همچنین جنس فن و کویل های به کار رفته در ان نیز بر قیمت آن موثر است . دستگاه های زنت صنعتی توان تهویه ای بالاتری نسبت به دستگاه های زنت آپارتمانی دارند.
دستگاه زنت آپارتمانی
از دستگاه های زنت می توان در مناطق مسکونی و اداری استفاده کرد و گرمایش و سرمایش آنها را تامین کرد همچنین می توان آنها را مجهز به رطوبت زن کرد تا علاوه بر گرما رطوبت محیط را تامین کند .
فرایند نگهداری و تعمیرات زنت
فعالیتهای نگهداری و تعمیرات مرتبط یا متعادل با هم گفته می شود که یک یا چند ورودی مشخص را به خروجی هایی که دستگاه زنت را در حالت متعادل حفظ کند متصل می کند .این فعالیتها و اقدامات نیازمند افراد متخصص هستند .
