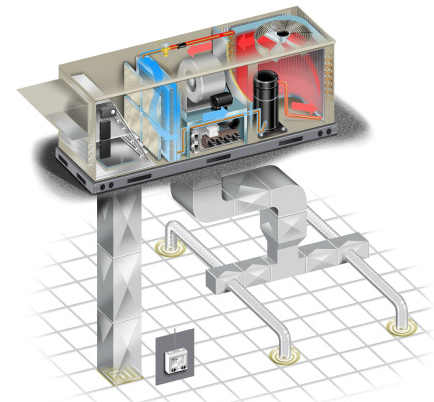

روفتاپ پکیج چیست ؟

روفتاپ پکیج یا پکیج پشت بامی دستگاهی مستقل است که راندمان انرژی بالایی در سیستم های تهویه مطبوع دارد.روفتاپ پکیج ها به منظور ایجاد گرمایش ، سرمایش ، فیلتراسیون و تنظیم رطوبت هوا است و عموما در پروژه های تجاری و صنعتی ، سالن های اجتماعات ، سالن های ورزشی ،تالارها و … مورد استفاده قرار می گیرند. روف تاپ پکیج در واقع ترکیبی از هواساز و چیلر در یک مجموعه است .

روفتاپ پکیج چیست ؟

نمونه هایی از کاربرد هایی سیستم پکیج یونیت

  • تالارها ی پذیرایی
  • سالن اجتماعات
  • دانشگاه ها
  • کارخانه ها و گارگاه های صنعتی
  • فضای مشاع پاساژها
  • فضای مشاع هتل ها
  • سالن های ورزشی و باشگاه ها
  • فروشگاه های زنجیره ای
  • نمایشگاه ها

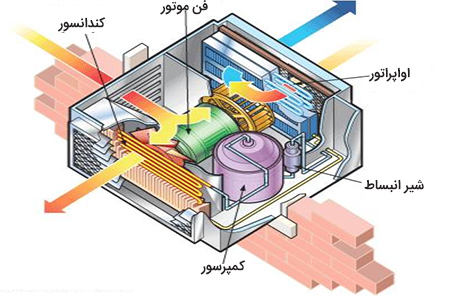

نحوه عملکرد روفتاپ پکیج

روفتاب پکیج در فصول گرم مانند چیلرهوا خنک عمل کرده و مبرد را به کندانسور ارسال می کند و فن با استفاده از هوای محیط آن را بر روی کویل ها ارسال می کند و این عمل دمای هوا را کاهش می دهد و محیط را خنک می کند . در فصول سرد سال روفتاپ پکیج با استفاده از آب گرمی که از طریق موتورخانه و یا پکیج دیواری و… تامین می شود دمای هوا را افزایش می دهد . روفتاب پکیج یا پکیج یونیت دارای سه کانال است .کانال هوای رفت ، کانال هوای برگشت ، کانال هوای تازه دارد.

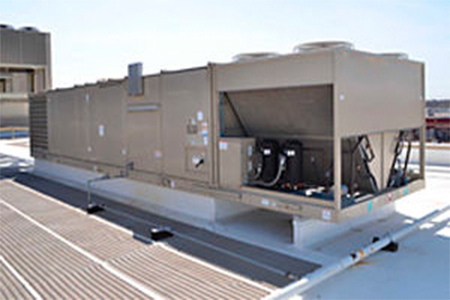

پکیج یونیت عموما بر روی سقف ساختمان نصب می گردد و به سادگی و بدون اینکه در ظاهر نمای ساختمان تاثیر داشته باشد مورد استفاده قرار می گیرد . و از طریق کانال های خروجی هوا که به صورت افقی و عمودی وارد ساختمان می شود و به فضا ها انشعاب داده می شود .

در سیستم های روفتاپ پکیج نیازی به سیستم دیگری نیست . در این دستگاه با استفاده از ترموستات که در محیط و یا کانال برگشت هوا نصب می شود می توان دمای هوا را کنترل کرد .

نحوه عملکرد روفتاپ پکیج

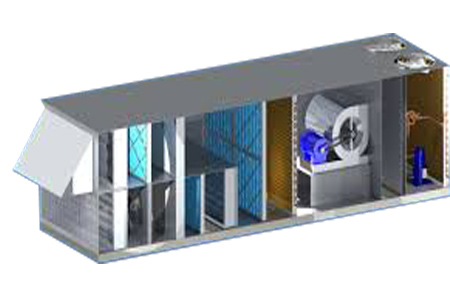

اجزای اصلی روف تاپ پکیج

شیرانبساط

اواپراتور

کمپرسور

فن خنک کننده

کندانسور هوا خنک

استراکچر و کابین

کویل های سرمایشی و گرمایشی

اجزای اصلی روف تاپ پکیج

کویل های سرمایشی و گرمایشی در روفتاپ پکیج

کویل سرمایشی روفتاپ پکیج از نوع اواپراتور انبساط مستقیم DX می باشد و عموما با مبرد های R22-R410a-R407c فرآیند سرما را انجام می دهد .

کویل گرمایشی در روفتاپ پکیج بسته به شرایط بهره برداری از سیستم می تواند از انواع کویل های آب گرم ، بخار یا الکتریکی باشد .

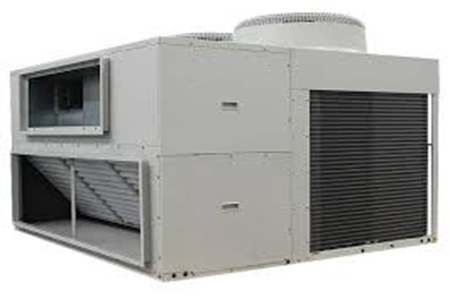

مزایای روفتاپ پکیج

  • استفاده از کمپرسور اسکرال که 10% سبک تر و 30% کم حجم تر از کمپرسور رفت و برگشتی است و از بهترین برندهای موجود در بازار است .
  • توزیع هوای یکنواخت در فضا با استفاده از کانال
  • نصب آسان
  • کارایی و بهره وری بالا
  • قابلیت اتصال هوای تازه
  • قابلیت نصب فیلتر های مختلف جهت فضاهای بیمارستانی و … که حساس هستند.
  • ساختاری یکپارچه
  • انعطاف پذیری بالا
  • فیلتر های آلومینومی مقاوم وقابل شستشو با قابلیت جذب بالا
  • طراحی زیبا و کم حجم
  • قابلیت کنترل بوسیله ترموستات های اتاقی
  • عدم نیاز به لوله کشی طولانی

مزایای روفتاپ پکیج

کندانسور در روف تاپ پکیج

بعلت ظرفیت برودتی پایین در روف تاپ پکیج ها از کندانسور هوا خنک استفاده می شود زیرا نیاز به برج خنک کننده ندارد و از نظر اقتصادی مقرون به صرفه تر است . و مبرد از طریق هوایی که با استفاده از فن بر روی کویل ها فرستاده می شود خنک شده و تبدیل به مایع می شود .

شیر انبساط در پکیج یونیت

شیر انبساط در پکیج یونیت مانند چیلر از شیر انبساط که اغلب از نوع مکانیکی است کنترل جریان مبرد و کاهش دمای آن از طریق شیر انبساط محیا می شود . در روفتاپ پکیج ها ، استفاده از قطعه ای بنام پخش کن بعد از شیر انبساط الزامی است تا مبرد به مقدار یکسان در تمامی کویل های DX جریان یابد .

قسمت هواساز

در قسمت هوا ساز پکیج یونیت می توان از فیلتر های مختلف برای این دستگاه استفاده کرد.

معایب روف تاپ پکیج

  • وزن زیاد پکیج یونیت

برای اینکه ساختمان بتواند وزن سیستم را تحمل کند برای مکان مناسب نیاز به مشاوره مهندسی دارد.

  • کانال کشی افقی روی پشت بام

گاهی ، واحد روفتاپ به کانال کشی افقی نیاز دارد  که این عمرممکن است برای جایگزاری سایر تاسیسات مشکل ساز شود .

  • تک زون بودن

روف تاپ پکیج ها معمولا تک زون هستند که انعطاف دمایی در اتاق را کم می کند مگر آنکه کانال ها خود با دمپر ، زون بندی شده باشند .

معایب روف تاپ پکیج

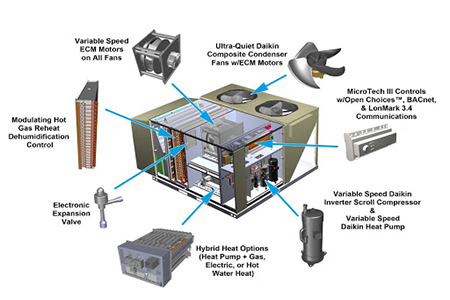

تجهیزات متعارف نصب شده بر روی پکیج یونیت

  • سوییچ های کنترل فشار بالا و پایین مکانیکی
  • کنترل میکرو پروسسوری با صفحه نمایش دیجیتال
  • سوییچ دمای مکانیکی محافظت از اواپراتور
  • سوییچ اختلاف فشار جریان هوا
  • ترانسیمیترهای فشار بالا و پایین
  • شیر اطمینان بر روی خط دهش
  • هیتر کمپرسور
  • کنترل خطی ظرفیت مطابق با تقاضای بار برودتی
  • فیلتر قابل شستشو
  • کنترل جهت کنترل فازهای ورودی و تقارن فاز

تجهیزات متعارف نصب شده بر روی پکیج یونیت

انعطاف پذیری در نصب

با خرید روف تاپ پکیج به راحتی می توانید چندین واحد را روی سقف با هم داشته باشید تا بتوانید به اندازه لازم انرژی تهویه مطبوع را برای ساختمان تامین کنید .

برای استفاده از روفتاب پکیج ابتدا باید بهترین مکان برای نصب آن انتخاب شود سپس متناسب با آن مکان کانال کشی و زون بندی مربوطه صورت گیرد و سعی شودتا جایی که امکان دارد محل نصب پکیج پشت بامی نسبت به زون بندی متقارن باشد .

در صورت بروز این مشکلات روف تاپ پگیج نیاز به بررسی دارد

  • هوا به خوبی در ساختمان گردش نمی کند.
  • صدایی نامتعارف دارد.
  • سیستم قبل از خنک کردن مرتب خاموش و روشن می شود.
  • سیستم بوی بدی را تولید می کند.
  • کارایی خود را از دست داده و بهره وری انرژی پایین است.

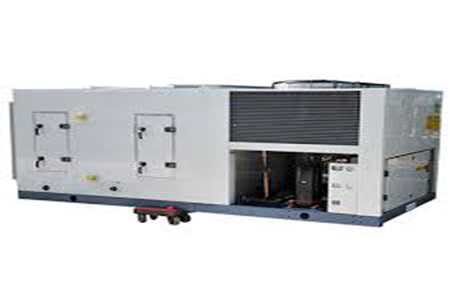

قیمت روف تاپ پکیج

قیمت روفتاپ پکیج با توجه به ظرفیت تهویه ای آن و برند سازنده تعیین می گردد . این دستگاه ها یکی از بهترین سیستم های تهویه ای است که در شرایط آب و هوایی مختلف قابل استفاده هستند .قیمت روف تاپ پکیج با توجه به امکاناتی که ارائه می دهد بسیار اقتصادی است .

قیمت روف تاپ پکیج

تفاوت روف تاپ پکیج و هواساز

روف تاپ پکیج یک دستگاه پکیج پشت بامی است و هواساز و خنک کننده را در کنار هم دارد.

اساس کار روف تاپ پکیج کاملا شبیه اسپلیت ها است با این تفاوت که کلیه قسمت های اواپراتور و کندانسور و فن ها و کمپرسور ها در یک یونیت پکیج در خارج ساختمان قرار دارند .

اما دستگاه هواساز از نظر دستگاه و تجهیزات ، متفاوت است . سیستم خنک کنندگی در روفتاپ پکیج متناسب با یک فرآیند انتقال حرارت و از طریق گاز مبرد انجام می گیرد .

تعمیرات و نگهداری روف تاپ پکیج

دسترسی و تعمیرات روف تاپ پکیج به آسانی صورت می گیرد .و همین طور در پشت بام نصب می گردد که با حداقل دسترسی به سطح زمین است .

لطفا جهت کسب اطلاعات بیشتر و انتخاب مناسب ترین دستگاه برای پروژه خود و نیز استعلام قیمت آنها با مهندسان ما تماس بگیرید. کارشناسان شرکت مهندسی و بازرگانی راهبرد انرژی درفک (رادکو) آماده ارائه هر گونه مشاوره تخصصی در این زمینه می‌باشند.
