لوله کشی فن کویل

فن کویل یکی از پر استفاده ترین تجهیزات تهویه مطبوع است، که علاوه برآنکه دارای مدل ها و طراحی های مختلفی که می تواند انواع نیازها را برطرف کند . قابلیت سرمایش و گرمایش را هم دارد. برای تامین آب سرد و گرم، باید لوله کشی فن کویل به طور صحیح انجام شود.

فن کویل دستگاهی است که از یک فیلتر و یک یا چند فن همراه با کویل سرد و گرم تشکیل شده است. وظیفه اصلی آن ایجاد جریان هوا با دمای مطلوب می باشد. از فن کویل ها می توان هم برای سرمایش و هم برای گرمایش استفاده کرد . کاربرد فن کویل ها در منازل، آپارتمان ها ، مجتمع های تجاری ، اداری، سالن های ورزشی و… است.

فن کویل ها دارای انواع مختلفی است که بسته به نیاز شما در انواع مدل ها وظرفیت ها مختلف تولید می شود.

مطالعه بیشتر:

• انواع چیلر
• هواساز|قیمت هواساز |خرید هواساز| انواع هواساز

انواع فن کویل

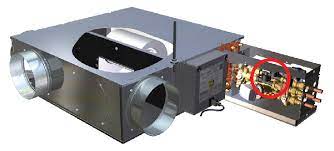

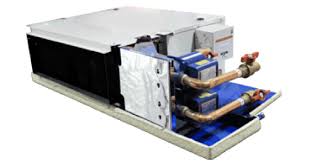

فن کویل سقفی توکار

فن کویل سقفی توکار درون سقف کاذب نصب می شوند و دمای آنها با استفاده از ترموستاتی که در هر اتاق به صورت مجزا نصب شده ، کنترل می شود و یا می توان از ریموت کنترل استفاده کرد .

این نوع فن کویل به دلیل زیبا بودن و کم صدا بودن مورد توجه بسیار قرار گرفته است.ظرفیت این فن کویل بین 200 تا 1200CFM  می باشد. این فن کویل را در زیر سقف کاذب نصب می گردد و زیر آن دریچه بازدید جهت دسترسی، تعمیر و نگهداری تعبیه می شود.

فن کویل سقفی با کابینت

فن کویل سقفی با کابینت مانند فن کویل های ایستاده هستند با این تفاوت که در زیر سقف و به صورت افقی نصب می شود .و به صورت افقی هوا را خارج می کند.

مطالعه بیشتر:

سیستم vrf چیست؟

تجهیزات و لوازم کنترل و اندازه گیری

فن کویل کاستی

این نوع دستگاه ها از نوع فن کویل های سقفی می باشند، در سقف کاذب قرار می گیرند و در دو نوع یک طرفه و چهار طرفه تولید می شوند. جریان هوا به گونه ای است که مکش هوا از رویه ی داخلی و پرتاب هوا از دریچه های کناری صورت می گیرد.

فن کویل زمینی

فن کویل زمینی با ظرفیت 200 الی 1200 فوت مکعب در دقیقه وجود دارد که به دو صورت بالازن و روبروزن هوا را انتقال می دهند .به دلیل ظرفیت پایین این نوع فن کویل برای اتاق ها و فضاهای کوچک تر مناسب است. همچنین ساختمان هایی که امکان شکافتن سقف نیست از این فن کویل استفاده می شود.

مطالعه بیشتر:

برج خنک کننده چیست؟

کندانسور چیست؟

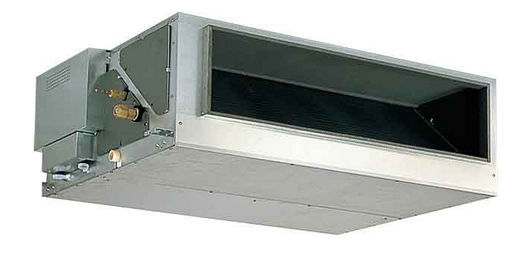

فن کویل کانالی

فن کویل کانالی از نظر ظاهرشبیه به فن کویل سقفی توکار است و در داخل سقف کاذب قرار می گیرد . فن کویل کانالی در ظرفیت های 600 تا 2000 فوت مکعب در دقیقه است. این نوع فن کویل به دلیل ظرفیت بالایی که دارد برای فضاهای بزرگ مناسب است . تنظیم سرعت پرتاب هوا در خروجی کانال، دمای هوا و اندازه دریچه ها باید مطابق با حجم اتاق باشد تا کارایی فن کویل بیشتر شود.

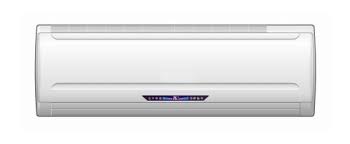

فن کویل دیواری

فن کویل دیواری که به فن کویل دکوراتیو نیز مشهور است، روی دیوار نصب می شود .

شباهت زیادی به پنل کولر گازی دارد به همین دلیل از طرفداران زیادی برخوردار است . ظرفیت هوادهی از 300 تا 600 فوت مکعب بر دقیقه می باشد.

مطالعه بیشتر:

اواپراتور چیست؟

انواع کمپرسور؟

شیرآلات صنعت تهویه و تبرید

لوله کشی فن کویل

لوله کشی فن کویل و یا تجهیزات پخش کننده گرما مانند فن کویل به طور کلی به سه دسته تقسیم می شوند

1. لوله کشی فن کویل یک لوله

2. لوله کشی فن کویل دو لوله

3. لوله کشی فن کویل چهار لوله

در لوله کشی فن کویل از یک لوله تخلیه یا درین نیز استفاده می شود که در هر سه دسته بندی مشترک و الزامی است. لوله درین را جز لوله های مورد بحث این سیستم لحاظ نکرده و طبق متد و روش مشخص انجام می شود.

لوله کشی فن کویل یک لوله

سیستم پایپینگ یا لوله کشی فن کویل یک لوله، از یک خط لوله به منظور گردش و به جریان انداختن سیال آب در تجهیزات استفاده می گردد. این مدل لوله کشی معمولا به دو روش مختلف اجرایی می شود. در این روش تجهیزات مورد نیاز به صورت سری در مدار مربوط به لوله کشی قرار می گیرند. در این حالت آب در این مدار جریان پیدا کرده و از طریق یک خط لوله به لوله های فن کویل وارد می شود. همچنین، خروجی آب به وسیله قطعه مخصوصی به مسیر اصلی برگشت داده می شود. این روش معمولا برای فضاهای کم مساحت و کوچک با 2 الی 3 دستگاه صورت می گیرد. بر همین اساس، کاربرد چندانی ندارد.

مطالعه بیشتر :

• مواد مصرفی و اتصالات سیستم های تهویه مطبوع
• سیستم تهویه مطبوع

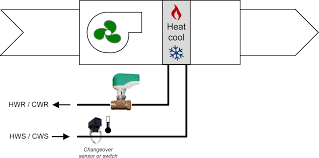

لوله کشی فن کویل دو لوله

در این سیستم آب سرد یا گرم به وسیله دو لوله رفت و برگشت به فن کویل وارد و از آن خارج می شود. لازم است در تابستان ها آب سرد و در زمستان ها آب گرم در لوله ها جریان می یابد. به همین علت در زمان نیاز به گرمایش و یا سرمایش نیاز است که وضعیت آن را تغییر دهید.

سیستم دو لوله ای از تجهیزات مرکزی سرمایش و گرمایش و ترمینال ها تشکیل شده است.

لوله کشی دو لوله به سه روش انجام می گیرد.

1. لوله کشی فن کویل با برگشت مستقیم

در این روش آب برگشتی از هر دستگاه پخش کننده حرارت مستقیما وارد لوله برگشت شده، مسیر حرکت به سمت موتورخانه را طی می کند.

2. لوله کشی فن کویل با برگشت معکوس

اگر دستگاه های پخش کننده حرارت دارای افت فشار مساوی و یا تقریبا مساوی باشند لوله کشی با برگشت معکوس برای آنها پیشنهاد می شود. در این سیستم آب برگشتی از دستگاه ها در جهت حرکت آب در لوله رفت حرکت می کند تا لوله برگشت آب آخرین دستگاه نیز به آن متصل شود، پس از آن به سمت موتورخانه حرکت خواهد کرد. در این سیستم لوله کشی مجموع لوله های رفت و برگشت برابر هستند، در نتیجه افت فشار در مدار لوله کشی برای تمام دستگاه ها مساوی است.

3. لوله کشی فن کویل با برگشت مختلط

در این سیستم قسمتی از لوله برگشت به طور مستقیم و قسمت دیگر به صورت معکوس انجام می شود. در این سیستم مجموع اندازه طول لوله رفت و برگشت و در نتیجه مقدار افت فشار در مسیر لوله کشی برای تمام دستگاه ها مساوی نیست.

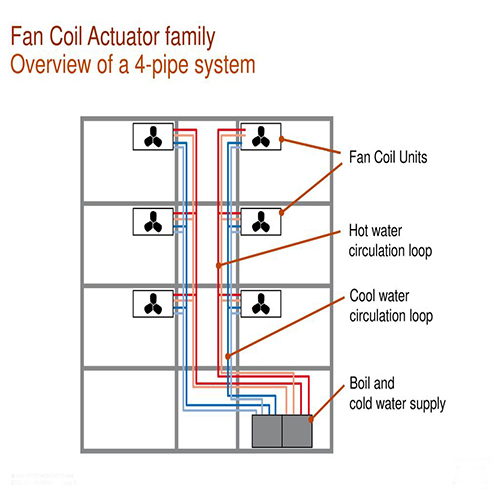

لوله کشی فن کویل چهار لوله

برای اینکه فن کویل به طور هم زمان بتواند به چیلر و پکیج (بویلر) متصل شود و به همزمان و مستقل از هم بتوان از سرمایش و گرمایش استفاده کرد از سیستم چهار لوله استفاده می شود.

همان طور که از نامش پیدا است دو جفت لوله به فن کویل می رسد یک جفت لوله برای رفت و برگشت به چیلر برای ایجاد سرما و یک جفت لوله رفت و برگشت متصل به بویلر یا پکیج برای تامین گرمایش استفاده می گردد. و متناسب با انتخاب کاربر اتاق را گرم یا سرد می کند.

این روش نسبت به روش دو لوله ای هزینه بر تر بوده و پیچیدگی خاص خود را دارد اما به علت راحتی کاربر روش محبوبی است.

متوازن کردن شبکه لوله کشی فن کویل

شبکه لوله کشی سیستم آبی باید طوری طراحی شود که جریان آب در لوله ها متوازن شود و هر ترمینال به میزان مورد نیاز خود آب سرد یا گرم دریافت کند.

چنانچه نواسانات مقدار آب تا 25 درصد باشد ظرفیت کویل ترمینال حدود 10 درصد نوسان خواهد داشت. به این ترتیب ملاحظه می شود که با قدری دقت در طراحی شبکه لوله ها و نیز متوازن کردن سیستم به شیرهای کنترل دستی، جریان عبوری از فن کویل ها را می توان به مقدار زیادی مطابق طرح تنظیم کرد.
