چیلر ساختمان
سیستم های تهویه مطبوع در ساختمان های تجاری و مسکونی به عنوان ابزارهای ایده آل برای تولید هوای خنک شناخته می شوند. هدف از استفاده از این تجهیزات برای خنک کردن هوای داخل یک محوطه به منظور جلوگیری از افزایش دما در ساختمان است.
این جمله به مفهوم آن است که حرارت مازاد در ساختمان از طریق چیلر ساختمان کنترل میشود بنابراین از بسیاری از بارهای حرارتی اضافی که ممکن است به دستگاه های وسایل داخل ساختمان وارد شود جلوگیری خواهد شد. یکی از مهمترین الزامات هر ساختمان سیستم تهویه مطبوع آن می باشد.
دستگاه چیلر به عنوان زیرمجموعه سیستم تهویه مطبوع به حساب می آید در سیستم تهویه مطبوع ساختمان ها معمولا آب سرد تولید شده در تجهیزات تامین کننده سرما به درون مبدل حرارتی با کویل هواساز وارد شده تا هوای جریانی بر روی کویل را خنک کند.
مطالعه بیشتر:
هوای خنک شده به صورت مستقیم یا توسط کانال به فضای مورد نظر که نیاز به سرما دارد منتقل میشود سپس آب سرد یا همه سیال حامل که طی فرآیند مذکور در کویل ها گرم شده است مجدداً در سیستم گردش می یابد تا در داخل چیلر طبق سیکل تبرید خنک شده و مجدداً وارد چرخه گردد. در هواسازها ، گرمای نهان و محسوس از هوا به آب در گردش منتقل میشود.
مطالعه بیشتر:
بناابراین بدین صورت هوا و رطوبت اتاق کنترل میشود
چیلرهای ساختمانی، آب خنک را برای تهویه هوا در ساختمان تولید می کنند. در تمام ساختمان ها ناخواسته گرمای زیادی به وجود می آید خواه گرمای از انرژی خورشید باشد یا توسط فعالیت های ساکنان ساختمان تولید شود و یا به وسیله لوازم برقی و تجهیزات سرمایشی و گرمایشی به وجود آمده باشد. آنچه مسلم است اینکه این گرما باید از بین برود تا تعادل دمایی در ساختمان برقرار شود.
بار اضافی که از فضای خارج به داخل ساختمان وارد میشود شامل تابش نور خورشید، گرمای هوا و وزش باد و افزایش درجه حرارت داخل ساختمان می باشد عوامل داخلی را با عنوان رطوبت سیستم های روشنایی و تجهیزات الکتریکی عنوان کردهاند. هر یک از این دستگاه ها مقدار جزئی حرارت را به محیط ارائه میدهند. در این خصوص استفاده از چیلر ساختمانی با ظرفیت خنک کنندگی متناسب، یک ضرورت است.
مطالعه بیشتر:
تجهیزات و لوازم کنترل و اندازه گیری
انواع چیلر ساختمانی
انواع چیلر ساختمان برای دستیابی به کنترل دمای مناسب در محل مورد نظر نصب می شوند. به طور متداول، چیلرهای ساختمانی وجود دارند که متناسب با نیاز مشتریان قابل خریداری هستند چیلر هوا خنک و چیلر آب خنک دو نمونه از این محصولات خنک کننده می باشند. در هر دو دستگاه سیستم تبرید برای خنک کردن سیالات یا رطوبت زدایی از هوا برای ساختمان های تجاری صنعتی و مسکونی انجام می شود. چیلرهای مختص تهویه هوای ساختمان از نوع هوا خنک و آب خنک در بازار با برندهای مختلف وجود دارد. تمام محصولات از کارایی و کیفیت لازم برخوردارند، بنابراین اولین گام در خرید چیلر مناسب این است که نیاز ساختمان را مشخص کنید و سپس چیلر مناسب را انتخاب نمایید.

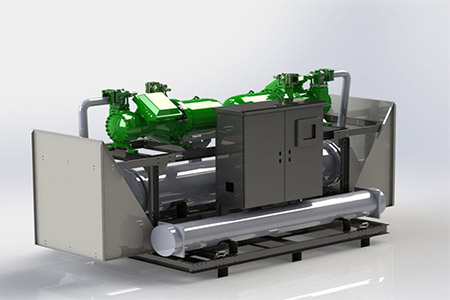

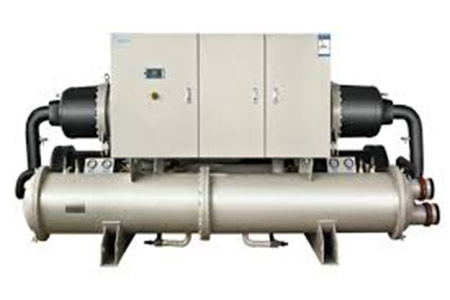

چیلر آب خنک ساختمان

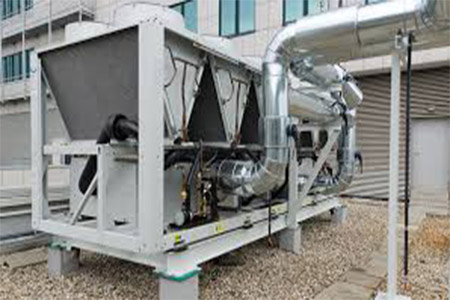

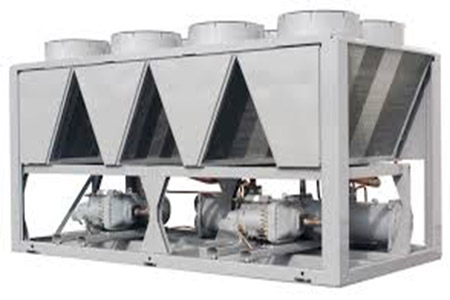

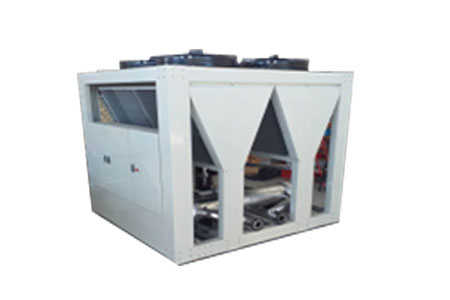

چیلر هوا خنک ساختمان
مطالعه بیشتر:
- فن کویل | قیمت فن کویل | خرید فن کویل
- خرید مینی چیلر |قیمت مینی چیلر|مینی چیلر خانگی
- داکت اسپلیت |قیمت داکت اسپلیت|خرید داکت اسپلیت
کاربردهای چیلرهای ساختمانی
سیستم های خنک کننده آب که برای دستگاه های تهویه مطبوع در بخش سرمایش ساختمان به طور متمرکز فعالیت می کنند در حقیقت همان چیلرهای ساختمانی هستند. آب خنک شده از سیستم مرکزی چیلر با استفاده از شبکه لوله کشی عایق بندی مشترک به کلیه قسمت های ساختمان، آپارتمان ها منتقل می شود. همچنین این چیلرها بسیار برای ساختمان های صنعتی، گلخانه ها، نیروگاه ها مناسب هستند. عدم انتشار آلاینده های زیست محیطی مهم ترین ویژگی چیلرها برای نصب در صنایع عنوان شده است.
مطالعه بیشتر:
- فن کویل | قیمت فن کویل | خرید فن کویل
- خرید مینی چیلر |قیمت مینی چیلر|مینی چیلر خانگی
- مواد مصرفی و اتصالات سیستم های تهویه مطبوع
اجزای چیلرهای ساختمانی
کمپرسور(Compressor)
كمپرسور(COMPRESSOR) بعنوان قلب یك سیستم تراكمی وظیفه ایجاد اختلاف فشار در سیستم برای جریان یافتن مبرد درسیكل را بعهده دارد، مهمترین قطعه در چیلرها کمپرسور و موتور الکتریکی آن است که باید با توجه به کاربرد آن صحیح انتخاب گردد.
انواع كمپرسورهای مورداستفاده درچیلرها به قرار ذیل می باشند:
1. نوع اسکرال scroll یا حلزونی
2. نوع اسکرو screw یا مارپیچی
3. نوع سیلندر و پیستون piston type یا رفت و برگشتی
4.نوع سانتریفویژ centrifugal یا گریز از مرکز
شناخت انواع کمپرسور، مزایا و معایب هر یک از کمپرسورهای مورد استفاده در چیلر های تراکمی
اواپراتور( Evaporator)
اواپراتور جزئی از سیستمهای تبرید به حساب میآید که وظیفه آن جذب گرمای محیط و انتقال این گرما به ماده مبرد است.ماده مبرد پس از عبور از شیر انبساط وارد اواپراتور چیلر میشود و در داخل لولههای مسی تبخیر شده و به صورت بخار از اواپراتور خارج میشود. تبخیر در اواپراتورباعث سرد شدن آب جریانی در پوسته میگردد. آب سرد شده از محل بطرف هواساز و فن کویلها جریان مییابد و در برگشت از هواساز یا فن کویل ها از محل وارد اوپراتور چیلر میشود.
اواپراتور در انواع مختلف ساخته می شود و کاربردهای وسیعی در صنایع مختلف دارد ،شرکت های سازنده چیلر در ایران برای ساخت چیلر از دو نوع اواپراتور استفاده می کنند:
اواپراتور پوسته و لوله (shell and tube)
اواپراتور صفحه ای یا پلیتی (plate heat exchanger)
مطالعه بیشتر:
کندانسور(Condenser)
كندانسور-CONDENSER:
كندانسور ( تقطیركننده یاچگالنده ) مبـدلی اسـت كـه وظیفـه كنـدانس ( چگـالش یـا تقطیر )گـاز مبرد خروجی از كمپرسور را در سیكل تبرید به عهده دارد که سیال گازی با درجه حرارت بالا در آن به سه روش حرارت خود را از دست می دهد تا به مایع تبدیل شود (تقطیر) که این سه روش عبارتند از:
- آب خنک (آبی)
- هوا خنک (هوایی)
- تبخیری (ترکیبی)
که اگر سیال خنک کننده و واسطه آن که حرارت را از سیال داغ می گیرد، آب باشد به آن کندانسور آبی می گویند. اگر سیال خنک کننده هوا باشد، به آن کندانسور هوایی و اگر تقریبا ترکیبی از این دو باشد به آن کندانسور تبخیری (ترکیبی) گفته می شود که در صنعت بیشتر از دو نوع اول استفاده می شود.
کندانسور چیلر آب خنک (کندانسور آبی)
کندانسور چیلر هوا خنک (کندانسور هوایی)
کندانسور آب خنک خود به چهار نوع به شرح ذیل تقسیم می شود:
کندانسور پوسته و لوله (shell and tube)
کندانسور صفحه ای یا پلیتی (plate heat exchanger)
پوسته و کویل مارپیچ
و دو لوله ای
از نظر کاربرد نیز این کندانسور ها به انواع صنعتی ، چیلری و سردخانه ای دسته بندی می شوند که در ادامه ساختار همه آنها شرح داده میشود.
مطالعه بیشتر:
کندانسور در انواع مختلف ساخته می شود و کاربردهای وسیعی در صنایع مختلف دارد ،شرکت های سازنده چیلر در ایران برای ساخت چیلر از دو نوع کندانسور آب خنک و هوا خنک استفاده می کنند.
شیر انبساط ( Expansion valve)
شیر انبساط یا لوله مویین:
شیرهای انبساط دستگاه هایی هستند که برای کنترل جریان مبرد در سیستم تبرید مورد استفاده قرار می گیرد .شیر انبساط تغییر فشار بیشتر مبرد مایع در واحد چگالش به مبرد گاز کم فشار در اواپراتور را آسان می کنند.به این ترتیب اختلاف بین سوپر هیت و دمای مبرد فعلی در خروجی اواپراتور کنترل می شود.
انواع شیر انبساط
شیر انبساط دستی
شیر انبساط اتوماتیک
شیر انبساط ترموستاتیک
لوله موئین (لوله های مویرگی)
شیر های انبساط الکترونیکی
شیرهای شناور کم فشار
شیرهای شناور فشار قوی
شیر انبساط دستی
جهت مطالعه بیشتر بروی انواع شیر انبساط و کاربرد آن بر روی لینک زیر کلیک نمایید
سایت گلاس(sight glass)
سایت گلاس(SIGHT GLASS):
از سایت گلاس برای نشان دادن مقدار مبرد و میزان رطوبت درون سیستم استفاده می گردد. جهت بررسی داخل سیستم، گرفتگی های صافی ها و فیلتر ها، سطح مایع مبرد، حرکت سیال، رنگ و میزان شفافیت سیال و نیز رطوبت موجود در سیستم از سایت گلاس ها استفاده می شود. در تمامی تجهیزات مربوط به تهویه مطبوع و سردخانه در مسیر عبور مبرد و روغن کمپرسور در امتداد لوله های انتقال دهنده و یا بر روی مخزن ذخیره روغن (کارتل)، وسایل خاصی برای نمایش کیفیت سیال به اسم سایت گلس یا شیشه نمایش (sight glass) نصب می گردد.
محل قرارگیری سایت گلاس (SIGHT GLASS)
سایت گلاس در یک سیکل تبرید در خط مایع قبل ازشیر انبساط و بعد از هر وسیله جانبی دیگر خط مایع، نصب می شود. این دستگاه از یک لنز شیشه ای که درون رینگ فلزی قرار دارد، ساخته شده و از نشت مبرد جلوگیری می کند.
جهت مطالعه بیشتر بروی انواع سایت گلاس و کاربرد بر روی لینک زیر کلیک نمایید
جهت اطلاع از قیمت سایت گلاس دانفوس و سایت گلاس کستل بر روی لینک های ذیل کلیک نمایید
فیلتر درایر (Filter Drier)
فیلتر درایرFilter Drier:
فیلتر درایر (castel filter drier) یکی از رایج ترین انواع فیلتر ها در سیستم های تهویه مطبوع است . که وظیفه آن حذف گرد و غبار ، مواد جامد ریز و درشت ، روغن ، رطوبت و اسید از مبرد است .
انواع فیلتر درایر:
-
فیلتر خط مایع
-
فیلتر درایر های دو جهته همچنین برای خط مایع نیز استفاده می شوند .
-
فیلتر درایر ترکیبی
-
فیلتر داریر های خط ساکشن
جهت مطالعه بیشتر بروی انواع فیلتر درایر و کاربردهای آن بر روی لینک زیر کلیک نمایید
شیر برقی(solenoid valve)
شیر برقی(solenoid valve):
شیر برقی به شیری گفته می شود که با استفاده از برق ونیروی مغناطیسی عمل میکنند. شیر برقی یا سلونوئیدیک سیم پیچی که در اطراف یک هسته آهنی پیچیده شده است و زمانی که جریان الکتریسیته از آن عبور میکند تولید میدان مغناطیسی میکند.نیروی مغناطیسی باعث حرکت خطی هسته می شود. بنابرین شیر برقی انرژی الکتریکال را به حرکت خطی تبدیل می کند.
انواع شیر برقی
شیر برقی های حرکت مستقیم
شیر برقی سروو
شیر برقی NC در حالت عادی بسته
شیر برقی NO در حالت عادی بسته
جهت مطالعه بیشتر برروی مشخصات شیر برقی ، انواع شیر برقی و نحوه عملکرد آن بر روی لینک زیر کلیک نمایید
گاز مبرد Refrigerant Gas
گاز مبرد (Refrigerant Gas):
به بيان كلی مبرد ماده ای است كه با جذب حرارت از يك ماده به صورت عامل خنك كن عمل می نمايد .
انواع مبرد:
مواد مبرد كًلا به سه دسته تقسيم مي شوند:
مواد بی خطر مانند R12-R502 , R11-R13,….
مواد سمي و تا حدي قابل اشتعال مانند: R707 (آمونياك)-R40,R160 ,R 611
مواد قابل اشتعال مانند R290 (پروپان)، R170 (اتان)،R600 (بوتان) كه متداول نيستند
گاز مبرد کلروفلوئوروکربن یا CFC:
گازهاي گروه اول چون تركيبي از كربن ـ كلر و فلوئور هستند، CFC ناميده مـيشـوند. فريونها چون پايدارند، به طبقات بالاي جو رفته و در اثر شعله ماوراي بنفش كلر آزاد ميكنند و باعث تخريب لايه ازن ميشوند.و علاوه بر این اثر گلخانه ای بسیار زیادی هم دارد و به همین دلیل در پروتکل مونترال استفاده از این مبرد را ممنوع اعلام کردند. گاز R11 و R12،R13 جزو این دسته از مبردها می باشد. اثر تخريبي مبردهاي مختلف با يكديگر متفاوت است .
گاز مبرد هیدروکلروفلوئوروکربن یا HCFC:
نسل دوم مبرد های فریونی که برای اصلاح CFC ها ساخته و به بازار عرضه شد HCFC ها بودند که ترکیب شیمیایی در آنها از اتم های کلر، کربن، فلوئور و هیدروژن تشکیل شده است. اگرچه این گاز تا 90 درصد کمتر نسبت به CFC آثار مخرب برای طبیعت دارد ولی به دلیل وجود عنصر کلر در آن و مضرات برای لایه ازون به تدریج از چرخه سیستم های سرمایشی در کشور های پیشرفته حذف گردید. هرچند استفاده از این مبرد رو به منسوخ شدن است ولی در کشور های در حال توسعه مانند ایران هنوز هم برخی از مبرد های این مدل مانند R22 پر مصرف می باشد.
گاز مبرد هیدرو فلوئوروکربن یا HFC:
این گروه جزو جدیدترین مبردهای مورد استفاده در سیستم های سردسازی جهان می باشد و ترکیب شیمیایی آنها از اتم های کربن، فلوئور و هیدروژن تشکیل شده است. در گاز مبرد HFC به دلیل عدم وجود کلر، بر روی لایه ازون تاثیر مخربی نمی گذارد و به طور کلی این مبرد یک گاز گلخانه ای غیر مخرب برای لایه اوزون می باشد و فقط باعث گرم شدن کره زمین می گردد. گاز R134a را می توان نمونه پر مصرف این مدل نامید.
جهت مطالعه بیشتر برروی مشخصاتانواع گاز مبرد،مشخصات فنی مبرد ها و قیمت گاز مبرد بر روی لینک زیر کلیک نمایید
سایت گلاس در یک سیکل تبرید در خط مایع قبل از شیر انبساط و بعد از هر وسیله جانبی دیگر خط مایع، نصب می شود. این دستگاه از یک لنز شیشه ای که درون رینگ فلزی قرار دارد، ساخته شده و از نشت مبرد جلوگیری می کند.
انتخاب چیلر ساختمانی
انواع چیلر ساختمان، چیلر هوا خنک و چیلر آب خنک به عبارت ساده مجموعه ای از اجزای منحصر به فرد است که در کنار یکدیگر منجر به ایجاد یک دستگاه کارآمد برای خنک سازی گشته است. ساخت انواع چیلر ساختمانی در کارخانه، فرآیندی پرهزینه و نسبتاً پیچیده است. البته مزایا و قابلیت هایی که این دستگاه ها برای واحدهای ساختمانی و صنعتی ارائه دادهاند، چیزی فراتر از هزینههای اولیه خواهد بود.
ساختمان های بزرگ تر نیاز به چیلرهایی با ظرفیت خنک کنندگی بیشتر دارند. بسته به اندازه چیلر ساختمان و نوع کمپرسور، قیمت خرید چیلرها تعیین می گردد.
نصب چیلرهای ساختمانی
چیلرهای ساختمانی به طور معمول باید در موتورخانه ساختمان در قسمت تأسیسات نصب شوند. آن دسته از چیلرهایی که بر روی بام و روی سقف نصب می شوند هوا خنک هستند و آن چیلرهایی که در داخل ساختمان نصب می شوند از نوع آب خنک هستند. هر دو با یک سیکل تبرید، موجب خنک سازی آب می شوند. آب خنک به سایر واحدهای ساختمانی نظیر سیستم های سرمایشی هدایت می شود و به این وسیله، گرمای اضافی، متعادل می گردد.
چیلر تراکمی چیست
چیلر تراکمی دستگاهی برای سرد کردن آب میباشد تا بتوان از این آب برای سرمایش هوای ساختمان و یا سرد کردن ماشین آلات و محصولات صنعتی استفاده کردچیلر تراکمی تجهیزی است که بر مبنای سیکل تبرید و قوانین ترمودینامیکی و با استفاده از مایع مبرد به خنک سازی سیال انتقال حرارت می پردازد. انرژی مصرفی این چیلر فقط برق است و در اکثر مواقع نیازمند تامین برق سه فاز جهت عملکرد این نوع چیلر می باشیم.
چیلر تراکمی با متراکم کردن مایع مبرد خروجی از اواپراتور در قسمت کمپرسور و ارسال آن به کندانسور باعث تکمیل چرخه ی تولید برودت می شود. پس از ورود مبرد به اواپراتور، که می تواند اواپراتور صفحه ای یا پوسته و لوله باشد، در طرف دیگر آب سرد ۱۲ درجه ی سانتیگراد وارد می شود و پس از تبادل حرارت با مبرد، انرژی ان گرفته می شود و آب سرد ۷ درجه ی سانتیگراد از چیلر خارج می گردد. سیرکولاسیون سیال انتقال حرارت که در چیلر ها آب سرد است توسط پمپ های سیرکولاتور صورت می گیرانرژی مصرفی این چیلر ها برق است و در انواع جدید آن می توان چیلر را با پروتکل های ارتباطی به سیستم مدیریت هوشمند ساختمان متصل کرد.
لطفا جهت کسب اطلاعات بیشتر و انتخاب مناسب ترین دستگاه برای پروژه خود و نیز استعلام قیمت آنها با مهندسان ما تماس بگیرید. کارشناسان شرکت مهندسی و بازرگانی راهبرد انرژی درفک (رادکو) آماده ارائه هر گونه مشاوره تخصصی در این زمینه میباشند.
