میزان ظرفیت خنک کننده چیلر چطوری حساب کنم؟
چیلرها آب سرد را تأمین می کنند تا این آب سرد شده جهت مصارف صنعتی( چیلر صنعتی) و یا ساختمانی (چیلر خانگی یا ساختمانی) با انتقال آن به تجهیزات مکمل مانند فن کویل و هواساز برای تهویه مطبوع داخل ساختمان استفاده شود. میزان خنک کنندگی آنها متفاوت است و مهم است که بدانید چیلر چه مقدار خنک کننده تولید یا قادر به تولید است.در انتهای صفحه ویدیو آموزش محاسبه ظرفیت چیلر قرارداده شده است
ابتدا برای انجام این محاسبه باید مقادیر زیر را بدانیم.
- دبی جرمی آبی که به اواپراتور چیلر وارد می شود
- دمای آب ورودی و دمای آب سرد خروجی
سپس لازم است خصوصیات آب را برای موارد زیر جستجو کنیم
- چگالی آب در دمای متوسط (دمای ورودی + دمای خروجی) / 2
- ظرفیت حرارتی مخصوص آب سرد در دمای متوسط (دمای ورودی + دمای خروجی) / 2
جهت بدست آوردن چگالی، ظرفیت حرارتی مخصوص و سایر خواص آب در دما و فشار های مختلف و جستجوی این خصوصیات، می توانید به این وبسایت مراجعه نمایید : PeaceSoftware.de
بیایید نحوه محاسبه ظرفیت خنک سازی را بررسی کنیم. ابتدا به نحوه محاسبه در واحدهای متریک و سپس واحد انگلیسی خواهیم پرداخت.
مطالعه بیشتر:
تجهیزات و لوازم کنترل و اندازه گیری
واحدهای متریک:
مثال :میزان دبی حجمی آب ورودی به اواپراتور 0.0995m3 / s است، دمای ورودی 12c و دمای خروجی 6c است. این بدان معناست که میانگین دما 9 درجه سانتیگراد است بنابراین ما مشخصات آب را در این دما در سایتی که در بالا آدرس آن داده شده بود جستجو می کنیم و چگالی 999.78kg/m3 و ظرفیت حرارتی مخصوص 4.19kJ / kg / K را بدست می آوریم.
با استفاده از معادله انرژی Q = ṁ x Cp x ΔT می توان ظرفیت خنک سازی را محاسبه کرد.
Q = (999.78kg / m3 x 0.0995m3 / s) x 4.19kJ / kg / K x ((12 c + 273.15K) – (6 c + 273.15K))
که 273.15K را به سلسیوس اضافه می کنیم تا آن را به واحد کلوین تبدیل کنیم. ظرفیت حرارتی ویژه (CP) در واحد کیلوژول بر کیلوگرم در کلوین اندازه گیری شده است.و
(vدبی حجمی)*(p چگالی) = ṁ دبی جرمی

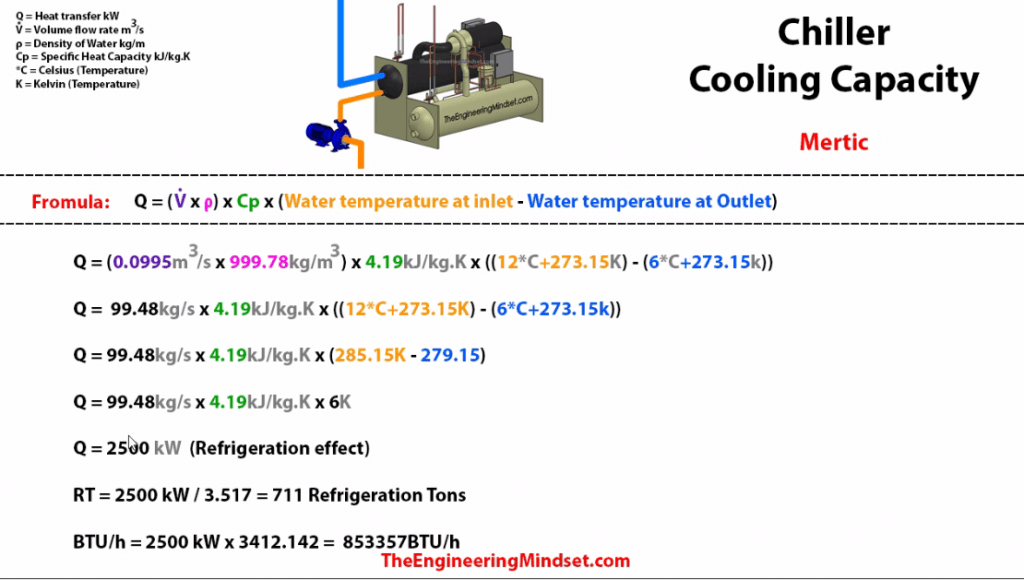

این جواب نهایی Q = 2500 کیلووات خنک کننده را به ما می دهد. محاسبات کامل در زیر نشان داده شده است
مطالعه بیشتر:
واحدهای انگلیسی:
میزان جریان آب سرد به اواپراتور 12,649ft3/h و دمای ورودی آب سرد 53.6f دمای خروجی 42.8f اندازه گیری می شود. میانگین دما 48.2f است بنابراین باید خصوصیات آب را در این دما محاسبه کنیم.
وب سایت خوبی برای بدست آوردن خواص آب در دما و فشارهای مختلف سایت PeaceSoftware.de است، اگرچه ما باید واحدها را به واحد انگلیسی تبدیل کنیم،بنابراین برای این کار و تبدیل واحد می توانیم از این سایت ظرفیت گرمایی ویژه و چگالی آب استفاده نماییم.
با انجام تبدیل واحد ظرفیت گرمایی ویژه 1.0007643BTU / lb.F و چگالی هم 62.414lb / Ft3 را بدست می آید.
با استفاده از معادله انرژی Q = ṁ x Cp x ΔT می توان ظرفیت خنک سازی را محاسبه کرد.
Q = (16،649ft3 / hr x 62.414 lb / ft3) x 1.0007643BTU / lb.F x (53.6F – 42.8F)

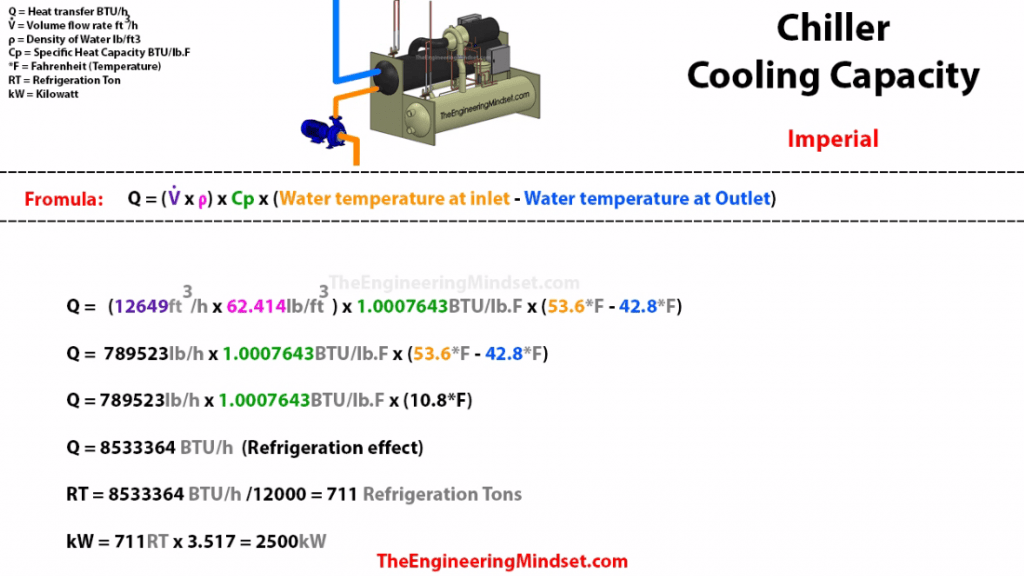

که به ما 8،533،364BTU / hr ظرفیت خنک سازی می دهد. محاسبات کامل را در زیر مشاهده کنید.
مطالعه بیشتر:
اگر از قدرت خنک کننده مورد نیاز یک فرآیند مطلع هستید، انتخاب چیلر با این ظرفیت خنک کننده کارها را ساده می کند. به عنوان مثال ، فرایندی که به قدرت خنک کننده 3 کیلووات در دمای 20 درجه سانتیگراد نیاز دارد ، با چیلر 4 کیلوواتی به خوبی کار خواهد کرد. به ظرفیت چیلر بیشتر توجه می کنید؟ ما توصیه می کنیم اندازه گیری قدرت خنک کننده را با ضریب 25٪ انجام دهید.با انجام این کار، هرگونه افت کارایی از طریق لوله و غیره پوشش داده می شود تا قدرت خنک کننده لازم را برای فرآیند مورد نیاز فراهم کند.
مطالعه بیشتر:
[prod_promo promo_type=’category-promo’ prod_heading=’8663′ cat_heading=’391′ heading=’محصولات تهویه مطبوع’ imgsize=’180′ desktopimg=” mobileimg=” style=’custom-sub’ subheading_size=’22’ label=’مشاهده محصولات رادکو RADCO’ link=’manually,https://www.radcoir.com/shop/’ link_target=’_blank’ size=’small’ icon_select=’no’ icon=’ue800′ font=’entypo-fontello’ headingcolor=” headingcustom_font=” subcolor=” custom_subfont=” color=’theme-color’ custom_bg=’#444444′ custom_font=’#ffffff’ custom_class=” template_class=” av_uid=’av-k9kzux’ sc_version=’1.0′]
جهت مشاهده محصولات تولیدی شرکت رادکو کلیک نمایید
[/prod_promo]
محاسبه چیلر برای خنک کاری دستگاه های صنعتی :

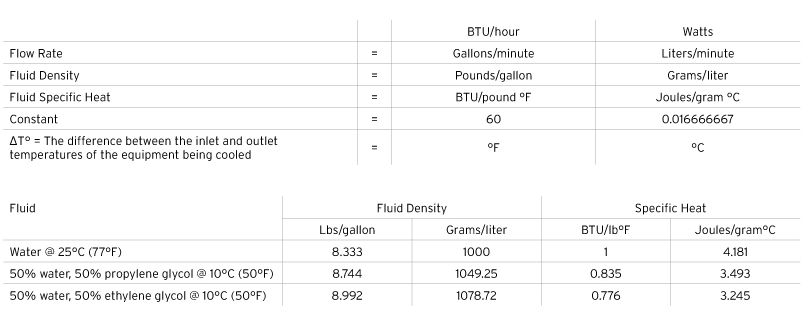

Heat load = Flow rate x Fluid density x Fluid specific heat x Constant x ΔT
اختلاف دمای ورود و خروج مبدل به فارنهایت × 1×8.33 ×گالن بر ساعت =BTU/hr
تن تبرید واقعی(TR) = BTU/hr/12000 که 3.52KW=1 TR
مثال: چیلر برای خنک کاری دستگاه صنعتی که گردش آب در آن 1000گالن بر ساعت و دمای آب ورودی به مبدل 27درجه سانتی گراد و می خواهیم دمای آب خروجی از آن 19درجه سانتی گراد باشد به شرح زیر است:
BTU/hr=14×1000×8.33×1=116620
9.7=116620/12000=تن واقعیTR
تقریبا 10 تن تبرید واقعی که 10*3.5=35KW خواهد شد
نکته : (برای به دست آوردن درجه فارنهایت درجه سانتی گراد مورد نظر را در1.8 ضرب کرده و حاصل را با 32 جمع می کنیم.(19 ×1.8)+32 =66.2 فارنهایت و (27 ×1.8)+32=80.6 فارنهایت 80.6-66.2=14.4 اختلاف دما)
جهت ضریب اطمینان 25% به مقدار قدرت خنک کننده حاصل اضافه می کنیم، و به این ترتیب چیلر مناسب فرآیند را تعیین می کنیم.
مطالعه بیشتر:
اگر بخواهیم برای استفاده چیلر در آپارتمان ظرفیت چیلر مورد نیاز را برآورد کنیم می توانیم از محاسبات سر انگشتی زیر کمک بگیریم.
لطفا توجه داشته باشید محاسبات دقیق با توجه به ظرفیت های کمپرسور و از طریق نرم افزار های مربوطه محاسبه خواهد شد.
مطالعه بیشتر:
مطالعه بیشتر:
قیمت و خرید چیلر و مینی چیلر صنعتی
محاسبات چیلربرای ساختمان :
محاسبه چیلر برای فضای مفید :
1 -محاسبه ی سرانگشتی (تقریبی) :
به ازای هر 30 متر مربع فضای مفید نیاز به (TR 1 تن تبرید واقعی) خنک کاری می باشد.
برای مثال : برای خنک کاری فضای 90متری نیاز به 3تن تبرید واقعی می باشد.
2- محاسبات دقیق :

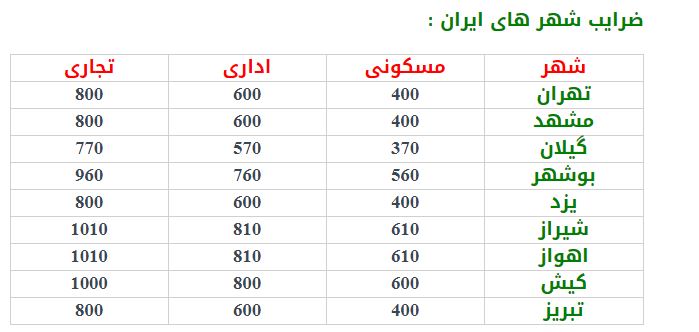

BTU/hr ضرایب شهرها × متراِژ محیط مورد نظر =BTU/hr کل
نکته در فرمول فوق چنانچه قصد محاسبه ی فضای مسکونی و بسته به دمای محیط را داشته باشید به ازای هر متر مربع m2 برابر با (400-610 )BTU مطابق جدول بالا برای شهر مربوطه در نظر می گیریم.سایر مکان های اداری و تجاری نیز در جداول مشخص شده است.
برای پاساژها و مساجد و محیط های پر رفت و آمد و شلوغ به ازای هر مربع m2برابر (BTU (550-700
و برای محیط های صنعتی دارای دستگاه هایی که خود نیز گرمای قابل توجهی تولید می کنند به ازای هر مربع m2 برابر (BTU(750-850 در نظر می گیریم.
تن تبرید واقعی(TR) = BTU/hr)/12000) که 3.52KW=1TR
برای محاسبه ی هواساز مناسب برای چیلر به ازای هر 30 متر مربع فضا 400cfmدر نظر می گیریم
مثال : برای محاسبه ی چیلر و هواساز مورد نیاز برای یک واحد مسکونی در تهران به متراژ 240 متر به شیوه زیر عمل می کنیم.
کلBTU/hr= 240 ×400 = 96000 Btu
8=96000/12000=تن واقعیTR یا 8*3.5=28KW
(240/30 )×3200cfm= 400cfm (ظرفیت هواساز) حجم هوایی که هواساز می تواند جابه جا کند
مطالعه بیشتر:
قیمت و خرید مینی چیلر خانگی و ساختمانی
من یک چیلر برای فرآیندمورد نیاز خود خریداری کردم ولی درجه حرارت همچنان بالا می رود. چرا؟
این وضعیت یک خنک کننده با ظرفیت پایینتر از ظرفیت مورد نظر برای فرآیند را نشان می دهد. چیلر بر اساس بار حرارتی با فرآیند تعادل می یابد. اگر دمای چیلر افزایش یابد، در این صورت فرآیند به قدرت خنک کننده بیشتری از چیلر نیاز دارد. برای خنک کردن مناسب، به چیلر با ظرفیت خنک کننده بیشتر نیاز است شرکت رادکو RADCO چیلرهایی را برای رنج دما و ظرفیت خنک کننده و همچنین کاربردهای مختلف ارائه می دهد. چیلرهای ما به شما امکان می دهند تا گرما را از تجهیزات ، مواد ، لیزرها و اجزای سازنده با حفظ جریان مداوم مایع خنک کننده و فشار ثابت بردارید.
فیلم آموزش محاسبه ظرفیت چیلر
منبع اصلی این مقاله سایت https://theengineeringmindset.com می باشد
لطفا جهت کسب اطلاعات بیشتر و انتخاب مناسب ترین دستگاه برای پروژه خود و نیز استعلام قیمت آنها با مهندسان ما تماس بگیرید. کارشناسان شرکت مهندسی و بازرگانی راهبرد انرژی درفک (رادکو) آماده ارائه هر گونه مشاوره تخصصی در این زمینه می‌باشند.
